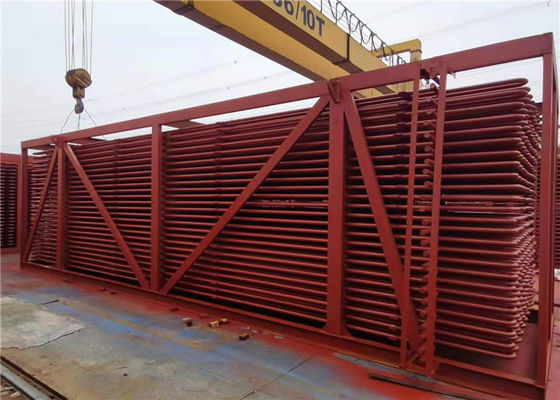

مبادل حراري غلاية فحم مسخن ومسخن لتوليد الفرن

تتمثل وظيفة السخان الفائق في محطة الطاقة الحرارية في إزالة آثار الرطوبة الأخيرة من البخار المشبع الخارج من المرجل وزيادة درجة حرارته فوق درجة حرارة التشبع حسب المتطلبات عند مدخل التوربينات البخارية.


تفاصيل

يرفع السخونة الزائدة من الكفاءة الكلية بالإضافة إلى تجنب الكثير من التكثيف في المراحل الأخيرة من التوربين مما يؤدي إلى تجنب تآكل الشفرة.
يتم استخدام حرارة غازات الاحتراق من الفرن لإزالة الرطوبة من البخار وتسخين البخار.
تحتوي السخانات الفائقة عادةً على العديد من الدوائر الأنبوبية بالتوازي مع واحد أو أكثر من الانحناءات المرتجعة ، المتصلة بين الرؤوس.
يتم نقل الحرارة من الغازات الساخنة إلى البخار الموجود في السخان الزائد عند درجات حرارة عالية.
لذلك يتم ترتيب قسم البروماري من السخان الفائق في تدفق معاكس وقسم ثانوي في تدفق متوازي لتقليل درجة حرارة إجهاد جدار الأنبوب.


مبدأ

مبدأ التسخين الفائق مشابه لأنابيب توليد البخار في الغلاية.
تكتسح الغازات الساخنة عند درجة حرارة عالية أنابيب السخان الفائق وترفع درجة حرارة البخار الذي يعتمد حجمه على درجة حرارة الغاز الخارج تاركًا السخان الفائق وسرعة الغاز.
تستخدم لتسخين البخار المشبع ، يمكن أن تصل درجة حرارة البخار إلى 900 درجة مئوية.
ترقيات قدرة السخان الفائق لزيادة توليد الطاقة
أرسل إلينا البيانات الفنية المطلوبة ، مثل سعة البخار ، والضغط ، ودرجة الحرارة المطلوبة وما إلى ذلك. وسوف نقوم بالتصميم وفقًا لذلك.

وظيفة

المحماة هو زيادة درجة حرارة البخار فوق نقطة التشبع.
إعادة التسخين هو في الأساس سخان فائق يقوم بتسخين البخار الذي يخرج من مرحلة الضغط العالي للتوربين.ثم يتم إرسال البخار المعاد تسخينه إلى مرحلة الضغط المنخفض للتوربين.من خلال إعادة تسخين البخار بين التوربينات ذات الضغط العالي والضغط المنخفض ، من الممكن زيادة الكفاءة الكهربائية لدورة محطة توليد الطاقة إلى ما يزيد عن 40٪. تُستخدم دورة إعادة التسخين في غلايات الطاقة الكبيرة نظرًا لأنها مجدية اقتصاديًا فقط في محطات توليد الطاقة الكبيرة.
