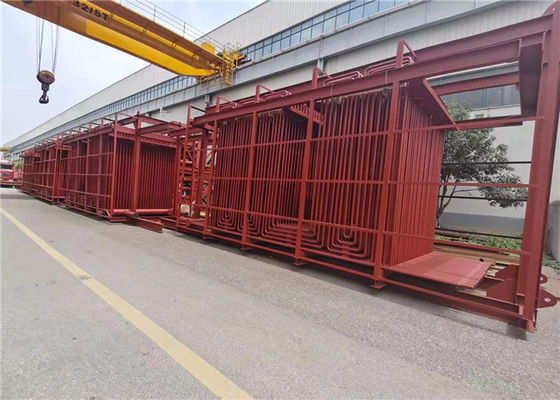

TUV استرداد الحرارة مبادل حراري الهواء والموفر
تفاصيل المنتج
| مواد: | الكربون الصلب | الاستخدام: | محطة توليد الكهرباء / مرجل CFB |
|---|---|---|---|
| اكتب: | الدورة الطبيعية / مرة واحدة | بناء: | أنبوب النار / الماء |
| انتاج |: | الماء الساخن / البخار | وقود: | الفحم / الغاز / الزيت ، حرارة الماء |
| المبدأ: | مبادل حراري متعافي | البعد (L * W * H): | التخصيص |
| إبراز |
موفر مبادل حراري TUV,موفر مبادل حراري استرداد,مسخن هواء TUV وموفر |
||
وصف المنتج
المقتصد درجة الحرارة المنخفضة الجديدة ، المرجل عالي الكفاءة وتوفير الطاقة
مقدمة
وصف المقتصد غاز العادم:
خفض درجة حرارة غاز العادم له دلالة مهمة على الحفاظ على الطاقة وتقليل الانبعاثات.يؤدي تثبيت موفر غازات العادم بدرجة حرارة منخفضة في نهاية قناة الدخان الحقيقي للغلاية إلى زيادة استرداد غاز العادم ، وزيادة قدرة التوليد ، وتقليل استهلاك المياه لإزالة الكبريت وحماية المدخنة.
موقف المقتصد غاز العادم:
(1) موفر غاز العادم مثبت خلف ماسك الأوساخ.
(2) موفر غازات العادم مثبت في مقدمة ماسك الأوساخ
(3) ماسك الأوساخ بين اثنين من مقتصدات غاز العادم.
يُعرف الأنبوب ذو الزعانف على شكل H أيضًا باسم أنبوب الزعنفة على شكل H ، والمعروف أيضًا باسم أنبوب زعنفة الفراشة.يتم لحام قطعتين متماثلتين من الفولاذ بقوس في المنتصف لتشكيل زعانف (ضلوع أو فراشات) ، الشكل الأمامي منها يشبه الحرف "H" ، لذلك يسمى أنبوب الزعانف على شكل H.
زعنفتان لأنبوب الزعنفة على شكل حرف H مستطيلة الشكل ومربعة تقريبًا.يبلغ طول جانب الأنبوب حوالي ضعف طول الأنبوب الأملس.إنه ينتمي إلى سطح التسخين الممتد.الأنبوب المزعنف من النوع H يعتمد تقنية اللحام بمقاومة الفلاش.معدل انصهار اللحام مرتفع وقوة شد اللحام كبيرة بعد اللحام.
يمكن أيضًا تحويل الأنبوب ذو الزعانف على شكل H إلى أنبوب بزعنفة مزدوج الأنبوب "double H" ، والذي يتمتع بصلابة جيدة ويمكن استخدامه في المواقف التي يكون فيها صف الأنبوب أطول.يمكن استخدام المقتصد ذو الزعانف بدلاً من موفر الأنبوب السلس.يمكنه زيادة مساحة نقل الحرارة بشكل فعال ، وزيادة قسم تدفق غاز المداخن ، وتقليل سرعة الدخان وتقليل التآكل.
تحديد
| وصف | المقتصد المرجل |
| مادة | سبائك الصلب ، الكربون الصلب ، SA210C ، SA213T22 ، إلخ. |
| معيار المواد | ASTM أو EN أو ISO إلخ. |
| البعد | التخصيص |
| وزن |
الحد الأدنى: 10 طن الحد الأقصى: 1000 طن |
| عملية الصهر: | EF + LF + VD |
| عملية | المواد ← السبيكة ← الدرفلة على الساخن / البارد ← المعالجة الحرارية (التطبيع + التقسية) ← الفحص ← المعالجة بالقطع الخشنة ← UT ← المعالجة الحرارية الثانية ← المعالجة النهائية ← الفحص |
| معيار UT | ASTM A388 أو EN10228 ، إلخ |
المواصفات الفنية
الهيكل المادي
يتكون من جدية من أنابيب الزعنفة الحلزونية ورؤوس المدخل والمخرج والانحناء والإطار وغيرها من الملحقات.
ترتيب الهيكل
في ترتيب خط / متداخلة.
دور
(1) المقتصد هو نظام توليد البخار مثل المرجل.عندما يتم تفريغ غاز العادم من أسطوانة المحرك عبر صمام العادم ، فإنه يذهب إلى المرجل لتوليد البخار عن طريق تسخين الماء.
(2) بعد أن يمر هذا الغاز من خلال الموفر ، يتم تسخين درجة حرارة غاز العادم المتبقية في الموفر.يساعد على توليد البخار ، كما أنه يحسن الكفاءة ويوفر استهلاك الوقود
(3) يستخدم المقتصد الحرارة المهدرة من عادم الغلاية ، والتي من الممكن أن تضيع في الغلاف الجوي (في معظم الحالات) لتسخين مياه التغذية مسبقًا في المرجل ، مما يحسن من كفاءة الغلاية ويقلل من تكاليف الوقود.
متنوع
المقتصد المرجل فائدة
| 1 | ينتج HDB موفرات لمراجل المرافق ، والتي تشمل الغلايات التي تعمل بالفحم أو الخشب أو الزيت أو أنواع الوقود الصلب الأخرى لإنتاج الكهرباء من بخار الغلاية عالي الضغط. |
| 2 | عادة ما توجد هذه المقتصدات في الممر الخلفي للغلاية وموجهة مع الأنابيب التي تعمل أفقيًا. يمر الماء المغذي للغلاية عبر دوائر الموفر في الاتجاه المعاكس لتدفق الغاز (يسمى التدفق المعاكس). |
| 3 | عادةً ما تُستخدم الأنابيب العارية لتقليل تلوث الرماد ، ولكن بعض الشركات المصنعة للمعدات الأصلية للغلايات تصمم اقتصاداتها بأنابيب ذات زعانف ، إما حلزونية أو ذات زعانف طويلة. |
| 4 | يمكن أن ينتج HDB عناصر اقتصادية إما بأنابيب عارية أو ذات زعانف لولبية أو طويلة الزعانف ، وإذا كنت تفضل ذلك ، أعد تصميم وحدتك إلى أحد أنواع الأنابيب الأخرى.يمكن لـ HDB أيضًا تصنيع رؤوس بديلة لجميع موفرات غلايات المرافق. |
حزمة المرجل المقتصد
| 1 | يتمتع HDB بقدرات تصنيع فريدة يستفيد منها مهندسو Optimus بشكل كامل عند تصميم اقتصاديات مصانع حامض الكبريتيك والمسخنات الفائقة. |
| 2 | غالبًا ما يسمح هذا بتكوين وحدات Optimus لتحقيق كفاءات أعلى في نقل الحرارة مما يؤدي إلى تقليل متطلبات مساحة السطح ، وبالتالي منتج أقل سعرًا. |
| 3 | يستخدم HDB قدراته في الموقع لزعنفة وثني الأنابيب ، وآلة وتصنيع الرؤوس ، وحفر صفائح الأنابيب ، وقطع وتحضير جميع مواد التغليف ، وتنفيذ جميع أجزاء الضغط ولحام الغلاف. |
| 4 | وهذا يمنح HDB مزيدًا من التحكم في تسلسل التصنيع والجدول الزمني مما ساعدنا على تحقيق سجل رائع لأداء التسليم في الوقت المحدد. |
HRSG المقتصد
| 1 | يتم تكوين المقتصدون لوحدات HRSG الحالية بأنابيب fintub التي تتدلى عموديًا.يحتوي HDB على ملفات مقتصد ملفقة لجميع شركات HRSG OEM تقريبًا ويفهم الميزات الفريدة لكل منها. |
| 2 | في كثير من الحالات ، ترغب المرافق في ترقية اقتصاداتها من الفولاذ الكربوني العادي إلى مادة سبيكة للمساعدة في مقاومة التآكل المتسارع للتدفق (FAC) داخل الرؤوس وانحناءات الأنابيب. |
| 3 | HDB هو متجر شامل لتصنيع المقتصدات لأننا نجهز جميع المواد ونقوم بجميع أجزاء الضغط ولحام المرفقات ، من تشذيب الأنابيب ، وتصنيع الرؤوس ، وتجميع حزمة الملف. |
معايير التصنيع والقبول
| · | JB / T6512 "المرجل مع ظروف تكنولوجيا تصنيع أنبوب زعنفة اللحام المقاومة للتردد العالي" |
| · | HG / T3181 "أنبوب زعنفة اللحام ذات المقاومة العالية التردد" |
| · | JB / T6511 "الشروط الفنية لاختبار الأنابيب ذات الزعانف الحلزونية." |
| · | JB1611 "شروط تجميع صندوق بدة أنبوب المرجل" |
| · | JB / T1612 "ظروف تصنيع ضغط الغلايات". |
| · | JB16I3 "ظروف لحام أجزاء ضغط المرجل." |
* ملاحظة: HD BOILER يمكن أن تصمم نوعًا خاصًا من الموفر وفقًا لمتطلبات العميل.
اختبار
| 1 | يتم استخدام أحدث نوع من آلات الانحناء على شكل حرف U من أجل الانحناء البارد الدقيق للأنابيب. |
| 2 | يتم إجراء الانحناء لجميع أنواع المبادلات الحرارية ، والمكثف ، والموفر ، وأنابيب الغلايات المصنوعة من الفولاذ المقاوم للصدأ غير الملحوم وكذلك الملحومة. |
| 3 | بعد ذلك ، يتم اختبار أنابيب الانحناء على شكل حرف "U" مائيًا وتخفيف الضغط إذا طلب ذلك. |
| 4 | كما يتم تحضير القطع النموذجية لتحديد تقليل السماكة في جزء الانحناء. |
| 5 | يتم إجراء اختبار اختراق الصبغة على جزء الانحناء بحثًا عن الشقوق والعيوب أو أي نوع من العيوب. |
| 6 | يتم توفير تعبئة خاصة لمنع أي أضرار أثناء النقل. |
