محطة توليد الكهرباء باحتراق الفحم قسم تبخير جدار ماء الغلاية

محطة توليد الكهرباء القياسية باحتراق الفحم المرجل قسم تبخير جدار الماء

المقياس التقني

مزايا جدار الغشاء المائي

(1) ضمان إحكام جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.

(2) تحقيق التبريد الكامل بالماء في غرفة الاحتراق ، مما يساعد على منع التكويك تحت ظروف الاحتراق المعزز.

(3) يمكن لسعة تخزين الحرارة الصغيرة ، والتسخين السريع لغرفة الاحتراق ، والتبريد السريع ، تقصير بدء الغلاية وإيقاف وقت التبريد.

(4) مناسب لاستخدام جدار فرن طلاء الأنبوب ، وبالتالي تقليل حمل إطار المرجل بشكل كبير ، وسهل التعليق.

(5) بالمقارنة مع أنبوب الضوء ، تم تحسين قدرة الأنبوب على امتصاص الحرارة.

(6) تحسين درجة الجمع المسبق لأجزاء الغلاية ، مريحة وتقليل أعمال التركيب.

جدران الغلايات المائية عبارة عن جدران غشائية مصنوعة من أنابيب ملحومة مع أو بدون شريط معدني بينهما.تشكل هذه الجدران غلاف غرفة احتراق الفحم.يشار إلى أنابيب جدار الماء أيضًا باسم قسم المبخر ؛تحتوي على ماء في الغالب في صورة سائلة تتبخر تدريجياً مع ارتفاعها في الغلاية.

يتم تصنيع جدار الماء الغشائي الخاص بنا باستخدام مواد خام عالية الجودة ومعدات إنتاج معاصرة في وحدة التصنيع المتقدمة الخاصة بنا.النطاق المعروض متوفر بأحجام وأشكال ومواصفات مختلفة حسب متطلبات عملائنا الكرام.علاوة على ذلك ، يتم تسليمها للعملاء في غضون الإطار الزمني الموعود.

مقدمة المنتج

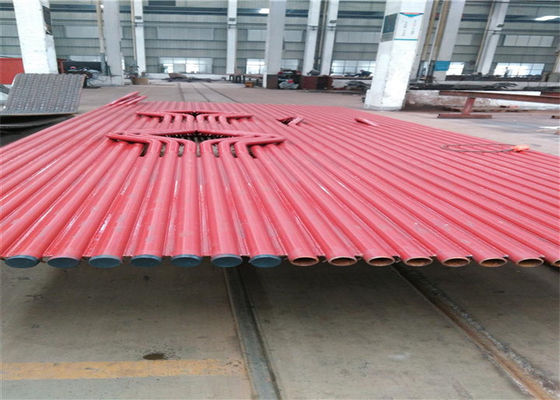

يشير جدار تبريد الماء الغشائي إلى جدار تبريد الماء المكون من شاشة أنابيب محكمة الغلق ملحومة بفولاذ مسطح وأنبوب. يمكن لجدار تبريد الماء الغشائي أن يضمن إحكامًا جيدًا لغرفة الفرن ، ويقلل بشكل كبير من معامل تسرب الهواء لغرفة الفرن من أجل غلاية الضغط السلبي ، وتحسين حالة الاحتراق في الفرن.يمكن أن يزيد من منطقة التسخين الإشعاعي الفعالة ويوفر استهلاك الفولاذ.

تفاصيل البناء

الخصائص المركبة لجدار تبريد الماء الغشائي هي كما يلي:
1. تحقق من عرض صف الأنبوب وطوله واستواءه وقطره عند رفع صف الأنبوب المقسم إلى إطار المجموعة ، وإذا كان عرض صف الأنبوب أكبر من الحجم المحدد أو أقل منه ، فيمكن أن تكون الزعنفة قطع بطول مناسب ، وضبطه حسب الحجم المحدد ثم إعادة لحامه. عندما يتجاوز الاختلاف القطري لصف الأنبوب lOmm ، يمكن قطع الزعانف بين بعض الأنابيب ذات الحجم الأكبر لتقليل المسافة بين الأنابيب للقضاء على الاختلاف القطري ، و ثم يمكن لحام الزعانف ، وعندما يتجاوز تفاوت صف الأنابيب النطاق المسموح به ، يمكن استخدام إطار القنطرية لتصحيح الضغط العلوي للرافعة.
2. تختلف الوصلة التناكبية لصف الأنبوب عن تلك الموجودة في الأنبوب الواحد ، حيث يتقلص مفصل اللحام للأنبوب الواحد بحوالي 1-2 مم بعد اللحام ، مما لا يؤثر على الأنابيب الأخرى ، لكن صف الأنابيب ليس هو نفسه ، قسمين من اللحام بعقب صف الأنابيب ، إذا كان اللحام من جانب إلى الجانب الآخر من تسلسل اللحام ، يكون اللحام حتى نهاية الأنبوب الناجم عن التشوه كبيرًا جدًا. يجب قياس المفصل بشكل شامل ، ووفقًا لخلوص المؤخرة صغير جدًا ، متوسط ​​، تصنيف كبير جدًا ، إذا كانت خلوص المؤخرة كبيرة جدًا أو صغيرة جدًا ، يجب أن تأخذ طريقة قطع الأنبوب ، واستبدالها بأنبوب قصير متوسط. هذه المرة ، بسبب انكماش اللحام ، سيصبح الأنبوب ذو الفجوة الأكبر قابلاً للحام.من أجل تقليل تشوه انكماش لحام الأنابيب ، يجب اعتماد طريقة التماثل واللحام المتقاطع.
3. الجزء السفلي من جدار تبريد المياه الأمامي والخلفي به فرن سفلي (دلو الرماد البارد) ، والجزء العلوي من جدار تبريد المياه الخلفي به زاوية اللهب ، وبالتالي فإن حجم المكون أكبر والشكل أكثر خصوصية ، لذلك من الصعب الجمع.
4. كرة التمرير المفردة لأنبوب جدار الماء الخلفي مختلفة عن أنابيب سطح التسخين الأخرى. نظرًا لأن جدار الماء الخلفي في صندوق الرأس العلوي به زاوية مقاومة للاشتعال ، فإن عدد أنابيب الانحناء ذات الزاوية المقاومة للاشتعال هو نفس رقم الجزء الخلفي الجدار المائي ، من أجل زيادة صلابة زاوية مقاومة اللهب ، يوجد أيضًا عدد كبير من الأنابيب المستقيمة المتباعدة (معظم أنواع الفرن). أنبوب فرعي) في الأنبوب المستقيم والوصل بين أعلى الخزان المتحالف مجهز بفتحة Φ 5 مم أو مقيد 10 مم ، وبهذه الطريقة ، فإن معظم الأنبوب المثني المتوسط ​​العامل يفضي إلى تبريد زاوية اللهب ، وجزء صغير من أنبوب الانحناء المتوسط ​​العامل يضمن أن الأنبوب المستقيم والأنبوب المنحني لهما المقدار المقابل من التمدد ، وذلك لتقليل الضغط الداخلي ، وبالتالي تزداد صعوبة المرور عبر الكرة.
