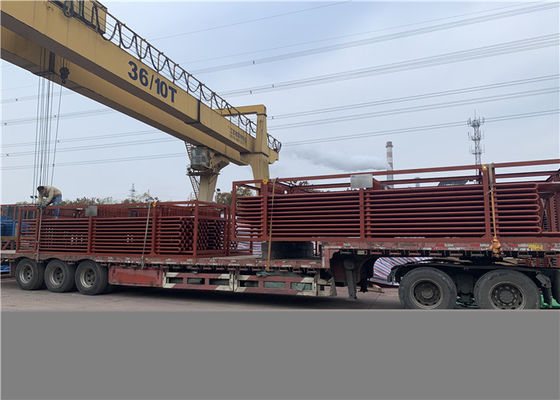

ASME الكربون الصلب الذي يعمل بالفحم غلاية بخار سخان وإعادة تسخين

غلاية بخار تعمل بالفحم ومسخن فولاذي لإعادة التسخين في محطة توليد الكهرباء

وصف المنتج


وظائف وخصائص السخانات الفائقة وأجهزة إعادة التسخين

وظائف السخانات الفائقة وأجهزة إعادة التسخين:

تعتبر السخانات الفائقة وأجهزة إعادة التسخين من الأجزاء المهمة لأسطح التسخين ، وتستخدم لزيادة درجة حرارة البخار ، بهدف تحسين المحتوى الحراري للبخار وزيادة كفاءة الدوران الحراري لمحطة الطاقة.

تعمل السخانات الفائقة على تسخين البخار المتحول إلى بخار شديد السخونة بدرجة حرارة معينة.عندما تتغير أحمال الغلاية أو ظروف العمل الأخرى ، من الضروري التأكد من أن درجة حرارة البخار المحمص لتكون طبيعية ، وضمن النطاق المسموح به لتغير درجة الحرارة.

من الدوران الحراري في محطة الطاقة ، تكون المعلمات الأصلية للضغط ودرجة الحرارة أعلى ، وتكون الكفاءة الحرارية للدوران أفضل ، أو تكون رطوبة البخار في مؤخرة التوربينات البخارية عالية جدًا ، مما يؤثر على سلامتها.في حين أن درجة حرارة البخار الفائق محدودة بالمواد المعدنية ، في الوقت الحالي ، بسبب محدودية المواد المعدنية ، لا تزال درجة الحرارة المفرطة لمعظم غلايات محطة الطاقة في نطاق 540-555 درجة مئوية ، ولتجنب الرطوبة البخارية لشفرة التوربينات البخارية الخلفية كبيرة جدًا ، وبالتالي يتم تطبيق نظام إعادة التسخين الأوسط.

وظائف أجهزة إعادة التسخين هي تسخين عادم أسطوانة التوربينات البخارية ذات الضغط العالي إلى درجة حرارة إعادة التسخين القريبة أو المساوية لدرجة الحرارة المفرطة ، ثم إرسالها إلى أسطوانة الضغط المتوسط ​​والضغط المنخفض للتمدد والعمل على زيادة جفاف التوربينات البخارية مؤخرة.عادةً ما يكون ضغط البخار المُسخن خُمس ضغط البخار شديد السخونة.يمكن أن يؤدي تطبيق نظام إعادة التسخين إلى زيادة الكفاءة الحرارية لمحطات الطاقة بنسبة 4-5٪.

حتى الآن في بلدنا ، تستخدم جميع الوحدات التي تزيد سعتها عن 125 ميجاوات نظام إعادة تسخين متوسط ​​لمرة واحدة. يمكن أن تؤدي إعادة التسخين المزدوج إلى زيادة الكفاءة الحرارية للتداول بنسبة 2٪ مرة أخرى ، لكن النظام معقد للغاية ، ولا يتم تطبيقه على الوحدات الوطنية ، ولكنه شائع في الغلايات الكبيرة في الخارج.

خصائص العمل للمسخنات الفائقة وأجهزة إعادة التسخين:

لتحسين الكفاءة الحرارية ، تم زيادة ضغط البخار المحمص من الضغط العالي إلى الضغط دون الحرج وفوق الحرج.ولكن نظرًا لقيود الأداء المعدني ، يتم الاحتفاظ بدرجة حرارة البخار للمسخنات الفائقة وإعادة التسخين في حدود 540-555 درجة.

نظرًا لأن ما يتدفق عبر أنابيب السخانات الفائقة وأجهزة إعادة التسخين هو بخار بدرجة حرارة عالية ، فإن معامل نقل الحرارة الحراري لجدار الأنبوب إلى البخار صغير جدًا ، وأداء نقل الحرارة ضعيف ، وقدرة التبريد للبخار إلى جدار الأنبوب منخفضة.في غضون ذلك ، للتأكد من اختلاف درجة الحرارة المعقولة في نقل الحرارة ، عادةً ما يتم وضع السخانات الفائقة وأجهزة إعادة التسخين في المناطق التي تكون فيها درجات حرارة الدخان مرتفعة ، ودرجة حرارة العمل لجدار الأنبوب مرتفعة إلى حد ما ، وبالتالي فإن بيئة العمل الخاصة بأصحاب القلب الفائقين وأجهزة إعادة التسخين سيئة للغاية.أجهزة إعادة التسخين على وجه الخصوص ، لأن ضغط البخار المُعاد تسخينه منخفض ، وقدرتها على تبريد الأنابيب أسوأ ، وبالتالي فإن كيفية التأكد من أن الأنبوب المعدني يمكن أن يكون آمنًا للعمل على المدى الطويل هي قضية مهمة عندما يتعلق الأمر بتصميم وتشغيل السخانات الفائقة وأجهزة إعادة التسخين.يسرد الرسم البياني 4-1 الحد الأعلى لدرجات الحرارة المسموح بها للمعادن الشائعة المستخدمة في الغلايات.لتجنب استخدام مستوى أعلى من سبائك الصلب ، عندما يتعلق الأمر بتصميم السخانات الفائقة وأجهزة إعادة التسخين ، فإن الأنبوب المعدني المستخدم قريب تقريبًا من حدود درجة الحرارة عند العمل.هذه المرة ، إذا كان هناك ارتفاع في درجة الحرارة من 10 إلى 20 درجة ، مما يقلل أيضًا من الضغط المسموح به كثيرًا.لذلك ، يجب الانتباه لتصميم وتشغيل السخانات الفائقة وأجهزة إعادة التسخين في الجوانب التالية:

1. للتأكد من درجة حرارة البخارصature مستقرة عند الجري.من المفترض ألا يزيد التباين في درجة حرارة البخار عن + 5- -10 درجات ؛

2. هناك حاجة إلى طريقة موثوقة لضبط درجات الحرارة للمسخنات الفائقة وأجهزة إعادة التسخين عندما تتغير ظروف التشغيل إلى بعض الامتداد للحفاظ على درجات حرارة البخار المقدرة.

3. لتقليل الانحراف الحراري بين موازى أنابيب.

طلب

تستخدم لتسخين البخار المشبع ، يمكن أن تصل درجة حرارة البخار إلى 900 درجة مئوية.

ترقيات قدرة السخان الفائق لزيادة توليد الطاقة

أرسل إلينا البيانات الفنية المطلوبة ، مثل سعة البخار ، والضغط ، ودرجة الحرارة المطلوبة وما إلى ذلك. وسوف نقوم بالتصميم وفقًا لذلك.

اختلافات

يعمل جهاز التسخين الفائق على زيادة درجة حرارة البخار فوق نقطة التشبع.
إعادة التسخين عبارة عن سخان فائق يقوم بتسخين البخار بشكل كبير للخروج من مرحلة الضغط العالي للتوربين.ثم يتم إرسال البخار المعاد تسخينه إلى مرحلة الضغط المنخفض للتوربين.من خلال إعادة تسخين البخار بين التوربينات ذات الضغط العالي والضغط المنخفض ، من الممكن زيادة الكفاءة الكهربائية لدورة محطة توليد الطاقة إلى ما يزيد عن 40٪. تُستخدم دورة إعادة التسخين في غلايات الطاقة الكبيرة نظرًا لأنها مجدية اقتصاديًا فقط في محطات توليد الطاقة الكبيرة.

تفاصيل

جميع المواد الخام سوف يتم قطعها في البداية بخط الأنابيب.

وهي تتألف من سلسلة من الزيت العاري (الفولاذ الكربوني ، سبائك الصلب ، أو الصلب الحراري المتين) والرأس والمواد المساعدة الأخرى.TubesΦ32 ، 38 ، 42 وهلم جرا ، وكذلك حسب الطلب.

اختلافات

ورشة عمل

أرسل إلينا البيانات الفنية المطلوبة ، مثل سعة البخار ، والضغط ، ودرجة الحرارة المطلوبة وما إلى ذلك. وسوف نقوم بالتصميم وفقًا لذلك.
