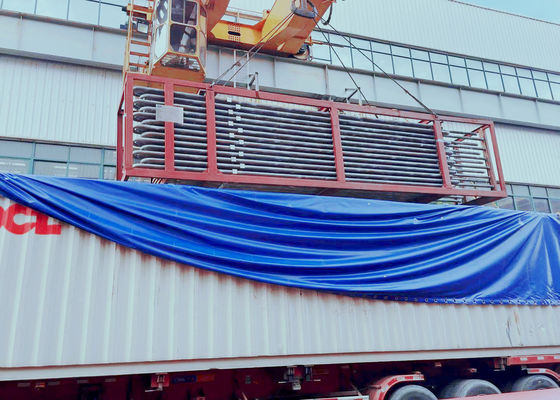

الكربون الصلب SA210A1 ASME لفائف السخان ل 25TPH تعمل بالفحم + مرجل الكتلة الحيوية

الكربون الصلب SA210A1 ASME لفائف السخان ل 25TPH تعمل بالفحم + مرجل الكتلة الحيوية

المعلمات: ملف Superheater

مبدأ العمل

السخان الفائق هو الجزء الذي يسخن البخار من درجة حرارة التشبع إلى السخان الفائق بواسطة المرجل.ويسمى أيضًا المدفأة الفائقة.
يمكن تقسيم السخان الفائق إلى نوع الحمل الحراري والنوع المشع والنوع شبه المشع وفقًا لوضع نقل الحرارة ؛
وفقًا لخصائص الهيكل ، يمكن تقسيمه إلى نوع أنبوب اعوج ونوع الشاشة ونوع الجدار ونوع الجدار.
تتكون جميعها من عدد من الأنابيب المتوازية ومشعب المدخل والمخرج.
لا تحتوي معظم الغلايات الصناعية على سخانات فائقة لأن العديد من العمليات الصناعية والمرافق لا تتطلب سوى البخار المشبع.
يتم تركيب السخانات الفائقة بشكل عام في محطات الطاقة والقاطرات والمراجل البحرية لتحسين الكفاءة الحرارية لمحطة الطاقة البخارية بأكملها.

مقدمة المنتج

إعادة التسخين هو في الواقع نوع من أنواع السخانات البخارية التي تسخن البخار منخفض الضغط بعد العمل وتصل إلى درجة حرارة معينة.يعمل دور جهاز إعادة التسخين على تحسين الكفاءة الحرارية للدوران في محطة توليد الطاقة ، ويجعل درجة حرارة البخار لشفرة المرحلة الأخيرة من التوربينات البخارية يتم التحكم فيها ضمن النطاق المسموح به.
إعادة التسخين عبارة عن غلاية تقوم بتحويل البخار من التوربينات البخارية إلى بخار شديد السخونة.
جهاز إعادة التسخين له وظيفتان: إحداهما تقليل رطوبة بخار الماء ، وهو أمر مفيد لحماية شفرة التوربين ؛
ثانيًا ، يمكن تحسين الكفاءة الداخلية النسبية والمطلقة للتوربينات البخارية.

تفاصيل

• المحماة

بشكل عام من 30 إلى 60 مم ، أكثر أنواع سخانات التدفق شيوعًا هو أنبوب السربنتين ، ويحتوي على مجموعة أنابيب أكثر كثافة ، تزين في 450 ~ 1000 درجة مئوية من مداخن درجة حرارة غاز المداخن ، وغاز المداخن من التآكل الرأسي والجانبي. ينقل الحرارة إلى الأنبوب عن طريق الحمل الحراري ، ويتم امتصاص بعض الحرارة عن طريق الإشعاع. يتكون السخان الفائق من نوع اللوحة من مجموعة من الشاشات الأنبوبية ، مرتبة في الجزء العلوي من الفرن أو عند المخرج ، تنتمي إلى الإشعاع أو سخان فائق من نوع شبه إشعاعي ، يمتص الأول الحرارة المشعة من لهب الفرن ، بينما يمتص الأخير أيضًا بعض الحرارة الحرارية ، وفي غلايات محطة الطاقة فوق 10 ميجا باسكال ، يشيع استخدام كل من نوع الغربال ونوع السربنتين لزيادة امتصاص الحرارة. السخان الفائق المطبق على الجدار الداخلي للفرن هو سخان مشع ، نادرًا ما يستخدم.تُظهر الصورة ترتيب العديد من السخانات الفائقة. يمكن للغلايات الصناعية ذات السعة الصغيرة مع السخان الفائق تلبية المتطلبات فقط مع السخان الفائق أحادي المرحلة.

• إعادة التسخين

يتبع تصميم جهاز إعادة التسخين مخطط التسخين الفائق ، بما في ذلك الحمل الحراري والإشعاع وشبه الإشعاع.

يحتوي جهاز إعادة التسخين الحراري على تدفق عكسي ، وتدفق في اتجاه مجرى النهر ، وتدفق مختلط ، وملف واحد ، وملف مزدوج ، ولفائف متعددة ، ومتوازية ومتداخلة ، ومن النوع الرأسي والأفقي ، الموازي للجدار الأمامي والعمودي على الجدار الأمامي. التي تمتص حرارة الحمل.

يشير التسخين المشع إلى جهاز إعادة التسخين الذي يمتص إشعاع الفرن.

تشير أجهزة إعادة التسخين شبه المشعة (المسخن اللوح) إلى أجهزة إعادة التسخين التي تمتص المزيد من الإشعاع من الفرن (أكثر من نصف الحرارة الإجمالية).

مبدأ اختيار المواد في جهاز التسخين هو نفس مبدأ التسخين الفائق.نظرًا لأن إعادة تسخين البخار أقل من السخان الفائق في قدرة التبريد ، فإن درجة حرارة الجدار التصميمي أعلى عمومًا من درجة حرارة السخان الفائق من نفس مستوى درجة الحرارة ، وعادةً ما تكون الأنابيب المعدنية الخاصة بأجهزة إعادة التسخين ذات درجة الحرارة العالية مصنوعة من سبائك الصلب (أنابيب معدنية تحتوي على أكثر من 5٪ من السبائك. العناصر). على سبيل المثال ، 12CrlMoV ، والصلب 102 ، sa213-t91 ، sa213-tp304 ، sa213-tp347 ، إلخ.

شركة القران

أصبحت Hua Dong Boiler موردًا مؤهلًا رئيسيًا لمصنعي الغلايات المحلية والأجنبية وشركات الطاقة ، بما في ذلك شركة Covanta Energy الأمريكية و AMEC Foster Wheeler Company و ALSTOM و Oriental Boiler Limited by Share Ltd. و Harbin electric LLC و Wuxi Hua Guang Boiler Co. ، Ltd.، Hangzhou Boiler Group Co.، Ltd.
