مكان المنشأ: | الصين |
اسم العلامة التجارية: | HDB |
إصدار الشهادات: | ASME,EN,ISO,SGS |
رقم الموديل: | المرجل الاقتصادي |
الحد الأدنى لكمية: | 5 طن |
---|---|
الأسعار: | Negotiable |
تفاصيل التغليف: | التعبئة صالحة للابحار |
وقت التسليم: | 30 يوم عمل |
شروط الدفع: | L / C ، T / T |
القدرة على العرض: | 500 طن / شهر |
اكتب: | المقتصد | تطبيق: | محطة توليد الكهرباء / WTE / حرق النفايات |
---|---|---|---|
انتاج |: | الماء الساخن / البخار | الوقود: | فحم ؛ زيت ؛ كتلة حيوية |
مواد: | الكربون الصلب | اساسي: | ASME & GB |
تسليط الضوء: | المقتصد العمودي لمحطة الطاقة الحلزونية,الموفر الحراري للحد من الإجهاد الحراري,الموفر الرأسي ASME |

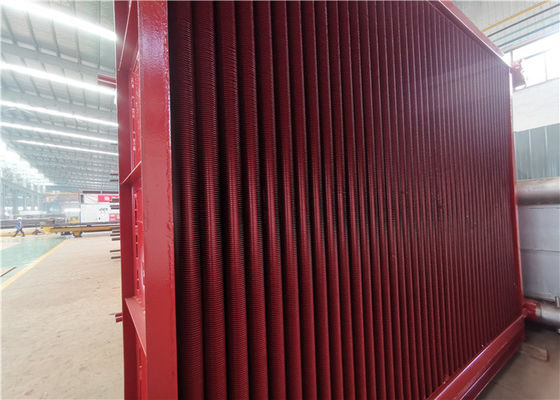

الموفر لأنبوب الزعنفة العمودي في محطة توليد الطاقة يقلل من الإجهاد الحراري
وصف المقتصد
يتم تشكيل الأنبوب ذو الزعانف الحلزونية عن طريق لحام الشريط الفولاذي على الأنبوب المكشوف على طول المسار اللولبي بطريقة اللحام عالية التردد.الأنبوب ذو الزعانف الحلزونية من خلال عملية لف مادة الزعنفة ولحام عالي التردد ، يمكن أن يجعل ضغط الزعنفة والأنبوب يذوب ككل ، والمقاومة الحرارية للتلامس تقريبية 0 ، ويمكن أن يتحمل الضغط الحراري المتناوب.لا يوجد تشوه بعد اللحام ، حتى لا تضعف قدرة تحمل الأنبوب الأساسي ، يفضي إلى نقل الحرارة من الزعنفة إلى الجدار الداخلي للأنبوب الأساسي. زعنفة) يتكون من مجموعة الأنبوب كسطح تسخين الموفر ، أي الموفر ذو الزعانف sprial.
المقتصد هو جهاز مثبت في الجزء السفلي من مداخن ذيل الغلاية لإعادة تدوير الحرارة المهدرة لدخان العادم ، وتسخين مياه تغذية الغلاية في سطح تسخين الماء المشبع تحت ضغط أسطوانة البخار ، لأنه يمتص حرارة درجة الحرارة المرتفعة غاز المداخن ، يقلل من درجة حرارة العادم لغاز المداخن ، ويوفر الطاقة ويحسن الكفاءة ، لذلك يطلق عليه الموفر.
تستخدم المقتصدات بشكل شائع كجزء من أ مولد بخار استرداد الحرارة (HRSG) في أ الدورة المركبةمحطة توليد الكهرباء.في مولد بخار استرداد الحرارة (HRSG) ، يمر الماء من خلال موفر اقتصادي ، ثم أسخان مياه ثم أ المحماة.يمنع الموفر أيضًا غمر المرجل بالماء السائل البارد جدًا بحيث لا يمكن غليه نظرًا لمعدلات التدفق وتصميم المرجل.
بالمقارنة مع موفر الأنبوب العاري ، يمكن لموفر الأنبوب ذو الزعانف H تكبير منطقة التبادل الحراري وتقليل عدد الأنابيب.يمكنه أيضًا زيادة مساحة تدفق غاز المداخن من أجل تقليل سرعة تدفق غاز المداخن والتآكل.
يمكن تصنيع الأنبوب ذو الزعانف على شكل H كأنابيب ذات زعانف H مزدوجة ، مع صلابة عالية لتناسب صف الأنبوب الطويل.
الموفر ذو الزعانف الحلزونية عبارة عن معدات نقل حرارة مصممة حديثًا ، وتتكون من أنابيب زعنفة لولبية للتغلب على التآكل الشديد ووقت الخدمة القصير.
وظيفة
1. يمتص حرارة غاز المداخن ذات درجة الحرارة المنخفضة ، ويقلل من درجة حرارة عادم الدخان ، ويقلل من فقد الدخان ويوفر الوقود.
2. منذ أن يتم تسخين مياه التغذية في الموفر قبل دخول الأسطوانة ، يتم تقليل امتصاص الحرارة لمياه التغذية على سطح التسخين ، ويمكن استخدام الموفر لاستبدال جزء من سطح التسخين التبخيري عالي التكلفة.
3. عندما يتم رفع درجة حرارة الماء المغذي ، سيتم تقليل فرق درجة حرارة الجدار وسيتم تقليل الضغط الحراري وفقًا لذلك لإطالة عمر خدمة أسطوانة البخار.
تخصيص
وصف | المقتصد المرجل |
مادة | سبائك الصلب ، الكربون الصلب ، SA210C ، SA213T22 ، إلخ. |
معيار المواد | ASTM أو EN أو ISO إلخ. |
البعد | التخصيص |
وزن |
الحد الأدنى: 10 طن الحد الأقصى: 1000 طن |
عملية الصهر: | EF + LF + VD |
معالجة | المواد ← السبيكة ← الدرفلة على الساخن / البارد ← المعالجة الحرارية (التطبيع + التقسية) ← الفحص ← المعالجة بالقطع الخشنة ← UT ← المعالجة الحرارية الثانية ← المعالجة النهائية ← الفحص |
معيار UT | ASTM A388 أو EN10228 ، إلخ |
طلب
الصناعة ذات الصلة: جدورة أومبينيد محطة توليد الكهرباء، مولد البخار لاستعادة الحرارة (HRSG).
تستخدم المقتصدات بشكل شائع كجزء من أ مولد بخار استرداد الحرارة (HRSG) في أ الدورة المركبةمحطة توليد الكهرباء.في مولد بخار استرداد الحرارة (HRSG) ، يمر الماء من خلال موفر اقتصادي ، ثم أسخان مياه ثم أ المحماة.يمنع الموفر أيضًا غمر المرجل بالماء السائل البارد جدًا بحيث لا يمكن غليه نظرًا لمعدلات التدفق وتصميم المرجل.
