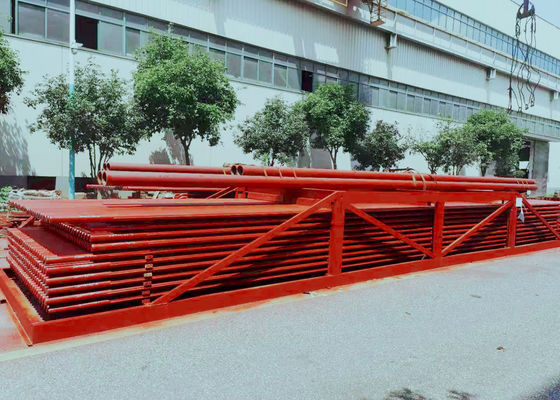

جدار مائي لغشاء اللحام القوسي لتطبيق مطحنة السكر

الجدار المائي الغشائي للغلاية مع لحام القوس المغمور لتطبيق مطحنة السكر والمراجل الصناعية الأخرى


مقدمة

جدار الماء الغشائي عبارة عن هيكل محكم الهواء يتكون من الأنابيب والزعانف والمزايا هي تقليل تسرب الهواء في الفرن ؛يمكن استخدام جدار مد الأنابيب ، وحمل أقل على الهيكل الصلب وانخفاض تكلفة المرجل ؛هيكل تعليق سهل الاستخدام وتحسين نظام التمدد الحراري ، ومناسب للإنتاج الميكانيكي على نطاق واسع ، ومعدل التجميع العالي ، وسعة تخزين الحرارة المنخفضة ، وتقصير وقت بدء التشغيل والإغلاق.العيب هو أن عملية التصنيع معقدة.غالبًا ما يستخدم جدار الماء الغشائي في الغلايات ذات السعة الكبيرة ودرجة الحرارة العالية والضغط العالي.

وفقًا لعملية التصنيع المختلفة ، يمكن تقسيم جدار الماء الغشائي إلى ثلاثة أنواع (انظر الشكل 1): 1. أنابيب الزعانف الملفوفة ملحومة في صفوف ، مع حمل عمل لحام أقل ، لكن أنابيب الزعنفة غالية الثمن.2. يتم لحام الأنبوب العاري والزعنفة (الفولاذ المسطح) في صفوف ، والتي تتميز بتكلفة منخفضة للمواد ويمكنها بسهولة تلبية متطلبات الملاعب المختلفة ، لكن الصلب المسطح يتطلب معدات عالية الدقة والتشطيب .3 لحام انصهار الأنبوب العاري ، والزعانف بين يتم تشكيل الأنابيب عن طريق ملء سلك اللحام ، وتستخدم في الغالب للخطوة الصغيرة بين الأنابيب.يرتبط الملعب بين أنابيب جدار الماء الغشائي بعوامل مثل ضغط المرجل وحمل حرارة الفرن ، وعادة ما يكون s / d هو 1.2-1.5.

مواد لألواح الجدران المائية
20 # فولاذ ، SA192 ، SA 106B ، 15CrMoVG ، 12Cr1MoV

المعايير
معيار كود ASME ، معيار GB

فحص الجودة
MT ، RT ، اختبار هيدروليكي

تخصيص

تتمثل الوظيفة الرئيسية لألواح الجدران المائية في الغلاية في امتصاص الحرارة الناتجة عن اللهب أو المداخن بدرجة حرارة عالية وتوليد البخار أو الماء الساخن في الأنابيب ، وبالتالي تقليل درجة الحرارة في الغرفة.

• لوحة الجدار الغشاء المرجل المياه: تلحم البقعة العديد من الأنابيب ذات الزعانف الملفوفة في سطح تسخين مختوم مختوم ، مما يحسن من مقاومة الهواء للفرن ويقلل من تسرب الهواء.
• أنابيب جدار المياه رصع:يلحم دبابيس بطول 20 إلى 25 مم وقطرها من 6 إلى 12 مم على أنبوب جدار الماء ، ثم يطبق مادة بلاستيكية مقاومة للحرارة من خام الكروم لتقليل امتصاص الحرارة للوحة جدار الماء ، وزيادة درجة الحرارة في منطقة الاحتراق.إنه مناسب للحالات التي يصعب فيها إشعال النار في الوقود ، وكذلك أفران التنصت على الخبث.
• عادي لوحة الجدار المياه المرجل أنبوب: يتكون من صف كامل من الأنابيب الفولاذية غير الملحومة ، وهو أبسط هيكل.
• أنابيب جدار مياه الغلاية المثبتة على الحائط: مضمن في الجدار الداخلي لجدار الفرن ، امتصاص الحرارة من جانب واحد.
• لوح حائط مائي ساخن على الوجهين: يتم تركيبها في منتصف فرن الغلاية الكبير ، والذي ينقسم إلى جزأين مستقلين عن بعضهما البعض ، ويتم تسخين كلا الجانبين.
