مكان المنشأ: | Zhangjiagang ، الصين |
اسم العلامة التجارية: | HD BOILER |
إصدار الشهادات: | ISO9001 , TUV , ASME , EN |
رقم الموديل: | لوحة الحائط المائي |
الحد الأدنى لكمية: | 5 طن |
---|---|
الأسعار: | Negotiable |
تفاصيل التغليف: | حزمة الإطار الصلب |
وقت التسليم: | 60 يوما |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون |
القدرة على العرض: | 800 طن / شهر |
اسم المنتج: | لوحة جدار ماء الغلاية | تجربة الاقتراب من الموت: | 100٪ PT، 100 RT، 100٪ UT |
---|---|---|---|
تطبيق: | مطحنة السكر والمراجل الصناعية | الكلمة الرئيسية: | جدار الغشاء |
تقنية اللحام: | لحام القوس المغمور | وظيفة: | سطح التسخين |
تسليط الضوء: | غشاء غلاية اللحام القوسي,غشاء غلاف المرجل Q235B,لوحة مياه غلاية اللحام القوسي |

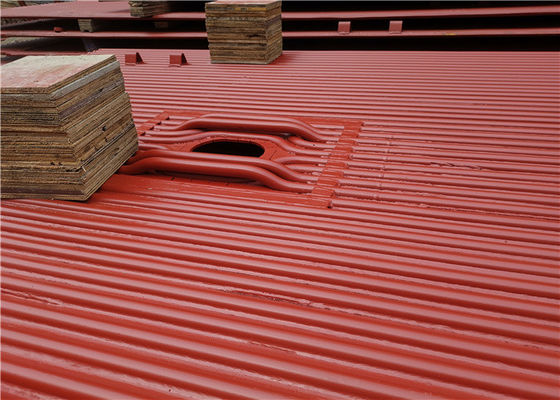

Q235B قوس لحام غشاء الجدار المائي لتطبيق فرن الغلاية
وصف المنتج لجدار الماء الغشاء
تتمثل الوظيفة الرئيسية لألواح الجدران المائية في الغلاية في امتصاص الحرارة الناتجة عن اللهب أو المداخن بدرجة حرارة عالية وتوليد البخار أو الماء الساخن في الأنابيب ، وبالتالي تقليل درجة الحرارة في الغرفة.
نحن نقوم بتصنيع وتوريد مجموعة شاملة من ألواح الجدران المائية.من المعروف أن الأنابيب التي نقدمها تتحمل ضغطًا داخليًا كبيرًا حيث يتم لف شريط مستمر من مادة الزعنفة حلزونيًا على الأنبوب.من المعروف أن هذه الأنابيب توفر الحرارة بشكل موحد مما يؤدي إلى زيادة ناتج الحرارة.
جدار الماء الغشائي عبارة عن هيكل محكم الهواء يتكون من الأنابيب والزعانف والمزايا هي تقليل تسرب الهواء في الفرن ؛يمكن استخدام جدار مد الأنابيب ، وحمل أقل على الهيكل الصلب وانخفاض تكلفة المرجل ؛هيكل تعليق سهل الاستخدام وتحسين نظام التمدد الحراري ، ومناسب للإنتاج الميكانيكي على نطاق واسع ، ومعدل التجميع العالي ، وسعة تخزين الحرارة المنخفضة ، وتقصير وقت بدء التشغيل والإغلاق.العيب هو أن عملية التصنيع معقدة.غالبًا ما يستخدم جدار الماء الغشائي في الغلايات ذات السعة الكبيرة ودرجة الحرارة العالية والضغط العالي.
وفقًا لعملية التصنيع المختلفة ، يمكن تقسيم جدار الماء الغشائي إلى ثلاثة أنواع (انظر الشكل 1): 1. أنابيب الزعانف الملفوفة ملحومة في صفوف ، مع حمل عمل لحام أقل ، لكن أنابيب الزعنفة غالية الثمن.2. يتم لحام الأنبوب العاري والزعنفة (الفولاذ المسطح) في صفوف ، والتي تتميز بتكلفة منخفضة للمواد ويمكن أن تلبي بسهولة متطلبات الملاعب المختلفة ، لكن الصلب المسطح يتطلب معدات عالية الدقة والتشطيب .3 لحام انصهار الأنبوب العاري ، والزعانف بين يتم تشكيل الأنابيب عن طريق ملء سلك اللحام ، وتستخدم في الغالب للخطوة الصغيرة بين الأنابيب.يرتبط الملعب بين أنابيب جدار الماء الغشائي بعوامل مثل ضغط المرجل وحمل حرارة الفرن ، وعادة ما يكون s / d هو 1.2-1.5.
مواد لألواح الجدران المائية
20 # فولاذ ، SA192 ، SA 106B ، 15CrMoVG ، 12Cr1MoV
المعايير
معيار كود ASME ، معيار GB
فحص الجودة
MT ، RT ، اختبار هيدروليكي
تخصيص
تتمثل الوظيفة الرئيسية لألواح الجدران المائية في الغلاية في امتصاص الحرارة الناتجة عن اللهب أو المداخن بدرجة حرارة عالية وتوليد البخار أو الماء الساخن في الأنابيب ، وبالتالي تقليل درجة الحرارة في الغرفة.
اسم | ألواح الجدران المائية |
مادة | ASME / GB الكربون الصلب القياسي أو سبائك الصلب |
حجم الأنبوب | حسب الطلب |
اساسي | حسب معيار ASME / GB |
ادوات | معدات إنتاج أوتوماتيكية |
تطبيق | صيانة غلاية مطحنة السكر وغلاية محطة توليد الكهرباء |
