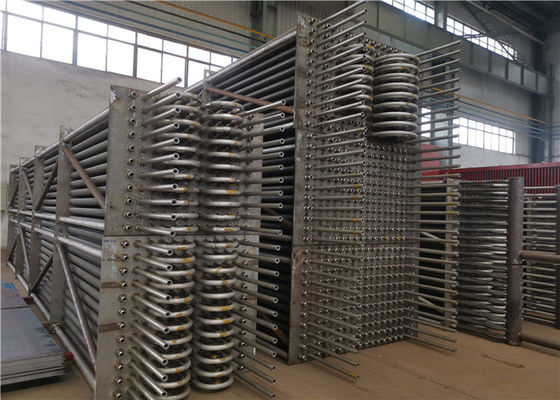

EN10228 محطة توليد الطاقة ذات الزعانف الأفقية ذات الزعانف الأفقية
تفاصيل المنتج
| اكتب: | المقتصد | تطبيق: | محطة توليد الكهرباء / WTE / حرق النفايات |
|---|---|---|---|
| انتاج |: | الماء الساخن / البخار | الوقود: | فحم ؛ زيت ؛ كتلة حيوية |
| مواد: | الكربون الصلب ، سبائك الصلب ، الفولاذ المقاوم للصدأ ، إلخ. | اساسي: | ASME ، GB ، ISO |
| إبراز |
المقتصد لمحطة الطاقة ذات الأنبوب الزعنفة,موفر الطاقة EN10228,موفر أنبوب الزعنفة EN10228 |
||
وصف المنتج
الموفر لأنبوب الزعنفة العمودي في محطة توليد الطاقة يقلل من الإجهاد الحراري
وصف المقتصد
المقتصد هو جهاز مثبت في الجزء السفلي من مداخن ذيل الغلاية لإعادة تدوير الحرارة المهدرة لدخان العادم ، وتسخين مياه تغذية الغلاية في سطح تسخين الماء المشبع تحت ضغط أسطوانة البخار ، لأنه يمتص حرارة درجة الحرارة المرتفعة غاز المداخن ، يقلل من درجة حرارة العادم لغاز المداخن ، ويوفر الطاقة ويحسن الكفاءة ، لذلك يطلق عليه الموفر.
المقتصد الأنبوبي لا يقتصر على الضغط ويمكن استخدامه كنوع غليان.وهي مصنوعة بشكل عام من أنابيب الصلب الكربوني بقطر خارجي من 32 إلى 51 ملم.يتم إضافة الزعانف إلى الأنبوب لتحسين نقل الحرارة.يتكون المقتصد الأنبوبي من أنابيب منحنية متوازية (تعرف باسم السربنتين) مرتبة أفقيًا.
يتم تشكيل الأنبوب ذو الزعانف الحلزونية عن طريق لحام الشريط الفولاذي على الأنبوب المكشوف على طول المسار اللولبي بطريقة اللحام عالية التردد.الأنبوب ذو الزعانف الحلزونية من خلال عملية لف مادة الزعنفة ولحام عالي التردد ، يمكن أن يجعل ضغط الزعنفة والأنبوب يذوب ككل ، والمقاومة الحرارية للتلامس تقريبية 0 ، ويمكن أن يتحمل الضغط الحراري المتناوب.لا يوجد تشوه بعد اللحام ، حتى لا تضعف قدرة تحمل الأنبوب الأساسي ، يفضي إلى نقل الحرارة من الزعنفة إلى الجدار الداخلي للأنبوب الأساسي. زعنفة) يتكون من مجموعة الأنبوب كسطح تسخين الموفر ، أي الموفر ذو الزعانف sprial.
تحديد
| وصف | المقتصد |
| مادة | سبائك الصلب ، الكربون الصلب ، SA210C ، SA213T22 ، إلخ. |
| معيار المواد | ASTM أو EN أو ISO إلخ. |
| البعد | التخصيص |
| وزن |
الحد الأدنى: 10 طن الحد الأقصى: 1000 طن |
| عملية الصهر: | EF + LF + VD |
| معالجة | المواد ← السبيكة ← الدرفلة على الساخن / البارد ← المعالجة الحرارية (التطبيع + التقسية) ← الفحص ← المعالجة بالقطع الخشنة ← UT ← المعالجة الحرارية الثانية ← المعالجة النهائية ← الفحص |
| معيار UT | ASTM A388 أو EN10228 ، إلخ |
تطبيق
أثناء تشغيل الغلاية في التطبيقات التجارية والصناعية النموذجية ، يتم طرد ما يقرب من 10-20٪ من قيمة تسخين الوقود مع غازات المداخن إلى الغلاف الجوي.تم تصميم مقتصدات المداخن لاستعادة كميات كبيرة من فقدان طاقة غاز المداخن ، وبالتالي تحسين كفاءة نظام الغلاية بشكل كبير.هناك عدة اعتبارات عند اختيار الموفر:
• انخفاض الضغط من جانب الغاز.يؤثر الضغط الخلفي الإضافي على كومة الغلاية على قدرة إنتاج مروحة هواء الاحتراق.يجب أن يكون حجم الموفر ومروحة (مراوح) هواء الاحتراق بالحجم المناسب من أجل ضمان تشغيل وقدرة مناسبة للنظام.
• درجة حرارة مياه التغذية.يجب نزع الهواء من الماء المغذي إلى المقتصد وأن تكون درجة الحرارة المضبوطة بحد أدنى 220 درجة فهرنهايت لمنع تآكل الأنبوب.
• انخفاض ضغط جانب الماء.يجب أن تكون مضخات مياه التغذية بحجم مناسب لاستيعاب انخفاض ضغط الموفر.بالإضافة إلى ذلك ، هناك حاجة إلى نظام تغذية المياه المعدلة المستمرة لضمان معدلات التدفق المناسبة من خلال الموفر.
ورشة المقتصد
