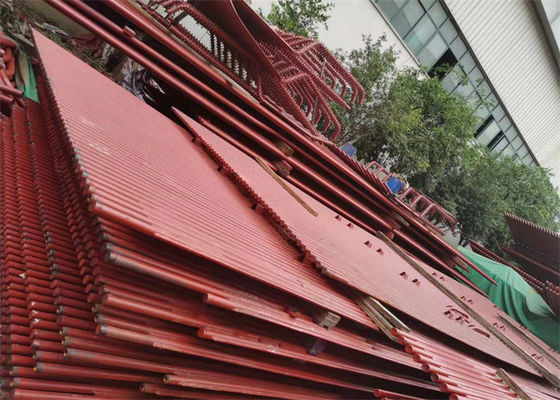

76 ملم محطة الطاقة الحفاظ على الحرارة الغاز المرجل لوحات الحائط المياه
تفاصيل المنتج
| سعة: | 300-30 | ضمان: | سنة واحدة |
|---|---|---|---|
| وزن: | مصنوع بطريقة مخصصة | اللون: | حسب الطلب |
| الأسعار: | competitive price | مواد الأنابيب: | الفولاذ المقاوم للصدأ / CS / سبائك الصلب |
| إبراز |
ألواح الجدران المائية للغلايات الغازية,ألواح الجدران المائية 76 مم,غلاية الجدار المائي الغشائية 76 مم |
||
وصف المنتج
قطع غيار غلايات الماء الساخن بالغاز للمحافظة على حرارة محطة توليد الكهرباء لوحات الحائط المائية
معلومات المنتج
الجدار المائي في الغلاية هو أي جدار فرن يتكون من مقاومة للحرارة وأنابيب في غلاية أنبوب الماء.الأنابيب متباعدة بشكل متساو وتتصل بشكل عام بالرؤوس التي بدورها تتصل مرة أخرى ببنك التوليد الرئيسي للغلاية.إنها تخدم غرضًا مزدوجًا هنا في أنها تلتقط الحرارة التي من شأنها أن تتسرب إلى الغلاف الجوي وتساعد في تسخين الماء في الغلاية.كما أنها تساعد في الحفاظ على درجة حرارة الحرارة باردة.هذا يمنع تشظي الحراريات.
جدران الغلايات المائية عبارة عن جدران غشائية مصنوعة من أنابيب ملحومة مع أو بدون شريط معدني بينهما.تشكل هذه الجدران غلاف غرفة احتراق الفحم.يشار إلى أنابيب جدار الماء أيضًا باسم قسم المبخر ؛تحتوي على ماء في الغالب في صورة سائلة تتبخر تدريجياً مع ارتفاعها في الغلاية.
يتم تصنيع جدار الماء الغشائي الخاص بنا باستخدام مواد خام عالية الجودة ومعدات إنتاج معاصرة في وحدة التصنيع المتقدمة الخاصة بنا.النطاق المعروض متوفر بأحجام وأشكال ومواصفات مختلفة حسب متطلبات عملائنا الكرام.علاوة على ذلك ، يتم تسليمها للعملاء في غضون الإطار الزمني الموعود.
تخصيص
| اسم | لوحة المياه الغشائية |
| مادة | الكربون الصلب والسبائك الصلبوإلخ. |
| حجم الأنبوب | Φ38 - 76 ملم ، التخصيص |
| اساسي | ISO ، ASME |
| نموذج | رصع |
| البعد | التخصيص |
| عملية التصنيع | المواد ← السبائك ← الدرفلة على الساخن / البارد ← المعالجة الحرارية (التطبيع + التقسية) ← الفحص ←تلميع→الة النفخ لحام مشترك →المجسم →اللحام → التفتيش → المعالجة الحرارية →اختبار الضغط الهيدروليكي→تلوين→ التعبئة والتغليف |
| موقع التثبيت | حول غرفة احتراق المرجل |
تفاصيل البناء
الخصائص المركبة لجدار تبريد الماء الغشائي هي كما يلي:
1. تحقق من عرض صف الأنبوب وطوله واستواءه وقطره عندما يتم رفع صف الأنبوب المقسم على إطار المجموعة ، وإذا كان عرض صف الأنبوب أكبر من الحجم المحدد أو أقل منه ، فيمكن أن تكون الزعنفة قطع بطول مناسب ، وضبطه حسب الحجم المحدد ثم إعادة لحامه. عندما يتجاوز الاختلاف القطري لصف الأنبوب lOmm ، يمكن قطع الزعانف بين بعض الأنابيب ذات الحجم الأكبر لتقليل المسافة بين الأنابيب للقضاء على الاختلاف القطري ، و ثم يمكن لحام الزعانف ، وعندما يتجاوز تفاوت صف الأنابيب النطاق المسموح به ، يمكن استخدام إطار القنطرية لتصحيح الضغط العلوي للرافعة.
2. تختلف الوصلة التناكبية لصف الأنبوب عن تلك الموجودة في الأنبوب الواحد ، حيث يتقلص مفصل اللحام للأنبوب الواحد بحوالي 1-2 مم بعد اللحام ، مما لا يؤثر على الأنابيب الأخرى. قسمين من اللحام بعقب صف الأنابيب ، إذا كان اللحام من جانب إلى الجانب الآخر من تسلسل اللحام ، يكون اللحام حتى نهاية الأنبوب الناجم عن التشوه كبيرًا جدًا. يجب قياس المفصل بشكل شامل ، ووفقًا لخلوص المؤخرة صغير جدًا ، متوسط ، تصنيف كبير جدًا ، إذا كانت خلوص المؤخرة كبيرة جدًا أو صغيرة جدًا ، يجب أن تأخذ طريقة قطع الأنبوب ، واستبدالها بأنبوب قصير متوسط. هذه المرة ، بسبب انكماش اللحام ، ستصبح الأنابيب ذات الفجوة الأكبر قابلة للحام.من أجل تقليل تشوه انكماش لحام الأنابيب ، يجب اعتماد طريقة التماثل واللحام المتقاطع.
3. الجزء السفلي من جدار تبريد الماء الأمامي والخلفي به فرن سفلي (دلو الرماد البارد) ، والجزء العلوي من جدار تبريد المياه الخلفي به زاوية اللهب ، وبالتالي فإن حجم المكون أكبر والشكل أكثر خصوصية ، لذلك من الصعب الجمع.
4. تختلف كرة التمرير الأحادي لأنبوب جدار الماء الخلفي عن أنابيب سطح التسخين الأخرى. نظرًا لأن جدار الماء الخلفي في صندوق الرأس العلوي به زاوية مقاومة للاشتعال ، فإن عدد أنبوب الانحناء المضاد للاشتعال هو نفسه الموجود في الجزء الخلفي الجدار المائي ، من أجل زيادة صلابة زاوية مقاومة اللهب ، يوجد أيضًا عدد كبير من الأنابيب المستقيمة المتباعدة (معظم أنواع الفرن). في الأنبوب المستقيم والوصل بين الخزان العلوي المتحالف مجهز بفتحة 5 مم أو مقيد 10 مم ، وبهذه الطريقة ، فإن معظم الأنبوب المثني المتوسط العامل يفضي إلى تبريد زاوية اللهب ، وجزء صغير من أنبوب الانحناء المتوسط العامل يضمن أن الأنبوب المستقيم والأنبوب المنحني لهما المقدار المقابل من التمدد ، وذلك لتقليل الضغط الداخلي ، وبالتالي تزداد صعوبة المرور عبر الكرة.
إضافي
| 1 | تُستخدم ألواح الجدران المائية في غلايات استرداد الحرارة المفقودة. |
| 2 | نقوم بتصنيع ألواح الجدران المائية ، وهي مصنوعة من أنابيب الصلب الكربوني وفقًا لرسومات العملاء ومواصفاتهم. |
| 3 | يؤخذ عناية خاصة للبيضاوية والتخفيف في الجزء المنحني ، أثناء التصنيع. |
| 4 | نحن نقوم بتصنيع وتوريد مجموعة شاملة من ألواح الجدران المائية. |
| 5 | من المعروف أن الأنابيب التي نقدمها تتحمل ضغطًا داخليًا كبيرًا حيث يتم لف شريط مستمر من مادة الزعنفة حلزونيًا على الأنبوب. |
| 6 | من المعروف أن هذه الأنابيب توفر الحرارة بشكل موحد مما يؤدي إلى زيادة ناتج الحرارة. |
| 7 | تتمثل الوظيفة الرئيسية لألواح الجدران المائية في الغلاية في امتصاص الحرارة الناتجة عن اللهب أو المداخن بدرجة حرارة عالية وتوليد البخار أو الماء الساخن في الأنابيب ، وبالتالي تقليل درجة الحرارة في الغرفة. |
تطبيق
| 1 | توفير الطاقة حماية البيئة الصين المورد غشاء الجدار المائي لغلاية CFB عبارة عن جدران غشائية مصنوعة من أنابيب ملحومة مع أو بدون شريط معدني بينهما. |
| 2 | تشكل هذه الجدران غلاف غرفة احتراق الفحم. |
| 3 | يشار إلى أنابيب جدار الماء أيضًا باسم قسم المبخر ؛تحتوي على ماء في الغالب في صورة سائلة تتبخر تدريجياً مع ارتفاعها في الغلاية. |
