أنبوب حلزوني أفقي ملتوي غلاية تكثيف المقتصد
تفاصيل المنتج
| اكتب: | المقتصد / مبادل حراري | تطبيق: | البناء / البناء / الصناعة |
|---|---|---|---|
| انتاج |: | الماء الساخن / البخار | الوقود: | فحم ؛ زيت ؛ كتلة حيوية |
| مواد: | الكربون الصلب ، سبائك الصلب ، الفولاذ المقاوم للصدأ ، إلخ. | اساسي: | ASME ، GB ، ISO |
| إبراز |
المقتصد المرجل الأنبوبي,المقتصد المرجل الأفقي الملتوي,موفر تكثيف الأنبوب الحلزوني |
||
وصف المنتج

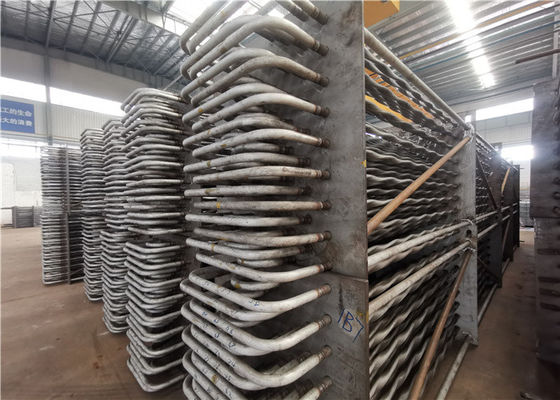

أنبوب حلزوني أفقي أنبوب ملتوي مبادل حراري المقتصد
المقتصد / وصف المبادل الحراري
المبادل الحراري هو جهاز لنقل جزء من الحرارة من السوائل الساخنة إلى السوائل الباردة.يلعب المبادل الحراري دورًا مهمًا في المواد الكيميائية والبترولية والطاقة والغذاء والعديد من الإنتاج الصناعي الآخر.تم استخدام المبادل الحراري على نطاق واسع في الإنتاج الكيميائي ، مثل السخان والمبرد والمكثف والمبخر والمرجح ، إلخ.
تتضمن عملية تصنيع الأنبوب المسطح اللولبي "التسطيح" و "الالتواء الساخن". إن المبادل الحراري للأنبوب الملتوي المحسن بسيط مثل المبادل الحراري التقليدي للأنبوب والغطاء ، ولكن هناك العديد من التطورات المثيرة.لقد حصلت على الفوائد التقنية والاقتصادية التالية: تحسين نقل الحرارة ، تقليل القياس ، التيار المعاكس الحقيقي ، التكلفة المنخفضة ، عدم الاهتزاز ، توفير المساحة ، عدم وجود عنصر يربك.
نظرًا للهيكل الفريد للأنبوب ، فإن الأنبوب والغطاء في حركة لولبية في نفس الوقت ، مما يزيد من درجة الاضطراب. يكون إجمالي معامل نقل الحرارة للمبادل الحراري أعلى بنسبة 40٪ من ذلك الخاص بالمبادل الحراري التقليدي ، في حين أن انخفاض الضغط هو نفسه تقريبًا ، عند تجميع المبادل الحراري ، يمكن أيضًا استخدام الأنبوب المسطح الحلزوني والأنبوب الأملس ، ويتم تصنيع المبادل الحراري وفقًا لمعايير ASME الصارمة ، حيث يتم استخدام المبادلات الحرارية للقذيفة والأنبوب والأجهزة التقليدية ، مثل يمكن استبدال المبادلات الحرارية.يمكن الحصول على أفضل قيمة للمبادل الحراري ذي الغلاف والأنبوب المشترك ومعدات نقل الحرارة للوحة والإطار ، ولديها إمكانية تطبيق واسعة في الصناعة الكيميائية والبتروكيماوية.
تحديد
| وصف | المقتصد |
| مادة | سبائك الصلب ، الكربون الصلب ، SA210C ، SA213T22 ، إلخ. |
| معيار المواد | ASTM أو EN أو ISO إلخ. |
| البعد | التخصيص |
| وزن |
الحد الأدنى: 10 طن ماكس: 100 طن |
| عملية الصهر: | EF + LF + VD |
| معالجة | المواد ← السبيكة ← الدرفلة على الساخن / البارد ← المعالجة الحرارية (التطبيع + التقسية) ← الفحص ← المعالجة بالقطع الخشنة ← UT ← المعالجة الحرارية الثانية ← المعالجة النهائية ← الفحص |
تطبيق
أثناء تشغيل الغلاية في التطبيقات التجارية والصناعية النموذجية ، يتم طرد ما يقرب من 10-20٪ من قيمة تسخين الوقود مع غازات المداخن إلى الغلاف الجوي.تم تصميم مقتصدات المداخن لاستعادة كميات كبيرة من فقدان طاقة غاز المداخن ، وبالتالي تحسين كفاءة نظام الغلاية بشكل كبير.هناك عدة اعتبارات عند اختيار الموفر:
• انخفاض الضغط من جانب الغاز.يؤثر الضغط الخلفي الإضافي على كومة الغلاية على قدرة إنتاج مروحة هواء الاحتراق.يجب أن يكون حجم الموفر ومروحة (مراوح) هواء الاحتراق بالحجم المناسب من أجل ضمان تشغيل وقدرة مناسبة للنظام.
• درجة حرارة مياه التغذية.يجب نزع الهواء من الماء المغذي إلى المقتصد وأن تكون درجة الحرارة المضبوطة بحد أدنى 220 درجة فهرنهايت لمنع تآكل الأنبوب.
• انخفاض ضغط جانب الماء.يجب أن تكون مضخات مياه التغذية بحجم مناسب لاستيعاب انخفاض ضغط الموفر.بالإضافة إلى ذلك ، هناك حاجة إلى نظام تغذية المياه المعدلة المستمرة لضمان معدلات التدفق المناسبة من خلال الموفر.
