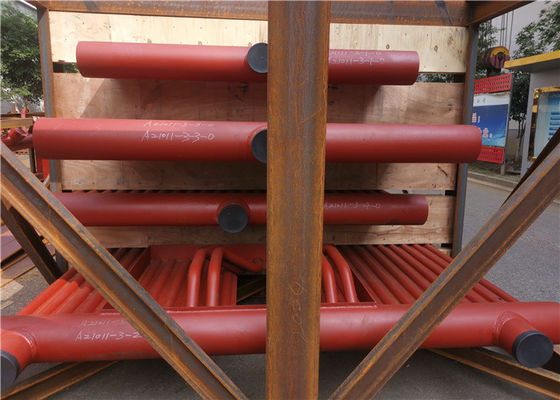

TUV 300T الكربون الصلب المغمور غشاء المرجل الملحومة الجدار
تفاصيل المنتج
| اسم المنتج: | لوحة جدار ماء الغلاية | تجربة الاقتراب من الموت: | 100٪ PT، 100 RT، 100٪ UT |
|---|---|---|---|
| تطبيق: | مطحنة السكر والمراجل الصناعية | الكلمة الرئيسية: | جدار الغشاء |
| تقنية اللحام: | لحام القوس المغمور | وظيفة: | سطح التسخين |
| إبراز |
لوح الغلاية TUV,جدار الغلاية الملحوم بالقوس المغمور,لوح الغلاية الملحوم بالقوس المغمور |
||
وصف المنتج
الكربون الصلب المغمور قوس اللحام الغشاء جدار للصناعة 300T
وصف المنتج لجدار الماء الغشاء
إذا كان وفقًا لنوع الهيكل ، هناك ثلاثة أنواع رئيسية: نوع الأنبوب المكشوف ، ونوع الغشاء ، ونوع الأنبوب الوخز. يتكون نوع الأنبوب المكشوف من صف كامل من الأنابيب الفولاذية غير الملحومة مع أبسط هيكل.جدار الماء الغشائي هو نوع من اللحام المشترك للعديد من الأنابيب ذات الزعانف المدلفنة لجدار الماء لتشكيل سطح تسخين مختوم مختوم.لا يمكنها فقط تحسين ضيق الهواء للفرن ، وتقليل تسرب الهواء ، ولكن أيضًا حماية جدار الفرن ، وتقليل وزن جدار الفرن وتبسيط الهيكل.
جدار الماء الغشائي عبارة عن هيكل محكم الهواء يتكون من الأنابيب والزعانف والمزايا هي تقليل تسرب الهواء في الفرن ؛يمكن استخدام جدار مد الأنابيب ، وحمل أقل على الهيكل الصلب وانخفاض تكلفة المرجل ؛هيكل تعليق سهل الاستخدام وتحسين نظام التمدد الحراري ، ومناسب للإنتاج الميكانيكي على نطاق واسع ، ومعدل التجميع العالي ، وسعة تخزين الحرارة المنخفضة ، وتقصير وقت بدء التشغيل والإغلاق.العيب هو أن عملية التصنيع معقدة.غالبًا ما يستخدم جدار الماء الغشائي في الغلايات ذات السعة الكبيرة ودرجة الحرارة العالية والضغط العالي.
تتمثل الوظيفة الرئيسية لألواح الجدران المائية في الغلاية في امتصاص الحرارة الناتجة عن اللهب أو المداخن بدرجة حرارة عالية وتوليد البخار أو الماء الساخن في الأنابيب ، وبالتالي تقليل درجة الحرارة في الغرفة.
وفقًا لعملية التصنيع المختلفة ، يمكن تقسيم جدار الماء الغشائي إلى ثلاثة أنواع (انظر الشكل 1): 1. أنابيب الزعانف الملفوفة ملحومة في صفوف ، مع حمل عمل لحام أقل ، لكن أنابيب الزعنفة غالية الثمن.2. يتم لحام الأنبوب العاري والزعنفة (الفولاذ المسطح) في صفوف ، والتي تتميز بتكلفة منخفضة للمواد ويمكن أن تلبي بسهولة متطلبات الملاعب المختلفة ، لكن الصلب المسطح يتطلب معدات عالية الدقة والتشطيب .3 لحام انصهار الأنبوب العاري ، والزعانف بين يتم تشكيل الأنابيب عن طريق ملء سلك اللحام ، وتستخدم في الغالب للخطوة الصغيرة بين الأنابيب.يرتبط الملعب بين أنابيب جدار الماء الغشائي بعوامل مثل ضغط المرجل وحمل حرارة الفرن ، وعادة ما يكون s / d هو 1.2-1.5.
نحن نقوم بتصنيع وتوريد مجموعة شاملة من ألواح الجدران المائية.من المعروف أن الأنابيب التي نقدمها تتحمل ضغطًا داخليًا كبيرًا حيث يتم لف شريط مستمر من مادة الزعنفة حلزونيًا على الأنبوب.من المعروف أن هذه الأنابيب توفر الحرارة بشكل موحد مما يؤدي إلى زيادة ناتج الحرارة.
يمكن تصنيع العديد من لوحة الحائط الخاصة بمياه الغلايات
- لوحة الجدار الغشاء المرجل المياه: تلحم البقعة العديد من الأنابيب ذات الزعانف الملفوفة في سطح تسخين مختوم مختوم ، مما يحسن من مقاومة الهواء للفرن ويقلل من تسرب الهواء.
- أنابيب جدار المياه رصع:يلحم دبابيس بطول 20 إلى 25 مم وقطرها من 6 إلى 12 مم على أنبوب جدار الماء ، ثم يطبق مادة بلاستيكية مقاومة للحرارة من خام الكروم لتقليل امتصاص الحرارة للوحة جدار الماء ، وزيادة درجة الحرارة في منطقة الاحتراق.إنه مناسب للحالات التي يصعب فيها إشعال النار في الوقود ، وكذلك أفران التنصت على الخبث.
- عادي لوحة الجدار المياه المرجل أنبوب: يتكون من صف كامل من الأنابيب الفولاذية غير الملحومة ، وهو أبسط هيكل.
- أنابيب جدار مياه الغلاية المثبتة على الحائط: مضمن في الجدار الداخلي لجدار الفرن ، امتصاص الحرارة من جانب واحد.
- لوح حائط مائي ساخن على الوجهين: يتم تركيبها في منتصف فرن الغلاية الكبير ، والذي ينقسم إلى جزأين مستقلين عن بعضهما البعض ، ويتم تسخين كلا الجانبين.
مواد لألواح الجدران المائية
20 # فولاذ ، SA192 ، SA 106B ، 15CrMoVG ، 12Cr1MoV
المعايير
معيار كود ASME ، معيار GB
فحص الجودة
MT ، RT ، اختبار هيدروليكي
تخصيص
تتمثل الوظيفة الرئيسية لألواح الجدران المائية في الغلاية في امتصاص الحرارة الناتجة عن اللهب أو المداخن بدرجة حرارة عالية وتوليد البخار أو الماء الساخن في الأنابيب ، وبالتالي تقليل درجة الحرارة في الغرفة.
| اسم | ألواح الجدران المائية |
| مادة | ASME / GB الكربون الصلب القياسي أو سبائك الصلب |
| حجم الأنبوب | حسب الطلب |
| اساسي | حسب معيار ASME / GB |
| ادوات | معدات إنتاج أوتوماتيكية |
| تطبيق | صيانة غلاية مطحنة السكر وغلاية محطة توليد الكهرباء |
