SA192M ASME القياسية لوحة الحائط فرن المرجل الجاهزة
تفاصيل المنتج
| اسم المنتج: | جدار الغشاء | الكلمات الدالة: | لوحة الحائط المائي |
|---|---|---|---|
| تطبيق: | صيانة مطحنة السكر | مادة الأنبوب الأساسي: | SA192M |
| مادة اللوح المسطح: | Q235B | تقنية الإنتاج: | لحام القوس المغمور ، لحام الأرجون القوسي |
| إبراز |
فرن قياسي ASME w all p anel,لوحة جدار الفرن SA192M,ألواح الغلايات الجاهزة SA192M |
||
وصف المنتج
جدران غشاء الغلاية القياسية ASME مصنوعة من SA192M لاستبدال / صيانة مطحنة السكر
مقدمة المنتج
ألواح الجدران المائية هي سطح التسخين الرئيسي للغلايات ، وتتكون من عدد من صفوف الأنابيب الفولاذية ، مرتبة حول زاوية الغلاية.يوجد في الداخل الماء المتدفق أو البخار ، ويتقبل الخارج حرارة اللهب في فرن الغلاية ، ويمتص بشكل أساسي حرارة الإشعاع لمنتجات الاحتراق ذات درجة الحرارة العالية في الفرن.يرتفع سائل العمل فيه ويتبخر بالحرارة.
عندما تم تصميم جدار الماء في البداية ، لم يكن المقصود تسخينه ، ولكن لتبريد الفرن حتى لا يتضرر بسبب ارتفاع درجة الحرارة. أجزاء التدفئة الرئيسية للغلايات.وهي عبارة عن سطح تسخين تبخيري يتكون من العديد من الأنابيب المتوازية الموضوعة على الجدار الداخلي لموقد الغلاية.وتتمثل وظائفها في امتصاص الحرارة المشعة بواسطة حريق بدرجة حرارة عالية أو مداخن غازية في الفرن ، وإنتاج بخار أو ماء ساخن داخل الأنابيب ، وكذلك تقليل درجة حرارة جدار الفرن لحمايته.في الغلايات ذات السعة الكبيرة ، تكون درجة حرارة اللهب في الفرن عالية جدًا وشدة الإشعاع الحراري عالية جدًا.يمتص جدار الماء 40-50٪ أكثر من الحرارة. باستثناء الغلايات ذات السعة الصغيرة ، فإن سطح التسخين التبخيري الرئيسي لمراجل أنابيب المياه الحالية هو جدار الماء.
إذا كان وفقًا لنوع الهيكل ، يمكن تقسيم جدران المياه إلى أنواع: نوع الأنبوب العاري ونوع الغشاء ونوع أنبوب الوخز.
نوع الغشاء هو الأكثر استخدامًا.
جدار الماء الغشائي عبارة عن هيكل محكم الهواء يتكون من الأنابيب والزعانف والمزايا هي تقليل تسرب الهواء في الفرن ؛يمكن استخدام جدار مد الأنابيب ، وحمل أقل على الهيكل الصلب وانخفاض تكلفة المرجل ؛هيكل تعليق سهل الاستخدام وتحسين نظام التمدد الحراري ، ومناسب للإنتاج الميكانيكي على نطاق واسع ، ومعدل التجميع العالي ، وسعة تخزين الحرارة المنخفضة ، وتقصير وقت بدء التشغيل والإغلاق.العيب هو أن عملية التصنيع معقدة.غالبًا ما يستخدم جدار الماء الغشائي في الغلايات ذات السعة الكبيرة ودرجة الحرارة العالية والضغط العالي.
وفقًا لعملية التصنيع المختلفة ، يمكن تقسيم جدار الماء الغشائي إلى ثلاثة أنواع (انظر الشكل 1): 1. أنابيب الزعانف الملفوفة ملحومة في صفوف ، مع حمل عمل لحام أقل ، لكن أنابيب الزعنفة غالية الثمن.2. يتم لحام الأنبوب العاري والزعنفة (الفولاذ المسطح) في صفوف ، والتي تتميز بتكلفة منخفضة للمواد ويمكن أن تلبي بسهولة متطلبات الملاعب المختلفة ، لكن الصلب المسطح يتطلب معدات عالية الدقة والتشطيب .3 لحام انصهار الأنبوب العاري ، والزعانف بين يتم تشكيل الأنابيب عن طريق ملء سلك اللحام ، وتستخدم في الغالب للخطوة الصغيرة بين الأنابيب.يرتبط الملعب بين أنابيب جدار الماء الغشائي بعوامل مثل ضغط المرجل وحمل حرارة الفرن ، وعادة ما يكون s / d هو 1.2-1.5.
تخصيص

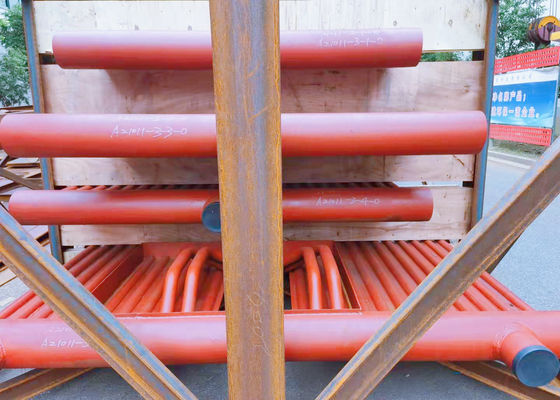

الصور أعلاه عبارة عن جدران غشائية لمشروع باكستاني واحد مع تفاصيل المواصفات أدناه:
| اسم | جدران Memebrane |
| مادة | ASME SA192M و Q235B |
| حجم الأنبوب | 63.5 * 4.5 ملم |
| اساسي | حسب معيار ASME / GB |
| ادوات | معدات إنتاج أوتوماتيكية |
| تطبيق | صيانة غلاية مطحنة السكر وغلاية محطة توليد الكهرباء |
أبرز المنتجات
جدران غشاء الغلاية القياسية ASME مصنوعة من SA192M لاستبدال / صيانة مطحنة السكر مقدمة المنتج ألواح الجدران المائية هي سطح التسخين الرئيسي للغلايات ، وتتكون من عدد من صفوف الأنابيب الفولاذية ، مرتبة حول زاوية الغلاية.يوجد في الداخل الماء المتدفق أو البخار ، ويتقبل الخارج حرارة اللهب في فرن الغلاية ، و...
