هيكل ثابت مقاوم للحرارة لفائف التسخين القياسي ASME
تفاصيل المنتج
| مادة الأنبوب: | <i>SA106 Gr.</i> <b>SA106 غرام.</b> <i>B and SA192M</i> <b>B و SA192M</b> | اسم المنتج: | الجدار الخلفي والمبخر |
|---|---|---|---|
| اساسي: | ASME | تطبيق: | مطحنة السكر وغلايات محطة توليد الكهرباء |
| الكلمة الرئيسية: | ملفات المبخر وملفات اعوج | مادة الزعنفة: | Q235B |
| إبراز |
لفائف Superheater المقاومة للحرارة,هيكل متين لفائف Superheater,سخان الغلاية المقاوم للحرارة |
||
وصف المنتج
درجة حرارة عالية مجموعة ملفات سربنتين للمبخر معيار ASME
مقدمة
لأكثر من 30 عامًا ، تعمل Hua Dong Boiler باستمرار على ابتكار وتحسين قطع غيار الغلايات.تضمن التحسينات في الانحناء واللحام والتصميم أن منتجاتنا تلبي المعايير الأوروبية والأمريكية ، مما يضمن أداءً موثوقًا به.
أنبوب السربنتين عبارة عن أنبوب يلتف ويتحول عدة مرات في الطائرة.يعتمد سطح التسخين الحراري للغلاية ، مثل الموفر ، والسخان الفائق ، وإعادة التسخين ، على هيكل أنبوب السربنتين عبر الحزام ، مع تخطيط أفقي ورأسي.
حزمة الأنبوب التبخيري عبارة عن حزمة أنبوب تبخيري تمتص بشكل أساسي نقل الحرارة بالحمل الحراري في غلاية ذات سعة صغيرة ومتوسطة.إنها عمومًا عبارة عن حزمة من نظام الأنابيب الكثيفة المتداخلة المكونة من أنابيب صاعدة وتنازلية متصلة بأسطوانة علوية وسفلية.حمل حرارة أنبوب حزمة أنبوب التبخر مرتفع ، هذا الجزء من الأنبوب بواسطة الماء الساخن في البخار ، من الأسفل إلى الأعلى ؛وتتمثل وظيفتها الرئيسية في امتصاص الحرارة إلى الماء والبخار والعمل بمثابة الجزء الصاعد من دورة مياه الغلاية.
1. تكوين المواد: إنها مصنوعة من أنابيب تشبه الثعبان (الكربون الصلب ، سبائك الصلب أو الفولاذ المقاوم للحرارة ، إلخ) وصناديق التجميع ومواد الدعم الأخرى.تحتوي الأنابيب بشكل عام على 32 أو 38 أو 42 أو أنواع أخرى من المواصفات ، وفقًا لاحتياجات المستخدم بشكل منفصل.
2. الترتيب: تخطيط عمودي أو أفقي.
3. الميزات: المظهر الجميل ، الحجم ، الدقة ، تقنية اللحام والانحناء من الدرجة الأولى ، معدات الكشف من الدرجة الأولى.
المحماة
غالبًا ما تحتوي محطات توليد الطاقة بالوقود الأحفوري على قسم فائق التسخين في فرن توليد البخار. يمر البخار عبر معدات التجفيف داخل أسطوانة البخار إلى جهاز التسخين الفائق ، وهو مجموعة من الأنابيب في الفرن.هنا يلتقط البخار المزيد من الطاقة من غازات المداخن الساخنة خارج الأنبوب ، ودرجة حرارته الآن شديدة الحرارة فوق درجة حرارة التشبع.
إعادة التسخين
قد تحتوي أفران محطة الطاقة على قسم لإعادة التسخين يحتوي على أنابيب مسخنة بغازات المداخن الساخنة خارج الأنابيب.يتم تمرير بخار العادم من التوربينات ذات الضغط العالي عبر هذه الأنابيب المسخنة لتجميع المزيد من الطاقة قبل قيادة التوربينات ذات الضغط المتوسط ثم التوربينات ذات الضغط المنخفض.
|
نوع
|
مزايا
|
سلبيات
|
طريقة الدعم
|
|
نوع قلادة
|
1. دعم هيكلي قوي
|
1. انسداد التدفق بالبخار المكثف 2. يحتاج إلى إعادة تشغيل بطيئة لتطهير المياه التي تتراكم في القاع.
|
مدعوم من أعلى
|
|
النوع المقلوب
|
1- التصريف المناسب للبخار المكثف
|
1. تفتقر إلى الصلابة الهيكلية ، خاصة في تدفق الغاز عالي السرعة
|
مدعوم من الأسفل
|
|
أفقي نوع
|
1. الصرف السليم
2. صلابة هيكلية جيدة
|
1. إنهم لا ينظرون إلى اللهب مباشرة لذا فهم من نوع الحمل الحراري
|
عادة ما يتم دعمها في قنوات الغاز العمودية الموازية للفرن الرئيسي.
|

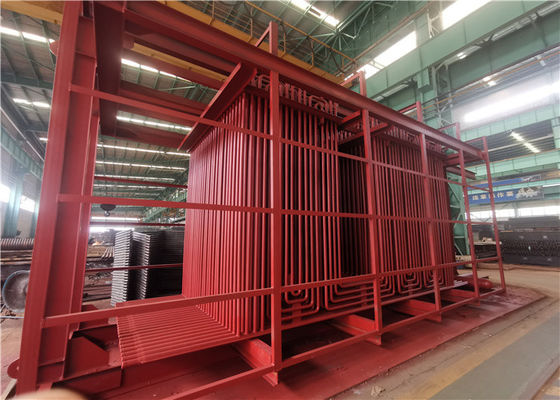

الرسم هنا عبارة عن مجموعة المبخر بجدار غشاء وملفات مبخر للرجوع إليها.
يشمل هذا المشروع أيضًا أسطوانة بخار + رأس + موفر.
| كود التصميم والتصنيع | ASME القسم الأول ، إصدار 2019 |
| ضغط التصميم | 8.1 ميجا باسكال |
| الأعلى.ضغط العمل المسموح به | 8.1 ميجا باسكال |
| درجة حرارة التصميم | 320 |
| ضغط الاختبار الهيدروستاتيكي | 12.2 ميجا باسكال |
| السماح بالتآكل | 0.5 مم |
