ASME قياسي لتجميع المبخر جدار الغشاء المرجل
تفاصيل المنتج
| مادة الأنبوب: | <i>SA106 Gr.</i> <b>SA106 غرام.</b> <i>B and SA192M</i> <b>B و SA192M</b> | اسم المنتج: | الجدار الخلفي والمبخر |
|---|---|---|---|
| اساسي: | ASME | تطبيق: | مطحنة السكر وغلايات محطة توليد الكهرباء |
| الكلمة الرئيسية: | ملف المبخر وجدار الغشاء | مادة الزعنفة: | Q235B |
| إبراز |
جدار غشاء الغلاية القياسي ASME,جدار الغشاء الخلفي للغلاية,جدار الغلاية القياسي ASME |
||
وصف المنتج
تجميع المبخر القياسي ASME مع جدار غشاء مرجل تصدير إلى باكستان
مقدمة
ألواح الجدران المائية هي سطح التسخين الرئيسي للغلايات ، وتتكون من عدد من صفوف الأنابيب الفولاذية ، مرتبة حول زاوية الغلاية.يوجد في الداخل الماء المتدفق أو البخار ، ويتقبل الخارج حرارة اللهب في فرن الغلاية ، ويمتص بشكل أساسي حرارة الإشعاع لمنتجات الاحتراق ذات درجة الحرارة العالية في الفرن.يرتفع سائل العمل فيه ويتبخر بالحرارة.
أنبوب السربنتين عبارة عن أنبوب يلتف ويتحول عدة مرات في الطائرة.يعتمد سطح التسخين الحراري للغلاية ، مثل الموفر ، والسخان الفائق ، وإعادة التسخين ، على هيكل أنبوب السربنتين عبر الحزام ، مع تخطيط أفقي ورأسي.
حزمة أنبوب التبخر عبارة عن حزمة أنبوب سربنتين تمتص بشكل أساسي نقل الحرارة بالحمل الحراري في غلاية ذات سعة صغيرة ومتوسطة.إنها عمومًا عبارة عن حزمة من نظام الأنابيب الكثيفة المتداخلة المكونة من أنابيب صاعدة وتنازلية متصلة بأسطوانة علوية وسفلية.حمل حرارة أنبوب حزمة أنبوب التبخر مرتفع ، هذا الجزء من الأنبوب بواسطة الماء الساخن في البخار ، من الأسفل إلى الأعلى ؛وتتمثل وظيفتها الرئيسية في امتصاص الحرارة إلى الماء والبخار والعمل بمثابة الجزء الصاعد من دورة مياه الغلاية.
إذا كان وفقًا لنوع الهيكل ، هناك ثلاثة أنواع رئيسية: نوع الأنبوب المكشوف ونوع الغشاء ونوع أنبوب الوخز.
جدار الماء الغشائي عبارة عن هيكل محكم الهواء يتكون من الأنابيب والزعانف والمزايا هي تقليل تسرب الهواء في الفرن ؛يمكن استخدام جدار مد الأنابيب ، وحمل أقل على الهيكل الصلب وانخفاض تكلفة المرجل ؛هيكل تعليق سهل الاستخدام وتحسين نظام التمدد الحراري ، ومناسب للإنتاج الميكانيكي على نطاق واسع ، ومعدل التجميع العالي ، وسعة تخزين الحرارة المنخفضة ، وتقصير وقت بدء التشغيل والإغلاق.العيب هو أن عملية التصنيع معقدة.غالبًا ما يستخدم جدار الماء الغشائي في الغلايات ذات السعة الكبيرة ودرجة الحرارة العالية والضغط العالي.
وفقًا لعملية التصنيع المختلفة ، يمكن تقسيم جدار الماء الغشائي إلى ثلاثة أنواع (انظر الشكل 1): 1. أنابيب الزعانف الملفوفة ملحومة في صفوف ، مع حمل عمل لحام أقل ، لكن أنابيب الزعنفة غالية الثمن.2. يتم لحام الأنبوب العاري والزعنفة (الفولاذ المسطح) في صفوف ، والتي تتميز بتكلفة منخفضة للمواد ويمكن أن تلبي بسهولة متطلبات الملاعب المختلفة ، لكن الصلب المسطح يتطلب معدات عالية الدقة والتشطيب .3 لحام انصهار الأنبوب العاري ، والزعانف بين يتم تشكيل الأنابيب عن طريق ملء سلك اللحام ، وتستخدم في الغالب للخطوة الصغيرة بين الأنابيب.يرتبط الملعب بين أنابيب جدار الماء الغشائي بعوامل مثل ضغط المرجل وحمل حرارة الفرن ، وعادة ما يكون s / d هو 1.2-1.5.
تستخدم الجدران الغشائية على نطاق واسع كأسطح تدفئة لمراجل محطات توليد الطاقة والمراجل الصناعية.
نقاط قوية لجدار الماء الغشائي
(1) ضمان إحكام غلق جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.
(2) إن تحقيق التبريد الكامل بالمياه في غرفة الاحتراق مفيد لمنع فحم الكوك في حالة الاحتراق المكثف.
(3) يمكن تقصير وقت التبريد لبدء وإغلاق الغلايات بسبب قدرتها الصغيرة على تخزين الحرارة ، وارتفاع درجة الحرارة السريع والتبريد السريع في غرفة الاحتراق.
(4) جدار فرن وضع الأنابيب مناسب ، مما يقلل بشكل كبير من حمل إطار المرجل وهو مناسب للتعليق والرفع.
(5) بالمقارنة مع نوع الأنبوب المكشوف ، تم تحسين قدرة الأنبوب على امتصاص الحرارة.
(6) إنه يحسن درجة التجميع لمكونات الغلاية ، ويسهل ويقلل من عبء عمل التركيب

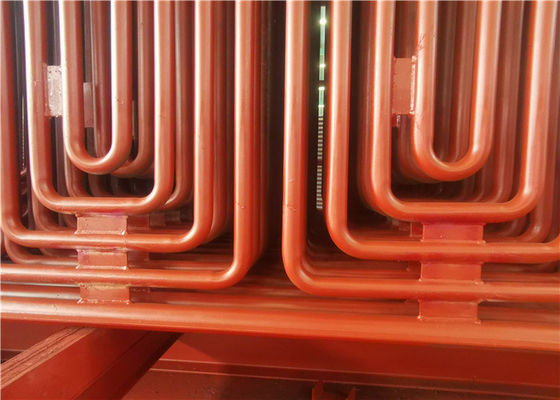

الرسم هنا عبارة عن مجموعة المبخر بجدار غشاء وملفات مبخر للرجوع إليها.
يشمل هذا المشروع أيضًا أسطوانة بخار + رأس + موفر.
| كود التصميم والتصنيع | ASME القسم الأول ، إصدار 2019 |
| ضغط التصميم | 8.1 ميجا باسكال |
| الأعلى.ضغط العمل المسموح به | 8.1 ميجا باسكال |
| درجة حرارة التصميم | 320 |
| ضغط الاختبار الهيدروستاتيكي | 12.2 ميجا باسكال |
| السماح بالتآكل | 0.5 مم |
