غلاية احترافية من الفولاذ المقاوم للصدأ المقتصد لاستعادة الحرارة H زعنفة أنبوب المقتصد
مقدمة من غلاية المقتصد
يمكننا تصنيع ثلاثة أنواع من موفر المرجل ، موفر الأنبوب العاري ، موفر الأنبوب ذو الزعانف H وموفر الأنبوب ذو الزعانف الحلزوني.موفر الأنبوب ذو الزعانف H هو موفر عالي الكفاءة للمبادل الحراري يتكون من أنابيب زعانف H.
بالمقارنة مع موفر الأنبوب العاري ، يمكن لموفر الأنبوب ذو الزعانف H تكبير منطقة التبادل الحراري وتقليل عدد الأنابيب.يمكنه أيضًا زيادة مساحة تدفق غاز المداخن من أجل تقليل سرعة تدفق غاز المداخن والتآكل.
يمكن تصنيع الأنبوب ذو الزعانف على شكل H كأنابيب مزدوجة الزعانف ، مع صلابة عالية لتناسب صف الأنبوب الطويل.
الموفر ذو الزعانف الحلزونية عبارة عن معدات نقل حرارة مصممة حديثًا ، وتتكون من أنابيب زعنفة لولبية للتغلب على التآكل الشديد ووقت الخدمة القصير.
1. العارية أنبوب المقتصد
إن الموفر للأنبوب العاري هو نوع من الموفر والمصنوع من أنبوب فولاذي غير ملحوم.

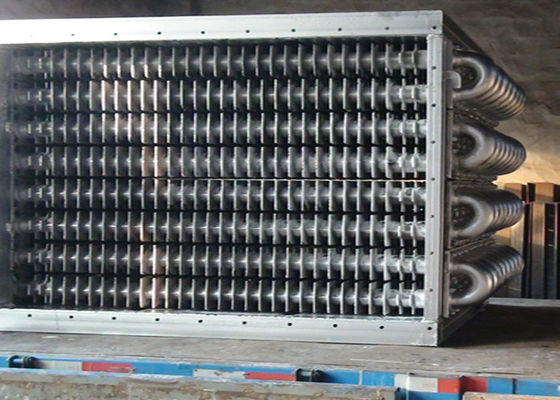

2.H- أنبوب المقتصد المقتصد
موفر الأنبوب ذو الزعانف H هو موفر عالي الكفاءة للمبادل الحراري يتكون من أنابيب زعانف H.يمكن لموفر الأنبوب ذو الزعانف H تكبير منطقة التبادل الحراري وتقليل عدد الأنابيب.يمكن أيضًا زيادة مساحة تدفق غاز المداخن من أجل تقليل سرعة تدفق غاز المداخن والتآكل. يمكن تصنيع الأنبوب ذو الزعانف H كأنابيب ذات زعانف H مزدوجة ، مع صلابة عالية لتناسب صف الأنبوب الطويل.
3-المقتصد الأنبوب الحلزوني ذو الزعانف
المقتصد الأنبوب ذو الزعانف الحلزونية هي معدات نقل حرارة مصممة حديثًا ، وتتكون من أنابيب زعنفة لولبية للتغلب على الخطورة
التآكل ووقت الخدمة القصير.
إجراءمن غلاية المقتصد
تقلل المقتصدات أيضًا من احتمالية الصدمة الحرارية والتقلبات القوية في درجة حرارة الماء عندما تدخل مياه التغذية إلى الأسطوانة أو جدران المياه.اللوائح البيئية المتزايدة الصرامة التي تحد من أكاسيد النيتروجين وانبعاثات ثاني أكسيد الكبريت يمكن أن تؤثر أيضًا على تصميم المقتصد.معامل نقل الحرارة من جانب الغاز أقل بكثير من معامل نقل الحرارة بجانب الماء.للتعويض عن ذلك ، قد يتم زعنفة السطح الخارجي للأنابيب لزيادة مساحة سطح نقل الحرارة ، والهدف النهائي لتصميم الموفر هو تحقيق نقل الحرارة الضروري بأقل تكلفة.معيار التصميم الرئيسي للمقتصد هو السرعة القصوى المسموح بها لغاز المداخن.توفر السرعة العالية نقلًا أفضل للحرارة وتقليل التكلفة الرأسمالية.
تحديدمن غلاية المقتصد
|
|
سبائك الصلب (SA213T22) ، الكربون الصلب (SA210C) إلخ.
|
|
|
ASTM أو EN أو ISO إلخ.
|
|
|
التخصيص
|
|
|
الحد الأدنى: 10 طن بحد أقصى: 200 طن
|
|
|
المواد ← السبيكة ← الدرفلة على الساخن / البارد ← المعالجة الحرارية (التطبيع + التقسية) ← الفحص ← أنبوب الانحناء ← التجميع ← الفحص
← RT ← المعالجة الحرارية (التلدين) ← اختبار الضغط الهيدروليكي ← الطلاء ← التغليف
|
مراقبة الجودة
1. اختبار التأثير وتقرير حساب القوة مع معلومات المواد المطبقة.
2. 100٪ تقرير NDT (فحص غير مدمر) للوحة الفولاذية والأنبوب والقطب الكهربي.
3. تقرير فحص بالأشعة السينية ، والأشعة ، واختبار اختراق السائل (خط اللحام): لضمان جودة المرجل بالكامل.
4. تقرير الاختبار الهيدروليكي: ضمان سلامة وضغط العمل القياسي.
تعريف عن الشركة
تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، Ltd (المتاجرة باسم HD Boiler) ، تنتج محطة طاقة ؛صناعي؛الحرارة المهدرةحرق النفايات؛الكتلة الحيوية.الناقل الحراري العضوي والمراجل البخارية الكهربائية.إلى جانب مجموعة شاملة من أسطح التدفئة ، تقدم HD Boiler إلى السوق خدمة فريدة بما في ذلك تصميم المرجل وتصنيعه وتركيبه وصيانته واستبدال أجزاء ضغط الغلاية.
1. مساحة تصنيع 400000 متر مربع
2. 150 مهندساً
3. 600 لحام مشفر
4. 60 مفتشًا مرخصًا (مدربون NDT من المستوى الثالث)
5. تراخيص من الفئة أ لتصميم وتصنيع الغلايات
6. نظام الجودة ISO 9001: 2008
7. شهادة ASME للغلايات الكهربائية
8. ترخيص ختم ASME 'S' و 'U' و NB
