الانحناء Fintube مطلي ASME المرجل لنظام نقل التدفئة المقتصد
تفاصيل المنتج
| اساسي: | معيار ASME أو GB | مادة: | ND الصلب / الكربون الصلب / سبائك الصلب إلخ |
|---|---|---|---|
| أنبوب مكشوف: | تشطيب بارد | نوع: | جزء المرجل |
| تخصيص: | حسب الطلب | المعالجة السطحية: | رسم |
| إبراز |
الانحناء fintube المرجل المطلي,نوع h المرجل fintube,ASME المقتصد أنبوب الزعانف |
||
وصف المنتج

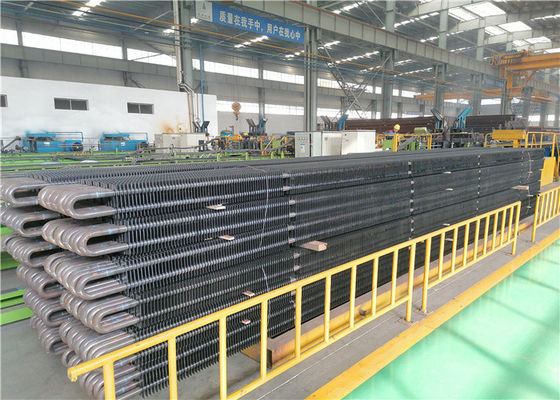

أنبوب زعنفة الغلاية ASME مع الانحناء لنظام نقل التدفئة
وصف أنبوب الزعنفة
من أجل تحسين كفاءة التبادل الحراري وتمديد نقل الحرارة السطحية ، تم استخدام الأنابيب ذات الزعانف من النوع H على نطاق واسع في الغلايات واستعادة الحرارة المهدرة في السنوات الأخيرة.يتم اشتقاق الأنابيب ذات الزعانف من النوع H بشكل كبير من الأنابيب ذات الزعانف المستطيلة.بسبب هيكل الأخدود الفريد على سطح الزعنفة ، تتميز الأنابيب ذات الزعانف من النوع H بأداء ممتاز في مقاومة التآكل والقاذورات.
تحافظ عناصر المبادل الحراري للأنبوب ذو الزعانف من النوع H على قدرة عالية على نقل الحرارة ، وتمتلك خصائص تنظيف ذاتي فائقة وتحتفظ بالقدرة على التأثير في استرداد الحرارة المفقودة من غاز المداخن في تجديدات الغلايات.يتناسب معامل نقل الحرارة الحراري مع ميل الزعانف ، ولكنه يتناسب عكسياً مع ارتفاع الزعنفة وعرض الزعنفة.ترتبط سعة نقل الحرارة المتكاملة بكفاءة الزعانف ومعامل نقل الحرارة بالحمل الحراري ونسبة الزعانف.يزداد انخفاض الضغط مع زيادة ارتفاع الزعنفة وعرض الزعنفة.
أنبوب من النوع H ، لديه معدل عالي من اللحامات الانصهار وقوة شد اللحام.هناك القليل من مقاومة التلامس ، وأداء نقل الحرارة وقابلية التوسع هي مزايا إضافية.يتم تجميع الأنبوب H-fin مع الموفر H ، والذي يتميز بكفاءة عالية ومقاومة منخفضة ووزن خفيف.بالمقارنة مع أنبوب الزعنفة التقليدي أو الأنبوب الحلزوني ، يمكن للأنبوب H-fin توسيع سطح التسخين بشكل كبير.عندما يكون مدى تأثير انتقال الحرارة هو نفسه.يشغل موفر الأنبوب H-fin مساحة أقل.بالإضافة إلى الموفر H ، سخان H ، سخان الهواء H ، والعديد من المنتجات الأخرى.تم تضمين أنبوب H-fin في "كتالوج المنتجات الصينية ذات التقنية العالية"
وصف المنتج
1.تتكون المبادلات الحرارية للأنبوب المزعج من مجموعة أنابيب ذات زعانف وقذيفة.
2. تستخدم الزعانف لزيادة مساحة السطح الفعالة لأنابيب المبادل الحراري.
3.تستخدم الأنابيب المزودة بضلع عندما يكون معامل نقل الحرارة على السطح الخارجي للأنابيب أقل بشكل ملحوظ من ذلك الموجود في الداخل ؛ كما هو الحال في نقل الحرارة من سائل إلى غاز ، والبخار إلى غاز ، مثل مبادل الحرارة البخاري إلى الهواء ، مائع حراري إلى مبادل حراري للهواء ، عند الحاجة إلى سطح ممتد على جانب مائع واحد فقط أو عندما يحتاج ضغط التشغيل إلى الاحتواء على جانب سائل واحد.
المقياس التقني
| واسطة | الهواء ، غاز المداخن ، الزيت الحراري ، الماء ، محلول ملحي ، المبردات ، إلخ. |
| درجة حرارة | يمكن أن يكون المبادل الحراري القياسي إلى 560 درجة مئوية بواسطة مواد خاصة أعلى |
| مواد الأنابيب | الكربون الصلب والفولاذ المقاوم للصدأ والسبائك أو المواد الخاصة |
| مواد الضلوع | الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو المعادن غير الحديدية أو السبائك أو المواد الخاصة |
| العزل الحراري ومعالجة الأسطح | حسب مواصفات العملاء |
مزايا
1. مكافحة التآكل
2. مكافحة التآكل
3. انخفاض مقاومة الاتصال
4. عالية الاستقرار
5. القدرة على منع تراكم الرماد
سمات
1. يمكن تصميم هيكل الجهاز في العديد من الوحدات لضمان التشغيل المستقر وطويل الأمد.
2. هيكل مدمج يمكنه توسيع منطقة التبادل الحراري من أجل إضافة منطقة نقل الحرارة وتقليل التسرب
3. تحسين كفاءة نقل الحرارة
4. ترتيب الهيكل: ترتيب خطي أو متعرج
تفاصيل
1.يمكن تعديل منتجاتنا وفقًا لاحتياجات عملائنا والوضع.
مراقبة الجودة
| 1 | تقرير اختبار التأثير وحساب القوة مع معلومات المواد المطبقة. |
| 2 | تقرير 100٪ NDT (فحص غير مدمر) للوحة الفولاذية والأنبوب والقطب الكهربي. |
| 3 | تقرير فحص اختبار اختراق الأشعة السينية والأشعة السينية والسائل (خط اللحام): لضمان جودة المرجل بالكامل. |
| 4 | تقرير الاختبار الهيدروليكي: تأكد من ضغط العمل القياسي والسلامة. |
تعريف عن الشركة
تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، Ltd (المتاجرة باسم HD Boiler) ، تنتج محطة طاقة ؛صناعي؛الحرارة المهدرةحرق النفايات؛الكتلة الحيوية.الناقل الحراري العضوي والمراجل البخارية الكهربائية.إلى جانب مجموعة شاملة من أسطح التدفئة ، تقدم HD Boiler إلى السوق خدمة فريدة بما في ذلك تصميم المرجل وتصنيعه وتركيبه وصيانته واستبدال أجزاء ضغط الغلاية.
