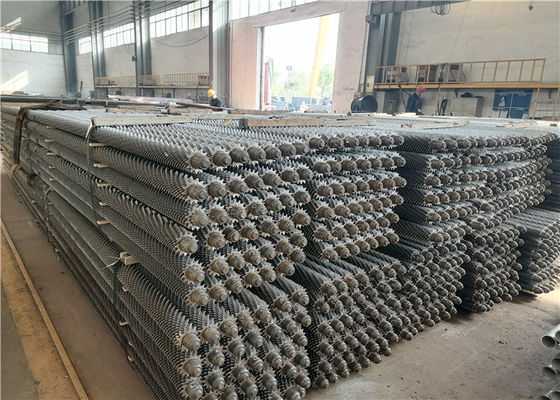

أنبوب مرجل ذو زعانف حلزوني مسنن لا يتراكم الرماد

مسنن لولبي زعنفة أنبوب الكربون الصلب / الفولاذ المقاوم للصدأ لا تراكم الرماد



وصف أنبوب زعنفة لولبية

الأنبوب ذو الزعانف الحلزونية عبارة عن أجزاء فعالة لنقل الحرارة للغلاية ذات الزعانف الحلزونية ، ومنطقة نقل الحرارة بها عدة مرات من الأنابيب العارية ، والتي يمكن أن تحسن نقل الحرارة وتقليل مقاومة التدفق واستهلاك المواد.

تستخدم الآن الأنابيب ذات الزعانف الحلزونية على نطاق واسع في الغلايات المختلفة ، ويمكن تصنيعها بعدة طرق ، بما في ذلك الأنبوب ذو الزعانف الحلزونية المقاومة للتردد العالي ، والأنبوب ذو الزعانف اللولبي اللحام والأنبوب ذو الزعانف الحلزونية.

الأنبوب ذو الزعانف الحلزونية المسننة عبارة عن سطح ممتد ذو شكل خاص تم تطويره على أساس أنبوب ذو زعانف حلزونية.تشبه عملية التصنيع الخاصة بها عملية الأنبوب ذي الزعانف الملحومة ذات التردد العالي ، ولكن الاختلاف هو أنه يجب قطع فجوة الشريط قبل لف الأنبوب ذي الزعانف الحلزونية المسننة.عند اللف ، يتم فصل الجزء المقطوع بشكل طبيعي ، مما يشكل شكل ترس.على تقنية اللحام ذات الزعانف الحلزونية عالية التردد ، لا تبسط تقنية اللف المتعرجة بشكل كبير (التشوه) فقط ، بل إنها تتحد مع قوة عالية ، وصدمة حرارية وصدمة ميكانيكية ، والأداء الحراري جيد ، وفقدان صغير للتدفق ، وأداء قوي لمقاومة التآكل ، ولها انتشار كبير السطح ، في حالة باردة وساخنة لفترة طويلة ليس من السهل تشويهه ، وعمر العمل الطويل ، وأيضًا بسبب تدمير طبقة حدود التدفق وانتقال الحرارة المكثف.تم استخدام هذه الزعنفة المسننة على نطاق واسع في مكيفات الهواء ومقتصدات الغلايات.

مزايا

1- زيادة مساحة نقل الحرارة في مساحة فعالة لتحسين تأثير نقل الحرارة.
2.Reduce المساحة التي يشغلها سطح الحرارة ، وتقليل الحجم ، وخاصة مناسبة للغلايات سريعة التحميل.
3. تقليل تكاليف المعدات وزيادة سلامة المعدات.
4. تقليل تكاليف التشغيل.
5.تحسين القدرة على مقاومة الزلازل للأنابيب مع زيادة صلابة الأنبوب الزعانف.
6.مناسب رماد إزالة ، ولارماد تراكم.

تحديد



التطبيقات

تُستخدم أنابيب الزعانف بشكل أساسي في التدفئة (الغلايات التي تعمل بالغاز ، ومراجل التكثيف ، ومكثفات غاز المداخن) ، وفي الهندسة الميكانيكية والسيارات (مبردات الزيت ، ومبردات المناجم ، ومبردات الهواء لمحركات الديزل) ، وفي الهندسة الكيميائية (مبردات الغاز والتسخين ، مبرد العمليات) ، في محطات توليد الطاقة (مبرد الهواء ، برج التبريد) ، وفي الهندسة النووية (محطات تخصيب اليورانيوم).




أنواع

أنبوب لحام spira ذو زعانف بمقاومة عالية التردد

أنبوب الزعانف اللولبي المقاوم للتردد العالي هو في حالة استيراد لحام عالي الطاقة عالي التردد ، باستخدام منطقة اتصال اللحام الحالية والمنطقة المجاورة لإنتاج مقاومة سطح التلامس بالذوبان الساخن للذوبان أو نصف الحالة البلاستيكية ، ومن ثم إعطاء سطح تلامس اللحام بالضغط المناسب ، وبالتالي إكمال أعمال اللحام بالزعانف.

أنبوب ذو زعانف لولبية مختلط

أنبوب الزعنفة الحلزونية الملحومة هو نوع من اللحام مملوء بلحام مع نقطة انصهار أقل من تلك الموجودة في اللحام ، ثم يتم تسخين درجة حرارة اللحام.عندما لا يذوب اللحام ، يتم ترطيب بئر اللحام ولحامها ، ويتم تشكيل مفصل اللحام عن طريق نشر نقطة التلامس لقطعة اللحام ، وذلك لإكمال اللحام لأنبوب الزعنفة الحلزونية.
