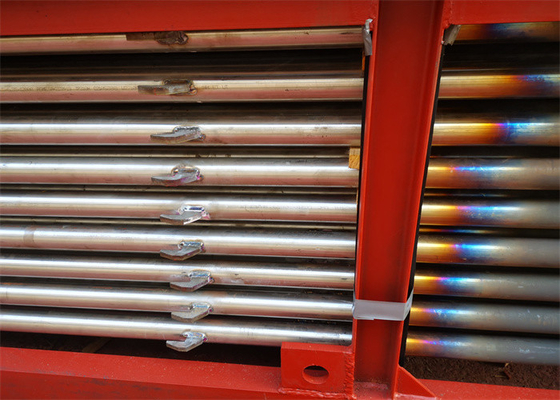

8.26 مللي متر سمك ASME قياسي لفائف سخان فائق الدوران الطبيعي

HDB سخان البخار الحراري الفعال للغلايات التي تعمل بالفحم
تخصيص:
تعتبر السخانات الفائقة من أهم أجزاء الغلايات التي تعمل على تحسين الكفاءة الحرارية.عادة ما يتم تطبيق سخان البخار المشع ذو درجة الحرارة العالية في غلاية محطة توليد الطاقة عالية الضغط.

في الغلاية ، يتمثل دور السخان الفائق في تسخين البخار المشبع إلى درجة حرارة معينة من البخار المحمص لزيادة كفاءة محطة الطاقة.يعمل المكرر بشكل أساسي على تحسين كفاءة دورة محطة الطاقة الحرارية.

ملفات التسخين البخاري الفائق: تستخدم ملفات التسخين الفائق في الغلاية لتوليد البخار المشبع.تستخدم ملفات السخان الفائق بشكل خاص في غلايات محطة توليد الكهرباء.نقوم بتصنيع ملفات التسخين الفائقة بدرجات مختلفة من سبائك الصلب وفي أنابيب فولاذية أقل تلطيخًا مع أو بدون دعم ورأس حسب رسم العميل.

التغييرات في ظروف تشغيل الغلاية ، مثل مستوى التحميل ، وتغيير الوقود ، وتغيير ظروف الاحتراق ، وما إلى ذلك ، تؤثر جميعها على درجة حرارة بخار مخرج السخان الفائق ، لذلك توجد في غلايات محطة الطاقة وسائل لضبط درجة حرارة بخار مخرج الغلاية لجعلها مستقرة عند القيمة المحددة الوسائل الشائعة المستخدمة هي:

(1) مع مخفض درجة حرارة الماء أو نوع السطح يضبط مباشرة درجة حرارة البخار ؛

(2) مع الموقد المتأرجح لتغيير درجة حرارة دخان مخرج الفرن ؛

(3) مع امتصاص الحرارة لضبط إعادة تدوير الدخان. عندما يزداد حمل المرجل ، تزداد قيمة ارتفاع درجة حرارة مدخل ومخرج البخار من سخان التدفق ، بينما تنخفض قيمة ارتفاع درجة حرارة السخان المشع.

جدار أنبوب السخان في أجزاء ضغط الغلاية تحت أعلى درجة حرارة ، لذلك يجب استخدام فولاذ منخفض الكربون عالي الجودة ومختلف سبائك الصلب الموليبدينوم الكروم ، وفي الجزء الأعلى درجة حرارة أحيانًا تستخدم أيضًا الفولاذ المقاوم للصدأ والنيكل والكروم الأوستنيتي.في تشغيل الغلاية ، إذا تجاوزت درجة حرارة خط الأنابيب حد درجة الحرارة المسموح به لقوة التحمل أو قوة الإجهاد أو أكسدة السطح ، فسيحدث انفجار في خط الأنابيب.

يبلغ القطر الخارجي للأنبوب بشكل عام 30 ~ 60 مم ، وأكثر أنواع السخان الفائق شيوعًا هو أنبوب السربنتين ، ويحتوي على مجموعة أنابيب كثيفة نسبيًا ، مرتبة في درجة حرارة غاز المداخن من 450 ~ 1000 ، عن طريق التآكل العرضي والطولي من غاز المداخن ، ينقل غاز المداخن الحرارة إلى الأنبوب عن طريق الحمل الحراري ، ويمتص بعض الإشعاع الحرارة ، ويتكون المسخن الفائق من نوع الشاشة من مجموعة من شاشة الأنبوب ، مرتبة في الجزء العلوي من الفرن أو المخرج ، وينتمي إلى الإشعاع أو السخان شبه الإشعاعي: الأول يمتص الحرارة المشعة من لهب الفرن ، بينما يمتص الأخير جزءًا من الحرارة الحرارية. .المسخن الجداري المطبق على الجدار الداخلي للفرن هو السخان المشع ، والذي نادرًا ما يستخدم.يتم تطبيق مداخن الحمل الحراري ، والمواد العازلة في الخارج لتشكيل جدار الفرن الخفيف.

اختلافات

مبدأ

• مبدأ التسخين الفائق يشبه أنابيب توليد البخار في الغلاية.

• تكتسح الغازات الساخنة عند درجة حرارة عالية أنابيب السخان الفائق وترفع درجة حرارة البخار الذي يعتمد حجمه على درجة حرارة الغاز الخارج تاركًا السخان الفائق وسرعة الغاز.

طلب

تستخدم لتسخين البخار المشبع ، يمكن أن تصل درجة حرارة البخار إلى 900 درجة مئوية.

ترقيات قدرة السخان الفائق لزيادة توليد الطاقة

أرسل لنا البيانات الفنية المطلوبة ، مثل سعة البخار ، والضغط ، ودرجة الحرارة المطلوبة ، إلخ. وسوف نصمم وفقًا لذلك.
