| موك: | 100 مجموعة |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | التعبئة إطار الحديد |
| فترة التسليم: | في غضون 100 يوم بعد الحصول على الدفعة الأولى أو خطاب الاعتماد |
| طريقة الدفع: | L / C ، T / T |
| القدرة على التوريد: | 600 طن شهريا |

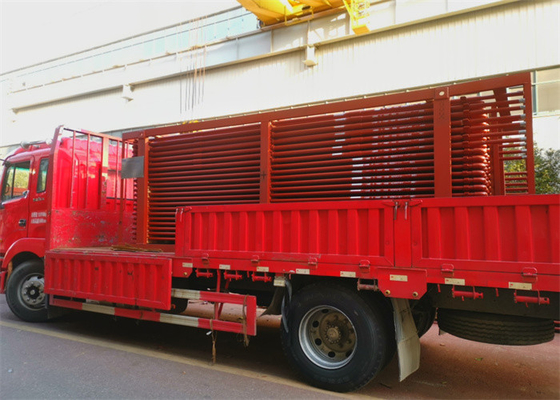

سوبر هيتر وإعادة التدفئة مع الفولاذ المقاوم للصدأ TP304 65x6x6000mm لHRSG
المعايير: سوبر هيتر و ريهيتر
| المواد | فولاذ الكربون ، الفولاذ المسبوب ، أو الفولاذ الحراري الدائم |
| جرعة زائدة من الأنابيب | 8-200ملم |
| أدوات الغسيل | 0.6 ملم - 40 ملم |
مبدأ العمل
السوبر هي الجزء الذي يسخن البخار من درجة حرارة التشبع إلى السوبر بواسطة المرجل. يطلق عليه أيضًا السوبر.
يمكن تقسيم السوبر هيتر إلى نوع الحمل الحراري، ونوع الإشعاع ونوع شبه الإشعاع وفقًا لنمط نقل الحرارة.
وفقًا لخصائص الهيكل ، يمكن تقسيمه إلى نوع أنبوب serpentine ، ونوع الشاشة ، ونوع الحائط ونوع الحائط.
جميعها تتكون من عدد من الأنابيب المتوازية ومجموعة المدخلات والمخارج.
معظم الغلايات الصناعية لا تحتوي على سوبر هيتر لأن العديد من العمليات الصناعية والمرافق لا تتطلب سوى بخار مشبع.
يتم تثبيت سوبر هيترز بشكل عام في محطات توليد الكهرباء والقطارات وغلايات البحرية لتحسين الكفاءة الحرارية لمحطة الطاقة البخارية بأكملها.
مقدمة المنتج
المُسخّن هو في الواقع نوع من سوبر سوبر بخار الذي يسخّن بخار الضغط المنخفض بعد العمل ويصل إلى درجة حرارة معينة.دور التدفئة يزيد من تحسين الكفاءة الحرارية للدورة في محطة الطاقة، ويجعل درجة حرارة البخار من شفرة المرحلة الأخيرة من توربينات البخار التي يتم التحكم فيها ضمن النطاق المسموح به.
التدفئة هي غلاية تحويل البخار من توربينات البخار إلى بخار فائق الحرارة.
الحرارة الجديدة لها وظيفتان: الأولى هي تقليل رطوبة بخار الماء ، وهو أمر مفيد لحماية شفرة التوربين.
ثانيا، يمكن تحسين الكفاءة الداخلية النسبية والمطلقة لتوربينات البخار.
تفاصيل
عموما 30 ~ 60 مم. النوع الأكثر شيوعًا من سوبر سوبر حرارة التدفق هو أنبوب serpentine.لديه مجموعة أنبوب أكثر كثافة ، وتزين في 450 ~ 1000 °C دخان من درجة حرارة غاز الدخان ،غازات الدخان من التآكل الرأسي والجانبييُنقل غاز الدخان الحرارة إلى الأنابيب بشكل رئيسي عن طريق الحمل الحراري، ويتم امتصاص جزء من الحرارة بواسطة الإشعاع.مرتبة في الجزء العلوي من الفرن أو في منفذ، ينتمي إلى نوع الإشعاع أو نصف الإشعاع السوبر. الأول يمتص الحرارة المشعة من شعلة الفرن ، في حين يمتص الأخير أيضًا بعض حرارة الحمل.في غلايات محطات توليد الكهرباء فوق 10 مبا، يتم استخدام كل من نوع الشاشة و نوع الحبل لتعزيز امتصاص الحرارة. سوبر سوبر سوبر المطبقة على الجدار الداخلي من الفرن هي سوبر سوبر مشع،الذي يستخدم نادراًيستخدم سوبر هيتر الجدار في غلاية محطة توليد الكهرباء ذات السعة الكبيرة لتشكيل جدار أعلى الفرن ودخان الحمل. يظهر الصورة ترتيب العديد من سوبر هيتر.الغلايات الصناعية ذات السعة الصغيرة مع سوبر هيتر يمكن أن تلبي المتطلبات فقط مع سوبر هيتر مرحلة واحدة.
تخطيط إعادة التدفئة يتبع تخطيط سوبر هيتر، بما في ذلك الحمل، الإشعاع وشبه الإشعاع.
سخان الحرارة بالتحريك له تدفق عكسي، تدفق أسفل التيار وتدفق مختلط، لفافة واحدة، لفافة مزدوجة، لفافة متعددة، متوازية ومختلفة، عمودية وأفقية،متوازية مع الجدار الأمامي و عمودية على الجدار الأماميتسخين الحرارة عن طريق الحمل الحراري هو السخين الرئيسي الذي يمتص حرارة الحمل الحراري
يشير إعادة التدفئة الإشعاعية إلى إعادة التدفئة التي تمتص إشعاع الفرن.
تشير أجهزة إعادة التدفئة شبه المشعة إلى أجهزة إعادة التدفئة التي تمتص المزيد من الإشعاع من الفرن (أكثر من 1/2 من الحرارة الإجمالية).
مبدأ اختيار المواد من التدفئة هي نفسها التي من سوبر هيتر.درجة حرارة الجدار المصممة أعلى عموماً من درجة حرارة السوبر هيتر من نفس المستوى الحراريأنابيب معدنية من أجهزة التدفئة عالية درجة الحرارة مصنوعة عادة من الفولاذ المسبوب (أنابيب معدنية تحتوي على أكثر من 5٪ من عناصر السبائك). على سبيل المثال 12CrMoV ، الفولاذ 102 ، sa213-t91 ، sa213-tp304 ،sa213-tp347، إلخ
شركة (كور)
أصبحت هوا دونغ بويلر موردًا مؤهلًا رئيسيًا لمصنعي الغلايات المحليين والأجانب وشركات الطاقة ، بما في ذلك شركة أمريكية كوفانتا للطاقة ، شركة AMEC Foster Wheeler ، ALSTOM,شركة Oriental Boiler Limited بواسطة شركة Share Ltd. ، شركة Harbin electric LLC ، شركة Wuxi Hua Guang Boiler Co. ، Ltd. ، شركة Hangzhou Boiler Group Co. ، Ltd.
