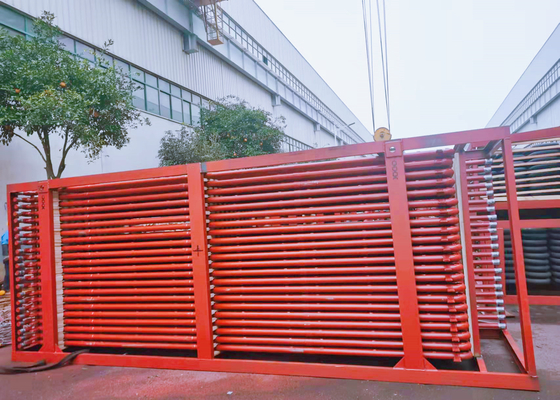

ASME SA210M-A1 يزن 25 طنًا من غلاية المقتصد لمحطة توليد الكهرباء

الموفر المرجل هو نوع من المبادلات الحرارية لتسخين مياه التغذية باستخدام حرارة غاز المداخن.يتدفق غاز المداخن القادم من الأنبوب الخارجي لأعلى ولأسفل حيث يقوم بغسل حزمة الأنبوب ، ويمرر الحرارة إلى جدار الأنبوب.يتدفق الماء من أسفل إلى أعلى ، ويمتص الحرارة من جدار الأنبوب ، وتزداد درجة حرارته.بهذه الطريقة لا يمكن فقط نقل الحرارة المعاكس لتوفير استهلاك المعدن ، ولكن أيضًا مفيد لتدفق الماء / البخار والعادم وكذلك تقليل التآكل.مرة أخرى ، تعمل هذه الطريقة جيدًا لتنظيف الغبار.

المهام

يتمثل الأصل في استخدام المقتصدات في تسخين مياه التغذية باستخدام حرارة مبذر غاز المداخن وذلك لتقليل درجة حرارة العادم وزيادة كفاءة الغلاية ، وتوفير استهلاك الوقود ، وهي الطريقة التي يتم بها تسمية الموفر.في حالة استخدام اقتصاديات الغلايات ، يتم بالفعل تسخين مياه التغذية هنا قبل الوصول إلى سطح تسخين التبخر ، وبالتالي تقل الحرارة على سطح تسخين التبخر وكذلك منطقة التسخين بالتأكيد.يتم وضع المقتصدات المرجل التيار المعاكس.متوسط ​​درجة حرارة مائع العمل أقل من متوسط ​​درجة حرارة الماء المحلول ، ويتم تطبيق التدفق الإلزامي لتهيئة الظروف لتطبيق الأنابيب ذات الجدران الرقيقة والأنابيب ذات القطر الصغير.الهيكل بأكمله ضيق للغاية أيضًا.وبالتالي ، فإن الاختلاف في درجة حرارة نقل الحرارة والفعالية المشتركة في نقل الحرارة أعلى من تلك الخاصة بحزمة أنبوب التبخر بالحمل الحراري التي لها نفس نطاق درجة حرارة الدخان.يمكن لمقتصدات الغلايات أن تحل محل حزم أنابيب التبخر بالحمل الحراري يمكن أن تقلل من استهلاك المعدن بنسبة كبيرة.علاوة على ذلك ، تأتي مياه التغذية الساخنة إلى أسطوانة البخار ، وبهذه الطريقة يمكن أن تقلل من فرق درجة الحرارة بين الماء وجدار أسطوانة البخار ، وفي النهاية تقلل الضغط الحراري لأسطوانة البخار.للأسباب المذكورة أعلاه ، المقتصد الآن هو الأجزاء الأساسية من الغلايات.

تحديد
