مكان المنشأ: | الصين |
اسم العلامة التجارية: | HDB |
إصدار الشهادات: | ASME, EN, ISO |
الحد الأدنى لكمية: | 20 طن |
---|---|
تفاصيل التغليف: | إطار فولاذي |
وقت التسليم: | 30-90 يومًا |
اسم المنتج: | جدار الغشاء المرجل | الكلمة الرئيسية: | لوحة حائط مياه الغلاية |
---|---|---|---|
مادة الأنبوب: | SA192 | شريط مسطح المواد: | Q235B |
طلب: | غلاية مطحنة السكر ، غلاية تعمل بالفحم | تقنية: | صف الانحناء ، رأى |
تسليط الضوء: | جدار غشاء مرجل أنبوب أساسي,لوحة جدار غشاء ماء الغلاية,جدار غشاء مرجل مع رأس مشعب |
ASME Standard Base Tube SA192 مصنوع من جدار غشاء مرجل برأس مشعب
مقدمة المنتج
ألواح الجدران المائية هي سطح التسخين الرئيسي للغلايات ، وتتكون من عدد من صفوف الأنابيب الفولاذية ، مرتبة حول زاوية الغلاية.يوجد في الداخل الماء المتدفق أو البخار ، ويتقبل الخارج حرارة اللهب في فرن الغلاية ، ويمتص بشكل أساسي حرارة الإشعاع لمنتجات الاحتراق ذات درجة الحرارة العالية في الفرن.يرتفع سائل العمل فيه ويتبخر بالحرارة.
النوع الرئيسي لألواح الجدران المائية التي تصنعها شركتنا هو جدار الغشاء.
جدار الماء الغشائي عبارة عن هيكل محكم الهواء يتكون من الأنابيب والزعانف والمزايا هي تقليل تسرب الهواء في الفرن ؛يمكن استخدام جدار مد الأنابيب ، وحمل أقل على الهيكل الصلب وانخفاض تكلفة المرجل ؛هيكل تعليق سهل الاستخدام وتحسين نظام التمدد الحراري ، ومناسب للإنتاج الميكانيكي على نطاق واسع ، ومعدل التجميع العالي ، وسعة تخزين الحرارة المنخفضة ، وتقصير وقت بدء التشغيل والإغلاق.العيب هو أن عملية التصنيع معقدة.غالبًا ما يستخدم جدار الماء الغشائي في الغلايات ذات السعة الكبيرة ودرجة الحرارة العالية والضغط العالي.
وفقًا لعملية التصنيع المختلفة ، يمكن تقسيم جدار الماء الغشائي إلى ثلاثة أنواع: 1. أنابيب الزعانف الملفوفة ملحومة في صفوف ، مع عبء عمل لحام أقل ، لكن أنابيب الزعنفة غالية الثمن.2. يتم لحام الأنبوب العاري والزعنفة (الفولاذ المسطح) في صفوف ، والتي تتميز بتكلفة منخفضة للمواد ويمكن أن تلبي بسهولة متطلبات الملاعب المختلفة ، لكن الصلب المسطح يتطلب دقة عالية ومعدات تشطيب .3 لحام انصهار الأنبوب المكشوف ، الزعانف بين يتم تشكيل الأنابيب عن طريق ملء سلك اللحام ، وتستخدم في الغالب للخطوة الصغيرة بين الأنابيب.يرتبط الملعب بين أنابيب جدار الماء الغشائي بعوامل مثل ضغط المرجل وحمل حرارة الفرن ، وعادة ما يكون s / d هو 1.2-1.5.
تخصيص

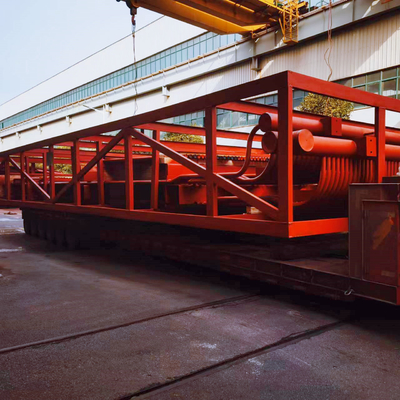

الصور أعلاه عبارة عن جدران غشائية لمشروع باكستاني واحد مع تفاصيل المواصفات أدناه:
اسم | جدران Memebrane |
مواد | ASME SA192M و Q235B |
حجم الأنبوب | 63.5 * 4.5 ملم |
اساسي | حسب معيار ASME / GB |
معدات | معدات إنتاج أوتوماتيكية |
طلب | صيانة غلاية مطحنة السكر وغلاية محطة توليد الكهرباء |
