تداول طبيعي زعنفة فولاذية أنبوب CFB غلاية اقتصادية مع رأس ASME قياسي
تفاصيل المنتج
| مواد: | الكربون الصلب | إستعمال: | محطة توليد الكهرباء / مرجل CFB |
|---|---|---|---|
| يكتب: | الدورة الدموية الطبيعية | بنية: | أنبوب ساخن / ماء |
| انتاج |: | الماء الساخن / البخار | الوقود: | الفحم / الغاز / النفط ، حرارة الماء |
| إبراز |
أنبوب زعنفة الدوران الطبيعي,أنبوب الزعانف المقاوم للصدأ المقتصد,أنبوب الزعانف المقاوم للصدأ المرجل CFB |
||
وصف المنتج

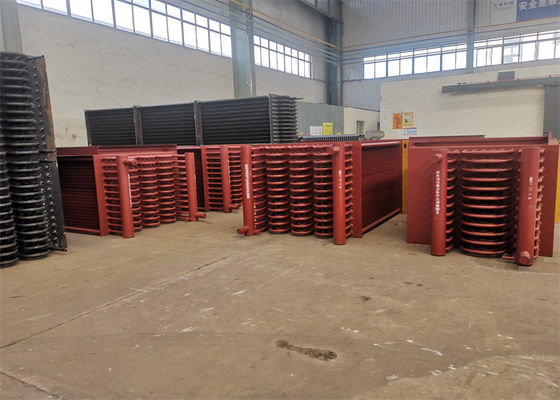

الدوران الطبيعي SA-106B المقتصد أنبوب الزعانف الفولاذية مع معيار ASME الرأس
وظائف المرجل المقتصد
هناك ثلاث مراحل من تغذية الماء في الغلاية المسخنة إلى بخار شديد السخونة: تغذية التسخين المسبق ، التبخر ، والتسخين الزائد.يتم الانتهاء من المراحل الثلاث على ثلاثة أسطح تسخين مختلفة.يتكون بخار الغلاية ودائرة الماء من ثلاثة أسطح تسخين مختلفة بالإضافة إلى أنابيب توصيلها.مقتصدات الغلايات هي واحدة منها ، ومن المناسب للمعدات تسخين مياه التغذية.وبالتالي ، فإن سطح التسخين مع أدنى درجة حرارة لسائل تشغيل الغلاية في بخار الغلاية ودائرة الماء.مائع العمل الذي يمر عبر هذا الجهاز هو ماء أحادي الطور (موفر غير مغلي).
يمكننا فصل وظائف الاقتصاديين على النحو التالي:
1. توفير الوقود: يتم وضع المقتصدات في الجزء الخلفي من الغلايات.بهذه الطريقة يمكن أن تقلل من درجات حرارة الدخان والغاز ، وبالتالي توفير الوقود.
2.تحسين ظروف عمل براميل البخار: بسبب المقتصدات ، تزداد درجة حرارة ماء التغذية عند دخول أسطوانة البخار.إنه يقلل من فرق درجة الحرارة بين مياه التغذية وجدار أسطوانة البخار وكذلك الإجهاد الحراري لأسطوانة البخار ، بحيث يحسن ظروف عمل براميل البخار ويزيد من عمر الخدمة.
3.تقليل تكلفة تصنيع المرجل: حيث يتم تسخين مياه التغذية في اقتصاديات الغلاية.يقلل استخدام قطع الغيار ذات درجات الحرارة المنخفضة كمقتصدات للغلايات لاستبدال بعض ألواح الجدران المائية ذات درجة الحرارة العالية من تكلفة تصنيع الغلايات.
وصف المنتج
· مقتصدات الغلايات تعيد استخدام غاز المداخن المستنفد لتسخين المياه المغذية التي تدخل المرجل.
· بشكل أساسي مبادل حراري صغير ، تعمل المقتصدات على تحسين أداء الغلاية مع زيادة كفاءة الوقود.
· من خلال الزيادة السريعة في درجة حرارة الماء المغذي من خلال غاز المداخن الملتقط ، توفر المقتصدات أيضًا تحسنًا كبيرًا في توليد البخار ووقت الاستجابة.
المواصفات الفنية
الهيكل المادي
يتكون من مجموعة جدية من أنابيب الزعنفة الحلزونية ورؤوس المدخل والمخرج والانحناء والإطار وغيرها من الملحقات.
ترتيب الهيكل
في ترتيب خط / متداخلة.
دور
(1) الموفر هو نظام توليد البخار مثل المرجل.عندما يتم تفريغ غاز العادم من أسطوانة المحرك عبر صمام العادم ، فإنه يذهب إلى المرجل لتوليد البخار عن طريق تسخين الماء.
(2) بعد هذا الغاز يمر من خلال الموفر ، يتم تسخين درجة حرارة غاز العادم المتبقية في الموفر.يساعد على توليد البخار ، ويحسن الكفاءة ويوفر استهلاك الوقود
(3) يستخدم المقتصد الحرارة المهدرة من عادم الغلاية ، والتي من الممكن أن تضيع في الغلاف الجوي (في معظم الحالات) لتسخين مياه التغذية مسبقًا في المرجل ، مما يحسن من كفاءة الغلاية ويقلل من تكاليف الوقود.
متنوع
المقتصد المرجل فائدة
| 1 | ينتج HDB موفرات لمراجل المرافق ، والتي تشمل الغلايات التي تعمل بالفحم أو الخشب أو الزيت أو أنواع الوقود الصلب الأخرى لإنتاج الكهرباء من بخار الغلاية عالي الضغط. |
| 2 | عادة ما توجد هذه المقتصدات في الممر الخلفي للغلاية وموجهة مع الأنابيب التي تعمل أفقيًا. يمر الماء المغذي للغلاية عبر دوائر الموفر في الاتجاه المعاكس لتدفق الغاز (يسمى التدفق المعاكس). |
| 3 | عادةً ما يتم استخدام الأنابيب العارية لتقليل تلوث الرماد ، ولكن بعض الشركات المصنعة للمعدات الأصلية للغلايات تصمم اقتصاداتها بأنابيب ذات زعانف ، إما حلزونية أو ذات زعانف طويلة. |
| 4 | يمكن أن ينتج HDB عناصر اقتصادية إما بأنابيب عارية أو ذات زعانف لولبية أو طويلة الزعانف ، وإذا كنت تفضل ذلك ، أعد تصميم وحدتك إلى أحد أنواع الأنابيب الأخرى.يمكن لـ HDB أيضًا تصنيع رؤوس بديلة لجميع موفرات غلايات المرافق. |
حزمة المرجل المقتصد
| 1 | يتمتع HDB بقدرات تصنيع فريدة يستفيد منها مهندسو Optimus بشكل كامل عند تصميم اقتصاديات مصانع حامض الكبريتيك والمسخنات الفائقة. |
| 2 | غالبًا ما يسمح هذا بتكوين وحدات Optimus لتحقيق كفاءات أعلى في نقل الحرارة مما يؤدي إلى انخفاض متطلبات مساحة السطح ، وبالتالي منتج أقل سعرًا. |
| 3 | يستخدم HDB قدراته في الموقع لزعنفة وثني الأنابيب ، وآلة وتصنيع الرؤوس ، وحفر صفائح الأنابيب ، وقطع وتحضير جميع مواد الغلاف ، وتنفيذ جميع أجزاء الضغط ولحام الغلاف. |
| 4 | وهذا يمنح HDB مزيدًا من التحكم في تسلسل التصنيع والجدول الزمني مما ساعدنا على تحقيق سجل رائع لأداء التسليم في الوقت المحدد. |
HRSG المقتصد
| 1 | تم تكوين المقتصدون لوحدات HRSG الحالية بأنابيب fintub التي تتدلى عموديًا.يحتوي HDB على ملفات مقتصد ملفقة لجميع شركات HRSG OEM تقريبًا ويفهم الميزات الفريدة لكل منها. |
| 2 | في كثير من الحالات ، ترغب المرافق في ترقية اقتصاداتها من الفولاذ الكربوني العادي إلى مادة سبيكة للمساعدة في مقاومة التآكل المتسارع للتدفق (FAC) داخل الرؤوس وانحناءات الأنابيب. |
| 3 | HDB هو متجر شامل لتصنيع المقتصدات لأننا نجهز جميع المواد ونقوم بجميع أجزاء الضغط ولحام المرفقات ، من تشذيب الأنابيب ، وتصنيع الرؤوس ، وتجميع حزمة الملف. |
معايير التصنيع والقبول
| · | JB / T6512 "المرجل مع ظروف تكنولوجيا تصنيع أنبوب زعنفة اللحام المقاومة للتردد العالي" |
| · | HG / T3181 "أنبوب زعنفة اللحام ذات المقاومة العالية التردد" |
| · | JB / T6511 "الشروط الفنية لاختبار الأنابيب ذات الزعانف الحلزونية." |
| · | JB1611 "شروط تجميع صندوق بدة أنبوب المرجل" |
| · | JB / T1612 "ظروف تصنيع ضغط الغلايات". |
| · | JB16I3 "ظروف لحام أجزاء ضغط المرجل." |
المعلمات
| اسم | المقتصد |
| مواصفات الأنبوب ذو الزعانف | وحدة (مم) |
| أنبوب مكشوف (od) | 25-165 |
| أنبوب مكشوف (سميك) | 2-8 |
| سميكة الزعانف | 0.6-3.0 |
| ارتفاع الزعانف | 5-30 |
| الملعب موضوع أنبوب الزعانف | 5-30 |
| طول الأنبوب المزعنفة | ≤12000 |
* ملحوظة: HD BOILER يمكن أن تصمم نوعًا خاصًا من الموفر وفقًا لمتطلبات العميل.
