| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | HD BOILER |
| إصدار الشهادات: | ISO9001 , SGS , TUV , ASME , EN |
| رقم الموديل: | أنبوب زعنفة حلزونية |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | التعبئة إطار الحديد |
| وقت التسليم: | 30-60 يوم |
| شروط الدفع: | الاتحاد الغربي |
| القدرة على العرض: | 1500 طن شهريا |
| مادة الأنبوب: | body{background-color:#FFFFFF} 非法阻断149 window.onload = function () { docu | مادة الزعانف: | CS |
|---|---|---|---|
| اسم المنتج: | أنبوب زعنفة الغلاية الحلزونية | التعبئة: | إطار فولاذي |
| طلب: | نظام المرجل والنظام الصناعي | شهادة: | ISO9001 ، ASME ، EN ، SGS |
| تسليط الضوء: | أنبوب زعنفة مرجل صناعي عالي الكفاءة,أنبوب زعنفة لولبية من الفولاذ المقاوم للصدأ,أنبوب زعنفة حلزونية للغلاية 210 |
||

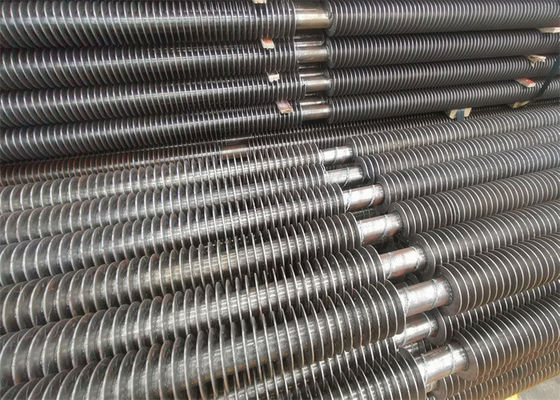

كفاءة عالية أنبوب زعنفة لولبية من الفولاذ المقاوم للصدأ الصناعي للتبادل الحراري
مقدمة عامة
في الوقت الحاضر ، الأنابيب الفولاذية ذات الزعانف الحلزونية هي في الغالب ملفوفة ولحام عالي التردد وأنابيب فولاذية ذات زعانف لولبية مختلطة.أصبحت الأنابيب الفولاذية ذات الزعانف اللولبية بين الطحالب منتجًا متجددًا للأنواع الثلاثة المذكورة أعلاه من الأنابيب الفولاذية ذات الزعانف الحلزونية نظرًا لعمرها التشغيلي الطويل وأداء نقل الحرارة المستقر وواضح كل تأثير توفير.تظهر مزاياها في الجوانب التالية:
1. عمر خدمة طويل ، أكثر من 3 أضعاف عمر لف الأنابيب الفولاذية ذات الزعانف الملحومة.
2. قطع القوس لجذر الزعانف والأنبوب والسطح الأملس للزعانف يقضي تمامًا على ظاهرة تراكم الرماد وانسداد الرماد وخبث أشكال أخرى من أنابيب الزعنفة بسبب الطي غير المتساوي لجذر الزعنفة.
3. يتم رفع دعوى ضد تقنية الدرفلة على الساخن لتحسين الكثافة وقوة الخضوع وقوة الشد ومقاومة التآكل للهيكل المعدني.
4. لأن الزعنفة والأنبوب متكاملان وموزعان في شريط لولبي ، فإن قدرة تحمل الضغط للأنابيب ذات الزعانف الحلزونية المتكاملة تكون أكثر من 3 مرات من الأنبوب الفولاذي غير الملحوم بنفس السماكة والقطر الداخلي.
5. مقاومة التآكل ، والتي تحل مشكلة التآكل الخطير لسطح التسخين الحراري للغلاية التي تعمل بالفحم بسبب سرعة الرياح العالية وتركيز الرماد العالي (خاصة الغلايات ذات الطبقة المميعة المتداولة).
6. هيكل أنبوب الزعنفة المتكامل يزيل تمامًا المقاومة الحرارية للتلامس التي لا يمكن لبنية الأنبوب الزعنفة الأخرى التغلب عليها.بالإضافة إلى ذلك ، فإن المقطع الطولي للزعنفة عبارة عن هيكل شبه منحرف ، لذلك تم تحسين كفاءة نقل الحرارة إلى أقصى حد.
7. تم اعتماد التبادل الحراري للسطح الموسع للزعنفة الحلزونية المتكاملة.في ظل نفس ظروف العمل ، يكون معامل نقل الحرارة لحزمة الأنبوب 3.5-5.5 مرة من الأنبوب الفولاذي غير الملحوم بنفس السماكة والقطر الداخلي ، ومرتين من الأنبوب الفولاذي ذو الزعانف الملحومة بنفس المواصفات.
8. الزعانف والأنابيب عبارة عن هيكل متكامل ، لذلك يمكن استخدامها في درجات الحرارة العالية والبيئة القاسية.لن يكون هناك عدم استقرار في أداء نقل الحرارة بسبب ارتخاء وتساقط الزعانف في أشكال أخرى من الأنابيب الفولاذية ذات الزعانف.
تستخدم الأنابيب ذات الزعانف الحلزونية على نطاق واسع في استرداد الحرارة لموفر المرجل ، والتسخين المسبق للهواء ، ومراجل الحرارة الضائعة ، وكذلك معدات التبادل الحراري في الصناعة الكيميائية ، وأوعية الضغط وغيرها من المجالات.كما زادت سعة الوحدات المستخدمة في الغلايات من صغيرة إلى كبيرة ، وتتزايد تطبيقاتها يومًا بعد يوم.في الوقت الحاضر ، يمكن للعديد من المصنّعين المحترفين في الصين إنتاج لحام بمقاومة عالية التردد ، وأنابيب ذات زعانف لولبية مختلطة ، وقد تم تطوير وتصميم وتصنيع معدات الإنتاج والتكنولوجيا للأنابيب ذات الزعانف من الاستيراد والهضم والامتصاص إلى التطوير الذاتي.وصلت الجودة إلى متطلبات المعايير الأجنبية المتقدمة.
مزايا استخدام الأنابيب ذات الزعانف:
1. يتم زيادة مساحة نقل الحرارة في الفضاء الفعال لتحسين تأثير نقل الحرارة.
2. تقليل مساحة شغل سطح نقل الحرارة وتقليل حجمه ، خاصة للغلايات سريعة التحميل.
3. تقليل تكلفة المعدات وتحسين سلامة المعدات.
4. بسبب انخفاض انخفاض ضغط جانب الماء ، يتم تقليل تكلفة التشغيل.
5. تم زيادة صلابة الأنابيب ذات الزعانف ، وتحسين المقاومة الزلزالية للأنبوب.
طريقة التصنيع
يمكن تصنيع الأنابيب ذات الزعانف الحلزونية بطرق مختلفة.في الوقت الحاضر ، هناك العديد من طرق التصنيع الرئيسية للأنابيب ذات الزعانف المستخدمة في المبادلات الحرارية مثل الغلايات وأوعية الضغط.
أنبوب لحام ذو زعانف حلزونية بمقاومة عالية التردد
الأنبوب ذو الزعانف اللولبية المقاومة للتردد العالي هو نوع من تيار التردد العالي المستورد إلى الأجزاء الملحومة.باستخدام حرارة المقاومة الناتجة عن التيار من خلال سطح التلامس للوصلات الملحومة والمناطق المجاورة ، يمكن أن يصل سطح التلامس الملحوم إلى الحالة البلاستيكية للذوبان أو شبه الذوبان ، ثم يتم تطبيق الضغط المناسب على سطح التلامس الملحوم ، لإكمال أعمال لحام الأنابيب ذات الزعانف.
أنبوب ذو زعانف لولبية ملحومة
الأنبوب ذو الزعانف اللولبية الملحومة هو نوع من حشو المعادن بنقطة انصهار أقل من تلك الموجودة في الجزء الملحوم ، ثم تسخين درجة حرارة اللحام بالنحاس.عندما لا يذوب الجزء الملحوم ، فإن بئر الذوبان يبلل وينحاس ، ويشكل مفصل اللحام بالاعتماد على تمدد وتشتت نقطة التلامس للجزء الملحوم ، وبالتالي يتم الانتهاء من لحام الأنبوب الحلزوني ذو الزعانف.
أنبوب ذو زعانف حلزوني متكامل
يتكون الأنبوب ذو الزعانف الحلزونية المتكاملة من بثق وربط أنبوب سميك الجدار (أنبوب البليت) في ظل حالة التسخين المستمر بالتردد المتوسط ، وهو معروف بأحدث طريقة لتصنيع الأنبوب ذي الزعانف في السوق المحلية.تم تطويره من قبل شركة محلية وتم تطبيق أنبوب الزعانف المتكامل الذي تم بحثه وتطويره بالإضافة إلى معدات تصنيع الأنابيب ذات الزعانف المتكاملة المصنّعة ذاتيًا للحصول على براءات الاختراع.
مراقبة الجودة
| 1 | تقرير اختبار التأثير وحساب القوة مع معلومات المواد المطبقة. |
| 2 | تقرير 100٪ NDT (فحص غير مدمر) للوحة الفولاذية والأنبوب والقطب الكهربي. |
| 3 | تقرير فحص اختبار الأشعة السينية والأشعة واختبار اختراق السائل (خط اللحام): لضمان جودة المرجل بالكامل. |
| 4 | تقرير الاختبار الهيدروليكي: تأكد من ضغط العمل القياسي والسلامة. |
تعريف عن الشركة
تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، Ltd (المتاجرة باسم HD Boiler) ، تنتج محطة طاقة ؛صناعي؛الحرارة المهدرةحرق النفايات؛الكتلة الحيوية.الناقل الحراري العضوي والمراجل البخارية الكهربائية.إلى جانب مجموعة شاملة من أسطح التدفئة ، تقدم HD Boiler إلى السوق خدمة فريدة بما في ذلك تصميم الغلاية وتصنيعها وتركيبها وصيانتها واستبدال أجزاء ضغط الغلاية.
