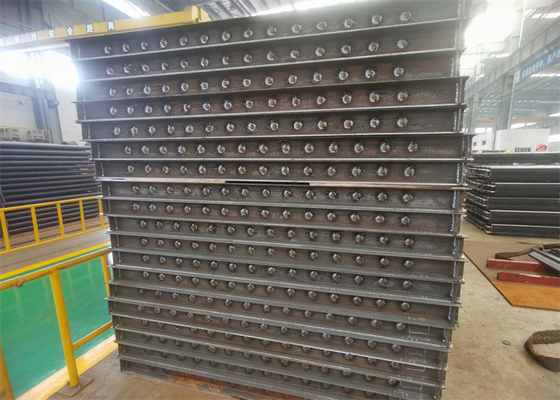

أنبوب زعنفة مسننة من سوجيركان غلاية المقتصد لمبادل حراري فائق التسخين

أنبوب زعنفة مسنن أنبوب زعنفة مرجل سوجيركان لمبادل حراري غلاية المقتصد

وظيفة جهاز الإقتصاد

(1) الموفر هو نظام توليد البخار مثل المرجل.عندما يتم تفريغ غاز العادم من أسطوانة المحرك عبر صمام العادم ، فإنه يذهب إلى المرجل لتوليد البخار عن طريق تسخين الماء.

(2) بعد أن يمر هذا الغاز من خلال الموفر ، يتم تسخين درجة حرارة غاز العادم المتبقية في الموفر.يساعد على توليد البخار ، كما أنه يحسن الكفاءة ويوفر استهلاك الوقود

(3) يستخدم المقتصد الحرارة المهدرة من عادم الغلاية ، والتي من الممكن أن تضيع في الغلاف الجوي (في معظم الحالات) لتسخين مياه التغذية مسبقًا في المرجل ، مما يحسن من كفاءة الغلاية ويقلل من تكاليف الوقود.

أنواع
هناك ثلاث مراحل من تغذية الماء في الغلاية المسخنة إلى بخار شديد السخونة: تغذية التسخين المسبق ، التبخر ، والتسخين الزائد.يتم الانتهاء من المراحل الثلاث على ثلاثة أسطح تسخين مختلفة.يتكون بخار الغلاية ودائرة الماء من ثلاثة أسطح تسخين مختلفة بالإضافة إلى أنابيب توصيلها.مقتصدات الغلايات هي واحدة منها ، ومن المناسب للمعدات تسخين مياه التغذية.وبالتالي ، فإن سطح التسخين مع أدنى درجة حرارة لسائل تشغيل الغلاية في بخار الغلاية ودائرة الماء.مائع العمل الذي يمر عبر هذا الجهاز هو ماء أحادي الطور (موفر غير مغلي).

تستخدم غلايات الضغط العالي في الغالب موفرات من النوع غير المغلي.هذا لأنه عندما يكون الضغط أعلى ، تنخفض حرارة التبخر الكامنة ، بينما تزداد حرارة الماء الساخن ، لذلك من الضروري إرسال بعض الماء لتسخينه في ألواح الجدران المائية لمنع الخبث على السطح. أسطح تسخين مخارج الفرن والفرن بداخله بسبب درجات الحرارة العالية جدًا في الأفران وغاز المداخن الخارج.لذلك عادة ما تستخدم غلايات الضغط العالي للغاية موفرات من النوع غير المغلي.
العامل الرئيسي للنظر في أي نوع من المقتصدات هو معلمات الغلاية.عندما تختلف معلمات الغلاية ، فإن نسبة امتصاص الحرارة اللازمة في ثلاث مراحل لتسخين مائع العمل تحدث اختلافات.لذلك يجب تغيير الترتيبات المقابلة لأسطح التسخين الثلاثة أيضًا.بالنسبة للوحدات الكبيرة ذات المعلمات العالية ، يكون امتصاص الحرارة التبخيري أقل ، في حين أن امتصاص الحرارة للماء بالتسخين ، وامتصاص الحرارة للبخار عن طريق التسخين الزائد ، وامتصاص الحرارة عن طريق إعادة التسخين كبير جدًا.وبالتالي ، فإن المقتصدات من النوع غير الغليان هي النوع الرئيسي لمراجل وحدة الضغط الفائقة.


المهام

1- توفير الوقود: يتم وضع المقتصدات في الجزء الخلفي من الغلايات.بهذه الطريقة يمكن أن تقلل من درجات حرارة الدخان والغاز ، وبالتالي توفير الوقود.
2.تحسين ظروف عمل براميل البخار: بسبب المقتصدات ، تزداد درجة حرارة ماء التغذية عند دخول أسطوانة البخار.إنه يقلل من فرق درجة الحرارة بين مياه التغذية وجدار أسطوانة البخار وكذلك الإجهاد الحراري لأسطوانة البخار ، بحيث يحسن ظروف عمل براميل البخار ويزيد من عمر الخدمة.
3.تقليل تكلفة تصنيع المرجل: حيث يتم تسخين مياه التغذية في اقتصاديات الغلاية.يقلل استخدام قطع الغيار ذات درجات الحرارة المنخفضة كمقتصدات للمراجل لاستبدال بعض ألواح الجدران المائية ذات درجات الحرارة العالية المرتفعة تكلفة تصنيع الغلايات.

تحديد


مراقبة الجودة

1. اختبار التأثير وتقرير حساب القوة مع معلومات المواد المطبقة.
2. 100٪ تقرير NDT (فحص غير مدمر) للوحة الفولاذية والأنبوب والقطب الكهربي
3. تقرير فحص اختبار الأشعة السينية وأشعة واختبار اختراق السائل (خط اللحام): لضمان جودة المرجل بالكامل
4. تقرير الاختبار الهيدروليكي: ضمان سلامة وضغط العمل القياسي
