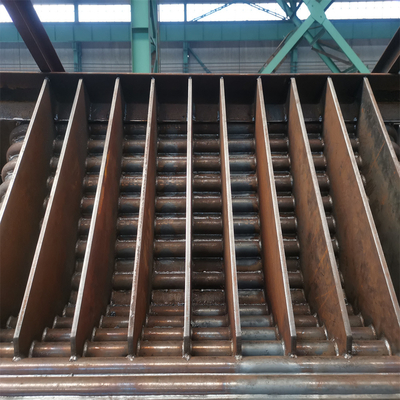

تسخين سطح الغشاء المرجل جدار الأرجون قوس اللحام محطة توليد الكهرباء عالية الضغط
تفاصيل المنتج
| ضغط: | ضغط مرتفع | بنية: | أنبوب النار / الماء |
|---|---|---|---|
| الوقود: | الفحم / الغاز / الفحم الحجري / حرارة الماء | اسم المنتج: | جدران مياه الغلايات |
| مجموعة من التطبيقات: | صناعية / محطة كهرباء | تجربة الاقتراب من الموت: | 100٪ PT ، 100 RT ، 100٪ UT |
| إبراز |
جدار غشاء المرجل القوسي الأرجون,لحام القوس لجدران مياه الغلايات,سطح تسخين جدار غشاء الغلاية |
||
وصف المنتج
الأرجون قوس اللحام ارتفاع ضغط محطة توليد الكهرباء تسخين سطح الغشاء جدار الغشاء
جدار الماء الغشاء وصف
جدار الماء الغشائي هو هيكل محكم الهواء يتكون من الأنابيب والزعانف والمزايا هي تقليل تسرب الهواء في الفرن ؛يمكن استخدام جدار مد الأنابيب ، وحمل أقل على الهيكل الصلب وانخفاض تكلفة المرجل ؛هيكل تعليق سهل الاستخدام وتحسين نظام التمدد الحراري ، ومناسب للإنتاج الميكانيكي على نطاق واسع ، ومعدل التجميع العالي ، وسعة تخزين الحرارة المنخفضة ، وتقصير وقت بدء التشغيل والإغلاق.العيب هو أن عملية التصنيع معقدة.غالبًا ما يستخدم جدار الماء الغشائي في الغلايات ذات السعة الكبيرة ودرجة الحرارة العالية والضغط العالي.
وفقًا لعملية التصنيع المختلفة ، يمكن تقسيم جدار الماء الغشائي إلى ثلاثة أنواع (انظر الشكل 1): 1. أنابيب الزعانف الملفوفة ملحومة في صفوف ، مع حمل عمل لحام أقل ، لكن أنابيب الزعنفة غالية الثمن.2. يتم لحام الأنبوب العاري والزعنفة (الفولاذ المسطح) في صفوف ، والتي تتميز بتكلفة منخفضة للمواد ويمكن أن تلبي بسهولة متطلبات الملاعب المختلفة ، لكن الصلب المسطح يتطلب معدات عالية الدقة والتشطيب .3 لحام انصهار الأنبوب العاري ، والزعانف بين يتم تشكيل الأنابيب عن طريق ملء سلك اللحام ، وتستخدم في الغالب للخطوة الصغيرة بين الأنابيب.يرتبط الملعب بين أنابيب جدار الماء الغشائي بعوامل مثل ضغط المرجل وحمل حرارة الفرن ، وعادة ما يكون s / d هو 1.2-1.5.
يتم تبريد سطح التسخين المرتب على الجدار الداخلي للفرن بشكل أساسي بالماء ، وهو ما يسمى بجدار الماء.إنه سطح تسخين التبخر الرئيسي لمرجل محطة الطاقة.الوظائف الرئيسية لجدار الماء هي:
(1) امتصاص الحرارة المشعة في الفرن ، وتسخين الماء في بخار مشبع ؛
(2) حماية جدار الفرن ، وتبسيط هيكل جدار الفرن ، وتقليل وزن جدار الفرن ، والذي يرجع بشكل أساسي إلى امتصاص الحرارة المشعة في جدار الماء لجدار الفرن ، بحيث تكون درجة حرارة جدار الفرن انخفاض؛
(3) امتصاص الحرارة في الفرن ، يتم تبريد غاز المداخن إلى درجة الحرارة التي يسمح بها مخرج الفرن ، وهو أمر مفيد لتقليل الخبث في الفرن ومنع الخبث في مخرج الفرن ؛
(4) يمتص جدار الماء الحرارة المشعة عند درجة حرارة عالية في الفرن وله تأثير نقل حرارة جيد ، لذلك يمكنه تقليل استهلاك فولاذ المرجل وتكلفة المرجل.
مزايا
1.ضمان إحكام غلق جدار الفرن وتقليل تسرب الهواء في غرفة الاحتراق.
2- تحقيق التبريد الكامل بغرفة الاحتراق بالماء ، مما يساعد على منع تكون فحم الكوك في حالة الاحتراق المكثف.
3.القدرة الصغيرة لتخزين الحرارة ، والتدفئة السريعة لغرفة الاحتراق والتبريد السريع ، يمكن أن تقصر من وقت التبريد لبدء وتوقف الغلاية.
4. من المناسب استخدام جدار فرن الأنابيب ، مما يقلل بشكل كبير من حمل إطار المرجل وهو مناسب للتعليق.
5 بالمقارنة مع الأنبوب البصري ، تم تحسين قدرة الأنبوب على امتصاص الحرارة.
6. تم تحسين درجة الدمج المسبق لمكونات الغلاية ، وهو أمر مريح ويقلل من عبء عمل التثبيت.
مواصفات جدار الغشاء المائي
| اسم | لوحة المياه الغشائية |
| مواد | الكربون الصلب والسبائك والفولاذ المقاوم للصدأ |
| حجم الأنبوب | Φ38 - 76 ملم ، تخصيص |
| اساسي | ISO ، ASME |
| نموذج | رصع |
| طلب | يمكن تركيبه حول غرفة احتراق الغلاية |
ورشة لوحة ووتر وول
ملحوظة
| 1 | التحكم في اختراق اللحام لتلبية المتطلبات الميكانيكية ومتطلبات نقل الحرارة. التحكم في التشوه إلى التفاوتات المقبولة. |
| 2 | تتطلب الألواح بشكل روتيني استقامة في ورشة العمل بعد اللحام والمعالجة الحرارية ، والسؤال الذي يجب الإجابة عليه هو هل يمكن للمحل أن يفي بعد ذلك بتفاوتات الأبعاد المطلوبة لتركيب موقع ناجح؟ |
| 3 | هل يمكن استخدام إجراءات التعامل مع المتاجر الحالية كما هي دون إضافة ضوابط زائدة من شأنها إضافة التكلفة والجدول الزمني. |
| 4 | قد تتسبب أهمية التسخين المسبق وصيانته من خلال عملية اللحام في حدوث عدد من مشكلات المناولة ومعالجة المتاجر التي ستؤدي إلى زيادة التكلفة بشكل كبير. |
مراقبة الجودة
1. مساحة تصنيع 200000 متر مربع
2. 150 مهندساً
3. 400 لحام مشفر
4. 60 مفتشًا مرخصًا (مدربون NDT من المستوى الثالث)
5. تراخيص من الفئة أ لتصميم وتصنيع الغلايات
6. نظام الجودة ISO 9001: 2008
7. شهادة ASME للغلايات الكهربائية
8. ترخيص ختم ASME 'S' و 'U' و NB
تعريف عن الشركة
تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، Ltd (المتاجرة باسم HD Boiler) ، تنتج محطة طاقة ؛صناعي؛الحرارة المهدرةحرق النفايات؛الكتلة الحيوية.الناقل الحراري العضوي والمراجل البخارية الكهربائية.إلى جانب مجموعة شاملة من أسطح التدفئة ، تقدم HD Boiler إلى السوق خدمة فريدة بما في ذلك تصميم الغلاية وتصنيعها وتركيبها وصيانتها واستبدال أجزاء ضغط الغلاية.
