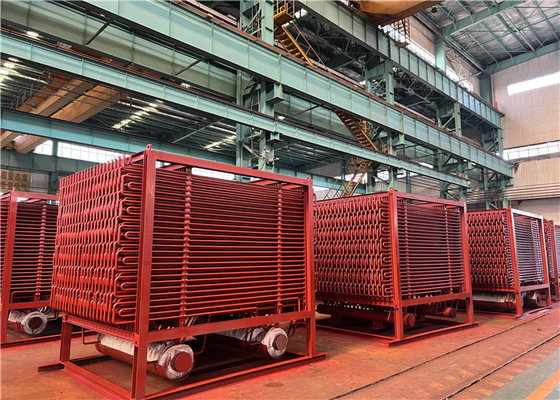

SA210A1 أنابيب غلاية اقتصادية مع رأس مشعب لمحطة توليد الطاقة التي تعمل بالفحم
تفاصيل المنتج
| المواد: | A210A1 الكربون الصلب | استخدام: | محطة توليد الكهرباء |
|---|---|---|---|
| النوع: | الدورة الدموية الطبيعية | الهيكل: | أنبوب ساخن / ماء |
| انتاج |: | الماء الساخن / البخار | الوقود: | الفحم / الغاز / النفط ، حرارة الماء |
| إبراز |
أنابيب غلاية المقتصد مع رأس الفتحات,أنابيب غلاية المقتصد لحرق الفحم,أنابيب فولاذية كربونية غلاية اقتصادية |
||
وصف المنتج
SA210A1 أنابيب غلاية المقتصد مع رأس الفتحات لمحطة توليد الطاقة بالغلايات التي تعمل بالفحم
مقدمة
اقتصاديات الغلايات هي أجهزة تبادل حراري ذات أنابيب زعانف تسخن سائلًا ، وأحيانًا الماء ، ولكن في بعض الأحيان لا تتجاوز الغرض من غليان السائل.يمكننا تصنيع ثلاثة أنواع من موفر المرجل ، موفر الأنبوب العاري ، موفر الأنبوب ذو الزعانف H وموفر الأنبوب ذو الزعانف الحلزوني.موفر الأنبوب ذو الزعانف H هو موفر عالي الكفاءة لمبادل حراري يتكون من أنابيب زعانف H.
بالمقارنة مع موفر الأنبوب العاري ، يمكن لموفر الأنبوب ذو الزعانف H تكبير منطقة التبادل الحراري وتقليل عدد الأنابيب.يمكنه أيضًا زيادة مساحة تدفق غاز المداخن من أجل تقليل سرعة تدفق غاز المداخن والتآكل.
يمكن تصنيع الأنبوب ذو الزعانف على شكل H كأنابيب مزدوجة الزعانف ، مع صلابة عالية لتناسب صف الأنبوب الطويل.
المقتصد ذو الزعانف الحلزونية عبارة عن معدات نقل حرارة مصممة حديثًا ، وتتكون من أنابيب زعنفة لولبية للتغلب على التآكل الشديد ووقت الخدمة القصير.
تحديد
| وصف | المقتصد المرجل |
| مادة | سبائك الصلب ، الكربون الصلب ، SA210C ، SA213T22 ، إلخ. |
| معيار المواد | ASTM أو EN أو ISO إلخ. |
| البعد | التخصيص |
| وزن |
الحد الأدنى: 10 طن الحد الأقصى: 1000 طن |
| عملية الصهر: | EF + LF + VD |
| عملية | المواد ← السبيكة ← الدرفلة على الساخن / البارد ← المعالجة الحرارية (التطبيع + التقسية) ← الفحص ← المعالجة بالقطع الخشنة ← UT ← المعالجة الحرارية الثانية ← المعالجة النهائية ← الفحص |
| معيار UT | ASTM A388 أو EN10228 ، إلخ |
المواصفات الفنية
الهيكل المادي
يتكون من جدية من أنابيب الزعنفة الحلزونية ورؤوس المدخل والمخرج والانحناء والإطار وغيرها من الملحقات.
ترتيب الهيكل
في ترتيب خط / متداخلة.
وظيفة
(1) المقتصد هو نظام توليد البخار مثل المرجل.عندما يتم تفريغ غاز العادم من أسطوانة المحرك عبر صمام العادم ، فإنه يذهب إلى المرجل لتوليد البخار عن طريق تسخين الماء.
(2) بعد أن يمر هذا الغاز من خلال الموفر ، يتم تسخين درجة حرارة غاز العادم المتبقية في الموفر.يساعد على توليد البخار ، ويحسن الكفاءة ويوفر استهلاك الوقود
(3) يستخدم المقتصد الحرارة المهدرة من عادم الغلاية ، والتي قد تضيع في الغلاف الجوي (في معظم الحالات) لتسخين مياه التغذية مسبقًا في المرجل ، مما يحسن من كفاءة الغلاية ويقلل من تكاليف الوقود.
متنوع
المقتصد المرجل فائدة
| 1 | ينتج HDB موفرات لمراجل المرافق ، والتي تشمل الغلايات التي تعمل بالفحم أو الخشب أو الزيت أو أنواع الوقود الصلب الأخرى لإنتاج الكهرباء من بخار الغلاية عالي الضغط. |
| 2 | عادة ما توجد هذه المقتصدات في الممر الخلفي للغلاية وتوجه مع الأنابيب التي تعمل أفقيًا. يمر الماء المغذي للغلاية عبر دوائر الموفر في الاتجاه المعاكس لتدفق الغاز (يسمى التدفق المعاكس). |
| 3 | عادةً ما يتم استخدام الأنابيب المكشوفة لتقليل تلوث الرماد ، ولكن بعض الشركات المصنعة للمعدات الأصلية للغلايات تصمم اقتصاداتها بأنابيب ذات زعانف ، إما حلزونية أو ذات زعانف طويلة. |
| 4 | يمكن أن ينتج HDB عناصر اقتصادية إما بأنابيب عارية أو ذات زعانف لولبية أو طويلة الزعانف ، وإذا كنت تفضل ذلك ، أعد تصميم وحدتك إلى أحد أنواع الأنابيب الأخرى.يمكن لـ HDB أيضًا تصنيع رؤوس بديلة لجميع موفرات غلايات المرافق. |
حزمة المرجل المقتصد
| 1 | يتمتع HDB بقدرات تصنيع فريدة يستفيد منها مهندسو Optimus استفادة كاملة عند تصميم اقتصاديات مصانع حامض الكبريتيك وسخانات الطاقة الفائقة. |
| 2 | غالبًا ما يسمح هذا بتكوين وحدات Optimus لتحقيق كفاءات أعلى في نقل الحرارة مما يؤدي إلى انخفاض متطلبات مساحة السطح ، وبالتالي منتج أقل سعرًا. |
| 3 | يستخدم HDB قدراته في الموقع لزعنفة وثني الأنابيب ، وآلة وتصنيع الرؤوس ، وحفر صفائح الأنابيب ، وقطع وتحضير جميع مواد التغليف ، وتنفيذ جميع أجزاء الضغط ولحام الغلاف. |
| 4 | وهذا يمنح HDB مزيدًا من التحكم في تسلسل التصنيع والجدول الزمني مما ساعدنا على تحقيق سجل رائع لأداء التسليم في الوقت المحدد. |
HRSG المقتصد
| 1 | يتم تكوين المقتصدون لوحدات HRSG الحالية مع أنابيب fintub التي تتدلى عموديًا.يحتوي HDB على ملفات مقتصد ملفقة لجميع شركات HRSG OEM تقريبًا ويفهم الميزات الفريدة لكل منها. |
| 2 | في كثير من الحالات ، ترغب المرافق في ترقية اقتصاداتها من الفولاذ الكربوني العادي إلى مادة سبيكة للمساعدة في مقاومة التآكل المتسارع للتدفق (FAC) داخل الرؤوس وانحناءات الأنابيب. |
| 3 | HDB هو متجر شامل لتصنيع المقتصدات لأننا نجهز جميع المواد ونقوم بجميع أجزاء الضغط واللحام المرفق ، من تشذيب الأنابيب ، وتصنيع الرؤوس ، وتجميع حزمة الملف. |
معايير التصنيع والقبول
| · | JB / T6512 "المرجل مع ظروف تكنولوجيا تصنيع أنبوب زعنفة اللحام المقاومة للتردد العالي" |
| · | HG / T3181 "أنبوب زعنفة اللحام ذات المقاومة العالية التردد" |
| · | JB / T6511 "الشروط الفنية لاختبار الأنابيب ذات الزعانف الحلزونية." |
| · | JB1611 "شروط تجميع صندوق بدة أنبوب المرجل" |
| · | JB / T1612 "ظروف تصنيع ضغط الغلايات". |
| · | JB16I3 "ظروف لحام أجزاء ضغط المرجل." |
* ملاحظة: HD BOILER يمكن أن تصمم نوعًا خاصًا من الموفر وفقًا لمتطلبات العميل.
