جدار غشاء المرجل لتحسين كفاءة غرفة الاحتراق مع معيار ASME

جدار غشاء المرجل لتحسين كفاءة غرفة الاحتراق بمعيار ASME

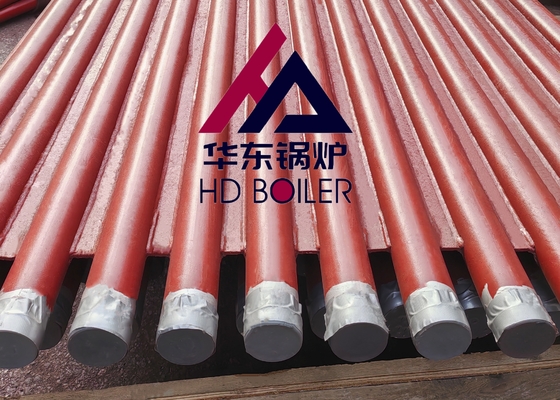

مقدمة عن المنتج: جدار غشاء المرجل

       جدار الماء الغشائي عبارة عن هيكل محكم الإغلاق مصنوع من الأنابيب والزعانف الملحومة. المزايا هي تسرب الهواء الأقل في الفرن ، ويمكن استخدام جدار الفرن الممدود بالأنابيب لتقليل حمل الهيكل الفولاذي وتقليل تكلفة المرجل ؛ تسهيل استخدام هياكل التعليق وتحسين نظام التمدد الحراري ؛ إنه مناسب للإنتاج الآلي على نطاق واسع وله معدل تجميع مرتفع ؛ سعة تخزين الحرارة صغيرة ، ويتم تقصير وقت البدء والإيقاف. العيب هو أن عملية التصنيع معقدة. تستخدم المراجل ذات السعة الكبيرة ودرجة الحرارة العالية والضغط العالي في الغالب جدران المياه الغشائية.

تصنيف

وفقًا لعمليات التصنيع المختلفة ، هناك ثلاثة أنواع من جدران التبريد المائي الغشائية:

(1) النوع الأول ملحوم في صفوف بأنابيب زعانف ملفوفة ، وحجم اللحام صغير ، لكن أنابيب الزعانف باهظة الثمن.

(2) يتم لحام الأنبوب العادي والزعانف (الفولاذ المسطح) في صفوف ، وتكلفة المواد منخفضة ، ومن السهل تلبية متطلبات مجموعة متنوعة من الملعب ، لكن الفولاذ المسطح له متطلبات دقة عالية ويتطلب معدات تشطيب.

(3) لحام تلبيد الأنبوب العادي ، يتم تشكيل الزعنفة بين الأنابيب عن طريق ذوبان سلك اللحام وملئه ، والذي يستخدم في الغالب لشاشة الأنبوب ذات الملعب الصغير بين الأنابيب. يرتبط الملعب بين الأنابيب لجدار الماء الغشائي بضغط المرجل وحمل حرارة الفرن وعوامل أخرى ، وعادة ما يكون s / d 1.2 ~ 1.5.

المزايا

الوصف

        تُستخدم ألواح جدار الماء في مراجل استعادة حرارة النفايات. نقوم بتصنيع ألواح جدار الماء. يتم تصنيعها من أنابيب الصلب الكربوني وفقًا لرسومات ومواصفات العملاء. يتم إيلاء عناية خاصة للشكل البيضاوي والترقق في الجزء المنحني ، أثناء التصنيع.

نقوم بتصنيع وتوريد مجموعة شاملة من ألواح Waterwall. من المعروف أن الأنابيب التي نقدمها تتحمل ضغطًا داخليًا كبيرًا كشريط مستمر من مادة الزعانف يتم لفها حلزونيًا على الأنبوب. من المعروف أن هذه الأنابيب توفر الحرارة بشكل موحد مما يؤدي إلى زيادة إنتاج الحرارة.        الوظيفة الرئيسية لألواح جدار الماء في المرجل هي امتصاص الحرارة المتولدة عن اللهب أو الغازات الساخنة ذات درجة الحرارة العالية وتوليد البخار أو الماء الساخن في الأنابيب ، وبالتالي تقليل درجة الحرارة في الغرفة.

تفاصيل البناء

خصائص الجمع بين جدار التبريد المائي الغشائي هي كما يلي:

1. تحقق من عرض وطول وتسوية وقطر الصف الأنبوبي واضبطها عند رفع الصف الأنبوبي المجزأ على إطار التجميع. إذا كان عرض صف الأنبوب أكبر من الحجم المحدد أو أقل منه ، فيمكن قطع الزعنفة إلى الطول المناسب ، وتعديلها إلى الحجم المحدد ثم إعادة لحامها. عندما يتجاوز فرق القطر للصف الأنبوبي lOmm ، يمكن قطع الزعانف بين بعض الأنابيب ذات الحجم الأكبر لتقليل المسافة بين الأنابيب للقضاء على فرق القطر ، ثم يمكن لحام الزعانف. عندما يتجاوز عدم استواء الصف الأنبوبي النطاق المسموح به ، يمكن استخدام إطار الرافعة لتصحيح الضغط العلوي للرافعة.
2. يختلف وصلة الأنبوب للصف الأنبوبي عن وصلة الأنبوب المفرد. يتقلص وصلة اللحام لأنبوب واحد بحوالي 1-2 مم بعد اللحام ، وهو ما ليس له تأثير على الأنابيب الأخرى. لكن الصف الأنبوبي ليس هو نفسه ، قسمان من الصف الأنبوبي لحام بعقب ، إذا كان من جانب إلى آخر من تسلسل اللحام ، فإن اللحام إلى نهاية الأنبوب الناجم عن التشوه كبير جدًا. لذلك ، قبل لحام المؤخرة ، يجب قياس خلوص المؤخرة لوصلة اللحام هذه بشكل شامل ، ووفقًا لخلوص المؤخرة صغير جدًا ، معتدل ، تصنيف كبير جدًا ، إذا كان خلوص المؤخرة كبيرًا جدًا أو صغيرًا جدًا ، فيجب أن تأخذ طريقة قطع الأنبوب ، واستبدالها بأنبوب قصير معتدل. في هذا الوقت ، بسبب انكماش اللحام ، سيصبح الأنبوب ذو الفجوة الأكبر قابلاً للحام. من أجل تقليل تشوه انكماش لحام الأنابيب ، يجب اعتماد طريقة اللحام المتماثل والمتقاطع.
3. الجزء السفلي من جدار التبريد المائي الأمامي والخلفي به قاع الفرن (دلو الرماد البارد) ، والجزء العلوي من جدار التبريد المائي الخلفي به زاوية لهب ، لذا فإن حجم المكون أكبر والشكل أكثر خصوصية ، لذلك من الصعب الجمع.
4. تختلف الكرة ذات الممر الواحد لأنبوب جدار الماء الخلفي عن أنابيب سطح التسخين الأخرى. نظرًا لأن جدار الماء الخلفي في صندوق الرأس العلوي به زاوية مقاومة للهب ، فإن عدد أنبوب الانحناء بزاوية مقاومة للهب هو نفس عدد جدار الماء الخلفي ، من أجل زيادة صلابة زاوية مقاومة للهب ، هناك أيضًا عدد كبير من الأنابيب المستقيمة المتباعدة (معظم أنواع الأفران). عند تقاطع زاوية اللهب والأنبوب المستقيم ، يتم تثبيت وصلة ثلاثية من الفولاذ المصبوب على شكل خاص متساوي القطر (أنبوب ثلاثي الفروع). في الأنبوب المستقيم والوصلة بين الخزان المتحالف العلوي مجهزة بفتحة &Phi ؛ 5 مم أو &Phi ؛ مقيد بـ 10 مم. بهذه الطريقة ، فإن معظم الأنبوب المنحني للوسط العامل مواتٍ لتبريد زاوية اللهب ، ويضمن جزء صغير من الأنبوب المنحني للوسط العامل أن الأنبوب المستقيم والأنبوب المنحني لهما الكمية المقابلة من التمدد ، وذلك لتقليل الإجهاد الداخلي ، لذلك تزداد صعوبة المرور عبر الكرة.
معلومات عنا

        شركة Hua Dong Boiler Co.، Ltd. هي شركة ذات تقنية عالية متخصصة في تصنيع المراجل. تأسست في أوائل الثمانينيات ، ولديها قاعدتا تصنيع ، تغطي هذه الشركة 400000 ㎡ بأصول ثابتة تبلغ 110،000،000 دولار أمريكي. يوجد 1100 موظفًا بما في ذلك 150 فنيًا و 600 لحام مشفر. تمتلك Hua Dong تراخيص التصنيع للمراجل من الدرجة A وأوعية الضغط من الدرجة A1 و A2 الصادرة عن الإدارة العامة الصينية للإشراف على الجودة والتفتيش والحجر الصحي ؛ كما أنها تحمل طوابع "S" و "U" "NB" الصادرة عن الجمعية الأمريكية للمهندسين الميكانيكيين ؛ في غضون ذلك ، اجتازت هذه الشركة شهادة نظام إدارة الجودة ISO9001 و SO3834 و EN12952.
