| موك: | 1 مجموعة / 10 طن |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | التعبئة صالحة للابحار |
| فترة التسليم: | 50 إلى 100 يوم |
| طريقة الدفع: | L/C، T/T، ويسترن يونيون |
| القدرة على التوريد: | 1500 طن / شهر |

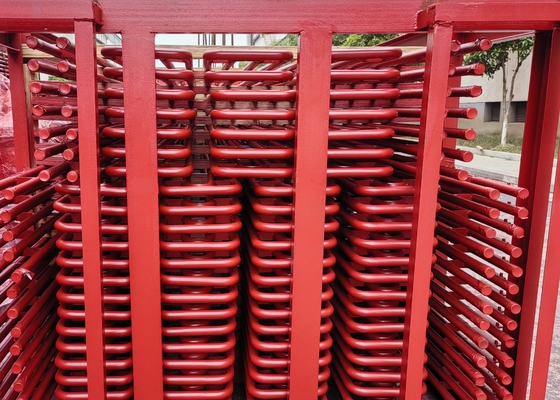

الغلاية البخارية المبادل الحراري الغلاية السوبر سوبر و إعادة التدفئة مع الكفاءة العالية
معلومات عن المنتج
جهاز إعادة التدفئة
إعادة تسخين البخار ينطوي على سحب البخار الموسع جزئيا (في نهاية أسطوانة الضغط العالي في التوربين) ، وإعادته إلى المرجل في أنابيب إعادة التدفئة الباردة ،تسخين إلى درجة حرارة نفسها أو أعلى من البخار المفرط الحرارة، والعودة إلى التوربين في أنابيب إعادة التدفئة الساخنة. من حيث الأجهزة، يتضمن نظام RH
| • أنابيب التدفئة الباردة من التوربين إلى الغلاية |
| • صمامات الأمان على أنبوب إعادة التدفئة البارد |
| • نظام تدفئة المياه الطارئة على أنبوب إعادة التدفئة البارد أو أنبوب اتصال |
| • بنك إعادة التدفئة كامل مع رؤوس المدخلات والمخارج |
| • أنابيب إعادة التدفئة الساخنة من الغلاية إلى التوربين |
سوبر هيتر
| في الغلاية الفرعية الحرجة، SH هو بين رأس البخار الرئيسي وطبل البخار ويتكون من |
| • الأنابيب المشبعة التي تنقل البخار من الطبل إلى رأس مدخل SH (عندما لا تكون أنابيب SH متصلة مباشرة بالطبل) |
| • أجهزة التدفئة الفائقة مع رؤوس المدخلات والمخارج الخاصة بها |
| • محطة الحرارة لـ STC |
| • رأس البخار الرئيسي مع جميع المكونات والتي تنتهي بمركز إيقاف البخار الرئيسي (MSSV) |
| يتدفق البخار من طبل البخار نحو رأس البخار الرئيسي، ويجب ألا يكون هناك صمام بينهما لضمان تدفق أنابيب SH في جميع الظروف لمنع الإفراط في الحرارة والفشل. |
| 1 | يتم تحسين كفاءة دورة البخار من خلال ارتفاع ضغط البخار ودرجة الحرارة وكذلك إعادة التدفئة. |
| 2 | يجب أن تكون كل من التسخين الزائد وإعادة تسخين البخار عالية قدر الإمكان. عند ضغط البخار 120 بار أو أعلى ، تتحسن كفاءة الدورة بنسبة ٪ لكل زيادة 20 درجة مئوية في الحرارة الزائدة. |
| 3 | ولذلك، فإن ارتفاع درجات الحرارة المفرطة مطلوب لكل نطاق ضغط يتفق مع معدن التوربين. |
البناء
قم بإغراق أنبوب الأفعى في حاوية سائلة.عندما يكون داخل الثعبان سائلاً.يجب إمداد السائل من الطرف السفلي من الأنابيب إلى الطرف العلوي من الأنابيبعندما يتم إدخال البخار في أنبوب الثعبان، من أجل تجنب مطرقة المياه والانسداد بسبب تراكم السائل البارد في الأنابيب،يجب أن يدخل البخار من الأعلى ويتم تفريغ المكثف من الأسفل.
يمكن تقسيم هيكل المبادل الحراري الغارق إلى نوعين: غير قابلة للفصل وقابلة للفصل. في الاختيار ، يجب أن تستند إلى نظافة الوسط والتآكل.ارتفاع التعبئة والمواد المستخدمةيمكن أن يحدد اختيار مواد الصمامات باستخدام الضغط ودرجة الحرارة وطبيعة الوسيط في المعدات.
الوظيفة
مبادلة حرارة غمرة ، عادة ما تستخدم للتبريد أو التكثيف أو التدفئة وتبريد وتبخر الوسط خارج الأنابيب.
مزاياه هي البنية البسيطة ، وانخفاض التكلفة والتشغيل والإدارة المريحة. بالإضافة إلى ذلك ، يمكن أن تتحمل ضغطًا مرتفعًا في الملف.غالبًا ما يستخدم كمكون لنقل الحرارة في المفاعل مع مساحة نقل حرارة صغيرة.
العيوب: عادة ما تكون السرعة المتوسطة في الحاوية منخفضة جداً، وبالتالي فإن معامل نقل الحرارة خارج الأنابيب صغير.درجة الإفراط في جميع الأماكن في الحاوية متشابهة تقريبًا، لذا فإن متوسط فرق درجة الحرارة ليس كبيرًا ، لذلك تأثير نقل الحرارة ضعيف.المعدات كانت ضخمة.غير مناسبة للاستخدام كمبادل حرارة بمساحة تبادل حرارة كبيرة.
المواد
مادة السوبر هي أنابيب الفولاذ، أنابيب النحاس، وغيرها من المعادن غير الحديدية، أنابيب السيراميك، أنابيب الجرافيت وهلم جرا.
ورشة عمل
|
|
