| موك: | 10 مجموعة |
| السعر: | USD50,000 to USD100,000 per set |
| العبوة القياسية: | تعبئة صالحة للبحر للتصدير بإطار حديدي |
| فترة التسليم: | في غضون 80 يوما بعد الحصول على الدفع المسبق أو L / C |
| طريقة الدفع: | L / C في الأفق ، T / T |
| القدرة على التوريد: | 500 طن شهريا |
مقدمة عامة: آلة تسخين الهواء
سخان الهواء هو نوع من معدات التسخين المسبق التي تستخدم لتحسين أداء تبادل الحرارة لقطان وتقليل استهلاك الطاقة.يتم تقسيم سخانات الهواء بشكل عام إلى ثلاثة أنواع: نوع الصفيحة، النوع الدوار ونوع الأنابيب. أخذ سخان الهواء الدوار كمثال لتوضيح مبدأ سخان الهواء، فإنه سوف تدور ببطء عند العمل،والغازات المدخنة تدخل جانب غازات المدخنة من قبل التدفئة الهواء ومن ثم يتم تفريغها، وسيتم امتصاص الحرارة التي يتم نقلها في غاز الدخان من قبل حوض الحرارة في محرّق الهواء المسبق ، ثم يدور محرّق الهواء المسبق ببطء ، ويتحرك حوض الحرارة إلى الجانب الهوائي ،ثم يتم نقل الحرارة إلى الهواء قبل دخول الغلاية.
مبدأ العمل
أخذ محرّق الهواء الدوار كمثال لتوضيح مبدأ محرّق الهواء، فإنه سوف يدور ببطء أثناء التشغيل،غازات الدخان تدخل إلى جانب غازات الدخان من سخان الهواء ثم يتم تفريغها، وسيتم امتصاص الحرارة التي يتم نقلها في غاز الدخان من قبل مخزن الحرارة في مسبق التدفئة الهواء، ومن ثم يدور مسبق التدفئة الهواء ببطء، ويتحرك مخزن الحرارة إلى الجانب الهواء،ثم يتم نقل الحرارة إلى الهواء قبل دخول الغلاية.
تطبيق سخان الهواء المسبق في الغلاية هو في الغالب من نوع ثلاثة أقسام ، مع نظام إنذار الحريق ، ونظام ضبط الفجوة ونظام التحكم في تحويل التردد. سخان الهواء المسبق سهل الاستخدام ،سهلة التشغيل، آمنة في التشغيل ، ويمكن أن تحسن أداء تبادل الحرارة لنظام الغلاية ، لذلك يتم استخدامه بشكل شائع جدا في أنظمة غلاية غاز الدخان.
تفاصيل

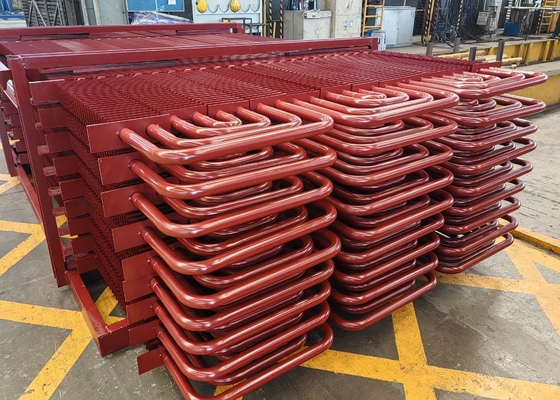

المكون الرئيسي لنقل الحرارة في سخان الهواء الأنبوبي هو أنبوب فولاذي ذو جدران رقيقة. أجهزة تسخين الهواء الأنبوبية مكعبة في الغالب. يتم ترتيب أنابيب الفولاذ عمودياً ومتدنية مع بعضها البعض..يتم لحام كلا الطرفين على الأوراق فوقية وأسفل الأنبوب. يتم تجهيز جهاز تسخين الهواء الأنبوبي بشريحة أنبوب متوسطة في صندوق الأنبوب.غاز الدخان يمر من خلال سخان المسبق صعودا وهبوطا في الأنابيب، في حين أن الهواء يمر من خلال سخان الأفقي لإكمال نقل الحرارة.
يستخدم سخان الهواء الأنابيب على نطاق واسع في غلايات محطات الطاقة والغلايات الصناعية بسبب مزاياه في الختم الجيد وكفاءة نقل الحرارة العالية وسهولة التصنيع والمعالجة.العيوب في قبل التدفئة الهواء الأنابيب هي حجم كبير، وسهولة حفر الرماد من محتوى أنبوب الصلب، صعوبة التنظيف وسهولة الازدحام في مدخل غاز الدخان.
الوظائف
المعلم
| عنصر التخطيط | التخطيط الأفقي | تخطيط عمودي |
| ترتيب الأنابيب |
ترتيب متدرج / |
ترتيب متدرج / |
| إغلاق الأنابيب والصفائح |
تغليف المواد المقاومة للحرارة |
لحام |
| مضاد للاستعمال |
أ،عندما يغسل الغاز الأنابيب الخارجية، أنابيب الدخان الترحيبية لديها بلاط واقي |
|
يتم تصنيف منتجات سخانات الهواء المزدوجة على النحو التالي حسب التطبيق
1مبادلة حرارة الميناميل المصممة لمشاريع تجديد التنترات
2مبادلة حرارة الميناميل للاستعمال في غلايات السرير السائل والغلايات الفحمية المسحوبة
أجزاء المبادلات لمحترقات القمامة وغلايات الكتلة الحيوية
3.أجزاء مبادلات الحرارة للأفران الشبكية، مثل أفران الشبكية السلسلة4.أجزاء مبادلات الحرارة للكاترينات التي تعمل بالغاز، مثل كاترينات الكيروسين، أفران الكوكس، إلخ.
فيديو
فيديو
فيديو
|
|
