ASME غلاية الفولاذ الكربوني محرك هواء الدوار مع هيكل مدمج
تفاصيل المنتج
| النوع: | سخان هواء الغلاية، عناصر التسخين، أنبوب الغلاية | التطبيق: | صيانة محطة توليد الكهرباء |
|---|---|---|---|
| المواد: | الفولاذ المقاوم للصدأ، أنابيب مطلية بالمينا، فولاذ كربوني | الميزة: | ختم جيد، كفاءة نقل الحرارة العالية |
| استخدام: | محطة توليد الكهرباء والصناعة | الميناء: | شنغهاي؛ تشانغ جياغانغ |
| إبراز |
ASME الغلاية الدوارة قبل تسخين الهواء,الهيكل المدمج الغلاية الدوارة قبل تسخين الهواء,غلاية الكربون الدوارة |
||
وصف المنتج
مقدمة عامة: آلة تسخين الهواء
سخان الهواء هو سطح التسخين حيث يقوم غاز الدخان في ذيل الغلاية بتسخين الهواء الذي يدخل الغلاية إلى درجة حرارة معينة من خلال حوض الحرارة الداخلي.وهو جهاز يستخدم لتحسين أداء تبادل الحرارة في الغلاية وتقليل استهلاك الطاقةوفقًا لنمط نقل الحرارة من سخان الهواء المسبق ، يمكن تقسيم سخان الهواء إلى فئتين: نوع التوصيل الحراري ونوع التجديد.الأكثر شيوعا في سخانات الهواء الموصلة حراريًا هي سخانات الهواء الأنابيبفي الوحدات ذات السعة الكبيرة، تستخدم معظمها سخانات هواء دوارة صغيرة الوزن وخفيفة.
مبدأ العمل
أخذ محرّق الهواء الدوار كمثال لتوضيح مبدأ محرّق الهواء، فإنه سوف يدور ببطء أثناء التشغيل،غازات الدخان تدخل إلى جانب غازات الدخان من سخان الهواء ثم يتم تفريغها، وسيتم امتصاص الحرارة التي يتم نقلها في غاز الدخان من قبل مخزن الحرارة في مسبق التدفئة الهواء، ومن ثم يدور مسبق التدفئة الهواء ببطء، ويتحرك مخزن الحرارة إلى الجانب الهواء،ثم يتم نقل الحرارة إلى الهواء قبل دخول الغلاية.
تطبيق سخان الهواء المسبق في الغلاية هو في الغالب من نوع ثلاثة أقسام ، مع نظام إنذار الحريق ، ونظام ضبط الفجوة ونظام التحكم في تحويل التردد. سخان الهواء المسبق سهل الاستخدام ،سهلة التشغيل، آمنة في التشغيل ، ويمكن أن تحسن أداء تبادل الحرارة لنظام الغلاية ، لذلك يتم استخدامه بشكل شائع جدا في أنظمة غلاية غاز الدخان.
تفاصيل

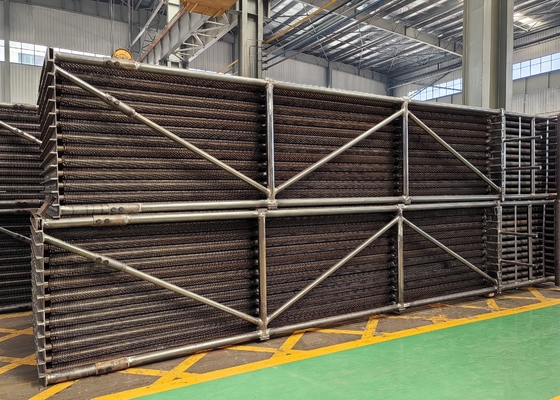

المكون الرئيسي لنقل الحرارة في سخان الهواء الأنبوبي هو أنبوب فولاذي ذو جدران رقيقة. أجهزة تسخين الهواء الأنبوبية مكعبة في الغالب. يتم ترتيب أنابيب الفولاذ عمودياً ومتدنية مع بعضها البعض..يتم لحام كلا الطرفين على الأوراق فوقية وأسفل الأنبوب. يتم تجهيز جهاز تسخين الهواء الأنبوبي بشريحة أنبوب متوسطة في صندوق الأنبوب.غاز الدخان يمر من خلال سخان المسبق صعودا وهبوطا في الأنابيب، في حين أن الهواء يمر من خلال سخان الأفقي لإكمال نقل الحرارة.
يستخدم سخان الهواء الأنابيب على نطاق واسع في غلايات محطات الطاقة والغلايات الصناعية بسبب مزاياه في الختم الجيد وكفاءة نقل الحرارة العالية وسهولة التصنيع والمعالجة.العيوب في قبل التدفئة الهواء الأنابيب هي حجم كبير، وسهولة حفر الرماد من محتوى أنبوب الصلب، صعوبة التنظيف وسهولة الازدحام في مدخل غاز الدخان.
الوظائف
المعلم
| عنصر التخطيط | التخطيط الأفقي | تخطيط عمودي |
| ترتيب الأنابيب |
ترتيب متدرج / |
ترتيب متدرج / |
| إغلاق الأنابيب والصفائح |
تغليف المواد المقاومة للحرارة |
لحام |
| مضاد للاستعمال |
أ،عندما يغسل الغاز الأنابيب الخارجية، أنابيب الدخان الترحيبية لديها بلاط واقي |
|
يتم تصنيف منتجات سخانات الهواء المزدوجة على النحو التالي حسب التطبيق
1مبادلة حرارة الميناميل المصممة لمشاريع تجديد التنترات
2مبادلة حرارة الميناميل للاستعمال في غلايات السرير السائل والغلايات الفحمية المسحوبة
أجزاء المبادلات لمحترقات القمامة وغلايات الكتلة الحيوية
3.أجزاء مبادلات الحرارة للأفران الشبكية، مثل أفران الشبكية السلسلة4.أجزاء مبادلات الحرارة للكاترينات التي تعمل بالغاز، مثل كاترينات الكيروسين، أفران الكوكس، إلخ.
