| موك: | 20 طن |
| العبوة القياسية: | إطار فولاذي |
| فترة التسليم: | 60-150 يوم |
| طريقة الدفع: | L/C، T/T |

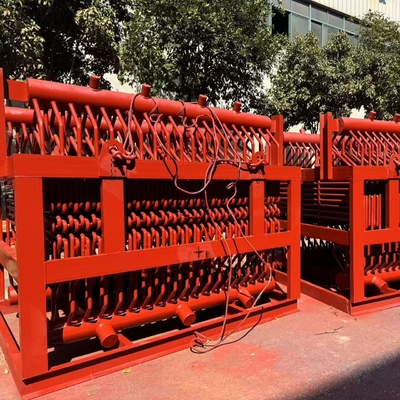

لفائف التسخين الفائق للبخار من 12Cr1MoVG للصيانة والاستبدال
الوصف
سوبر هيتر
غالبًا ما تحتوي محطات توليد الكهرباء التي تستخدم الوقود الأحفوري على قسم سوبر سوبر في فرن توليد البخار. يمر البخار من خلال معدات التجفيف داخل طبل البخار إلى سوبر سوبر.مجموعة من الأنابيب في الفرنهنا يستوعب البخار المزيد من الطاقة من غازات الدخان الساخنة خارج الأنابيب، ودرجة حرارته الآن فوق درجة حرارة التشبع.
1سوبر هيتر هو جهاز يسخن البخار المشبوع إلى بخار فائق الحرارة مع درجة حرارة معينة.
2بعد تسخين البخار المشبوع إلى بخار فائق الحرارة، يتم زيادة قدرة العمل من البخار في التوربين، وهذا هو زيادة enthalpy مفيدة من البخار في التوربين،وبالتالي تحسين كفاءة دورة محرك الحرارة.
بالإضافة إلى ذلك، يمكن استخدام البخار الساخن أيضا أن تقلل من رطوبة العادم من توربينات البخار، وتجنب التآكل من شفرات توربينات،وخلق الظروف المواتية لزيادة خفض ضغط العادم والتشغيل الآمن لتوربينات البخار.
وفقًا لطريقة التثبيت في المرجل ، يمكن تقسيم لوحة الأنبوب الحلزوني بشكل عام إلى نوعين: نوع التعليق الرأسي ونوع التعليق الأفقي.لوحة الأنابيب المعلقة الرأسية عادة ما تكون بنية ذات طبقة واحدة، والذي يستخدم بشكل رئيسي في قسم درجة الحرارة العالية من السوبر هيتر و إعادة التدفئة. نهاية لوحة الأنبوب متصلة مباشرة مع مفصل الأنبوب من الرأس،معلقة ومرتبة في الاتجاه الطولي للرأس، وخلقت سقف غرفة الفرن، وأغلق بها من خلال الملحقات على لوحة الأنابيب،معظمها من بنية مزدوجة الطبقة، يتم تثبيتها وتعليقها بواسطة أنبوب معلق مبرد بالماء في الوسط ، ويتم استخدامه بشكل عام في قسم درجة الحرارة المنخفضة من السوبر هيتر و إعادة التدفئة والأنبوب الحائط من الاقتصادي.
هناك أنواع مختلفة من السوبر سخانات مع مزايا وعيوب كما هو موضح أدناه:
الاختلاف
| النوع | المزايا | العيوب | طريقة الدعم |
| نوع القلادة | 1دعم هيكلي صارم | 1. حجب التدفق بواسطة البخار المكثف 2. يحتاج إلى إعادة تشغيل بطيئة لتطهير الماء المتراكم في القاع. | مدعوم من الأعلى |
| من النوع المنقلب | 1.الصرف السليم للابخرة المكثفة | 1يفتقر إلى صلابة هيكلية ، وخاصة في تدفق الغاز عالي السرعة | مدعوم من الأسفل |
| النوع الأفقي |
1. تصريف مناسب 2صلابة هيكلية جيدة |
1لا يشاهدون الشعلة مباشرة لذا هم في الغالب من النوع الحملي | عادة ما تكون مدعومة في قنوات الغاز الرأسية موازية للفورين الرئيسي. |
لأكثر من 30 عاماً، كانت شركة هوا دونغ للدخان تقوم باستمرار بالابتكار وتحسين دخاناتنا الممتازةالحامية والتصميم يضمن أن منتجاتنا تلبي كل من المعايير الأوروبية والأمريكيةلضمان أداء موثوق به.
