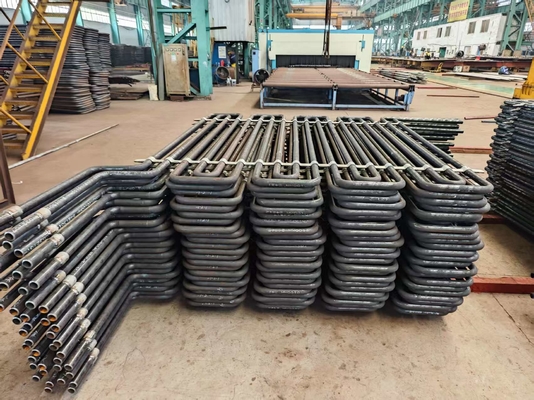

حلول محطات الطاقة المخصصة SA192 السربنتين سوبرهيتر وإعادة تسخين أجزاء

حلول محطات الطاقة المخصصة SA192 السربنتين سوبرهيتر وإعادة تسخين أجزاء

ما هي الأنواع الرئيسية من السوبر هيترز؟

أنواع الإشعاعية (تقع في الفرن) والتصريفية (في مسار الغاز).

عرض المنتج

وظائف المنتج من سوبر هيتر وإعادة التدفئة

سوبر هيتر

1. في محطة توليد الكهرباء الحرارية، فإن وظيفة السوبر هي أمر حاسم.إنه يتخلص من الرطوبة المتبقية من 1 إلى 2٪ في البخار المشبعة التي تغادر المرجل وترفع درجة حرارتها فوق نقطة التشبعهذا يجعل البخار أكثر قوة وكفاءة.
2. التسخين المفرط لا يزيد فقط من الكفاءة العامة لدورة توليد الكهرباء، بل يمنع أيضًا التكثيف المفرط في المراحل النهائية للتوربين. لماذا هذا مهم؟لأن الكثير من التكثيف يمكن أن يضر شفرات التوربين مع مرور الوقتلذا، السوبر هيتر يساعد على الحفاظ على التوربين يعمل بسلاسة ويدوم لفترة أطول.
3. هكذا يعمل: السوبر هيتر يستخدم الحرارة من غازات احتراق الفرن. هذه الحرارة تجف البخار بالكامل ثم يزيد حرارتهمما يعطيه دفعة درجة حرارة إضافية مطلوبة لإنتاج الطاقة بكفاءة.
4. تم تصميم السوبر هيترز مع عدة دوائر أنابيب تعمل جنبا إلى جنب. هذه الدوائر لديها منحنى واحد أو أكثر للعودة وتتصل بالرؤوس.هذا الإعداد يساعد على توزيع البخار بالتساوي وتعظيم نقل الحرارة.

جهاز إعادة التدفئة

1. ولها دور محدد: فهي تقوم بإعادة تسخين البخار الذي تم توسيعه بالفعل قليلاً في التوربين.يضمنون أن يبقى البخار جافاً قدر الإمكان طوال المرحلة الأخيرة من توربينالبخار الجاف يعني أداء أفضل وأقل ارتداء على مكونات التوربين.
2. يمكنك العثور على سخانات في أماكن مختلفة داخل الغلايات العامة عادة قبل أو بعد الغلاية الكونفكتية في المنطقة الكونفكتيةعادة ما تأتي أجهزة التدفئة في جزأين.
3. الجزء الأول، أو الجزء الأساسي، يقع في المنطقة المحيطة، حيث يبدأ عملية إعادة التدفئة. الجزء الثاني، الجزء الثانوي، يعلق مباشرة عند مخرج الفرن،الحصول على البخار حتى نهايتهدرجة حرارة مثالية
4. عندما يصمم المهندسون أجهزة إعادة التدفئة، يتبعون مبادئ مماثلة لتلك التي يستخدمونها في أجهزة التدفئة الفائقة. فكل منهما يحتاج إلى التعامل مع درجات الحرارة العالية ونقل الحرارة بكفاءة.
5. يمكن أن يكون لـ"سوبر هيتر" و"سوبر هيتر" نفس درجة حرارة الإخراج، لكن ضغط البخار في "سوبر هيتر" هو حوالي 20 إلى 25٪ فقط مما هو عليه في "سوبر هيتر".هذا الضغط المنخفض يعني أنه يمكننا استخدام سبائك من الفولاذ منخفضة الجودة في أجهزة التدفئة، مما يساعد على خفض التكاليف دون التضحية بالأداء.

تفاصيل السوبر هيتر و إعادة التدفئة

معايير تصنيع وقبول سوبر هيتر و ريكهيتر

1.JB/T1611 " المواصفات التقنية لتصنيع أنابيب الغلاية".

2.JB/T1612 "الشروط التقنية للاختبار الضغطي للغلادة".

3.JB/T1613 "المواصفات التقنية لحام أجزاء الضغط في الغلاية".

4.JB/T1615"المواصفات التقنية لطلاء وتغليف الغلاية".

5JB/T3375 "قواعد لتلقي قبول المواد لبناء المرجل".

النوع المزايا العيوب طريقة الدعم

نوع القلادة

1دعم هيكلي صارم

2انسداد تدفق بواسطة البخار المكثف

3يحتاج إلى إعادة تشغيل بطيئة لتطهير الماء المتراكم في القاع

من النوع المنقلب

1.الصرف السليم للابخرة المكثفة

2. يفتقر إلى صلابة هيكلية ، وخاصة في تدفق الغاز عالية السرعة

النوع الأفقي

1. تصريف مناسب

2صلابة هيكلية جيدة

فهي لا ترى الشعلة مباشرة لذلك هي في الغالب من النوع الحراري عادة مدعومة في قنوات الغاز الرأسية موازية للفرن الرئيسي.
