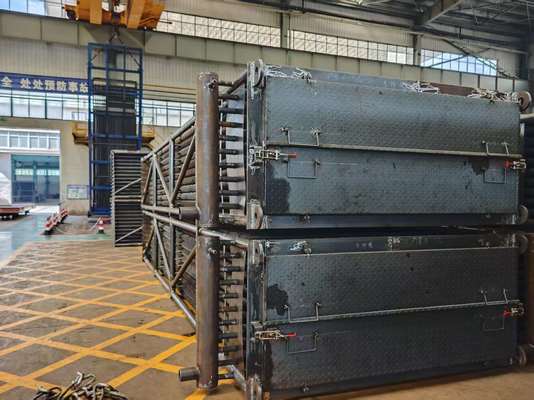

محطة توليد الطاقة الاقتصادي مع أنبوب الزعانف المتعرج خفضت ارتداء تحسين نفخ العود

اقتصاد محطة توليد الطاقة مع أنبوب الزعنفة الحلزوني قلل من التآكل تحسن من النفخ

أين يقع الاقتصاد في نظام المرجل؟

بين مصيدة الحرارة الأخيرة من المرجل ومؤجر الهواء.

وصف الاقتصاد

H-type Finned Tube Secondizer هو اقتصاد فعال في نقل الحرارة الذي تم تجميعه بواسطة أنبوب من النوع H-type (يسمى أيضًا أنبوب H-type finned ، أنبوب الزعانف ، أنبوب الفراشة).

1. الهيكل: النموذج الأساسي هو نوع "H" ونوع "H" المزدوج ، مرتبة في الخط.

2. خصائص الأداء:

(1)تبديل اقتصادي الأنبوب العاري للأسنان من نوع H-type يعزز مساحة نقل الحرارة. وهذا يعني أن هناك حاجة إلى عدد أقل من الأنابيب ، مما يفتح مساحة أكبر لتدفق غاز المداخن. النتيجة؟ انخفاض سرعة الغاز وارتداء أقل. هنا: يرتبط ارتداء الأنابيب بسرعة غاز المداخن - على وجه التحديد ، فإنه يتناسب مع السرعة التي يتم رفعها إلى 3.33 طاقة. قم بإسقاط السرعة من 9 م/ث إلى 7 أمتار/ثانية ، وارتداء قطرات إلى 43 ٪ فقط من الأصل. لذا فإن تصميمهم نفسه يساعد في تقليل التآكل.

(2) يمكن تصنيع أنبوب من نوع H-type في أنبوب زعنف مزدوج من النوع "H" ، يمكن استخدام هيكله جامد ، في حالة صف الأنبوب الطويل.

(3) تم ترتيب H-type Tube Tube Secondizer في الطابور. تقسم زعنفة H-type المساحة إلى عدة مناطق صغيرة ، والتي لها تأثير تدفق على تدفق الهواء ، بحيث يتم تقليل التآكل إلى حد كبير.

(4) يمكن لـ H-type Fin تحقيق أفضل تأثير نفخ السخام بسبب تكوين القنوات المستقيمة على كلا الجانبين.

(5) مساحة مضغوطة ، يتم تقليل الوزن الكلي إلى حد كبير ، وتقليل التكلفة.

(6) توفير الطاقة واستهلاك الطاقة أقل: يمكن أن يقلل الاقتصاد لمجموعة المولد الثلثين على الأقل من فقدان حرارة دخان المولد ، واستهلاك الطاقة 2 ~ 4KW فقط لكل طن من البخار.

(7) التشغيل والصيانة البسيطة ؛ توفير العمالة: مصنع التجميع الشامل للاقتصاد ، والأجزاء الأقل تحريكًا ، وبنية بسيطة ، وسهولة التثبيت. يمكن لمستوى التشغيل الآلي ، والتشغيل والصيانة البسيطة ، أن يقلل من موظفي التشغيل.

وظيفة

1. امتصاص حرارة غاز المداخن منخفضة الحرارة ، وتقليل درجة حرارة عادم الدخان ، وتقليل فقدان الدخان وتوفير الوقود.

2. نظرًا لتسخين مياه التغذية في الاقتصاد قبل دخول الأسطوانة ، يتم تقليل امتصاص الحرارة لمياه التغذية على سطح التدفئة ، ويمكن استخدام الاقتصاد لاستبدال جزء من سطح التسخين التبخيري عالي التكلفة.

3. عندما يتم رفع درجة حرارة ماء التغذية ، سيتم تقليل اختلاف درجة حرارة الجدار وسيتم تقليل الإجهاد الحراري في المقابل لتمديد عمر خدمة أسطوانة البخار.

مواصفة

طلب

الصناعة ذات الصلة: جدورة أومبينمحطة توليد الكهرباء، مولد بخار استرداد الحرارة (HRSG).

يستخدم الاقتصاديون بشكل شائع كجزء من أمولد بخار استرداد الحرارة(HRSG) في أدورة مجتمعةمحطة توليد الكهرباء. في HRSG ، يمر الماء عبر الاقتصاد ، ثم أالمرجلثم أالمحماة. يمنع الاقتصاد أيضًا فيضان الغلايات بالماء السائل البارد جدًا بحيث لا يمكن غليه نظرًا لمعدلات التدفق وتصميم المرجل.
