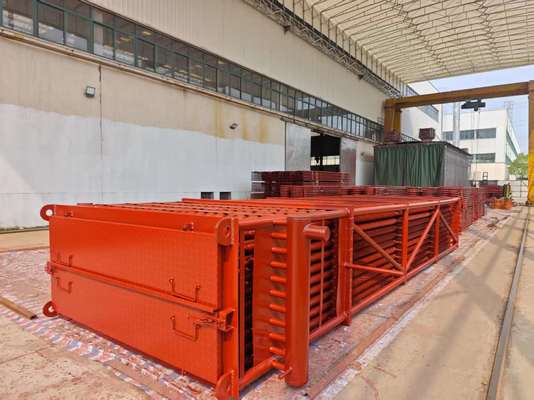

مبادل حرارة أنبوب الزعانف في موقد محطة الطاقة الحرارية، غلايات الفحم المسحوق

محطات توليد الطاقة الحرارية الغلاية الاقتصادية غلاية الأنبوب تبادل الحرارة غلايات الفحم المسحوقة

ما هي المشاكل الشائعة للمؤمنين؟

التآكل الخارجي (نقطة الندى الحمضية) ، تآكل الرماد المتطاير، وتغطية الأنبوب.

الوظائف

3- تخفيض تكلفة تصنيع المرجل: حيث يتم تسخين مياه الإمداد في أجهزة إقتصاد المرجل.استخدام قطع الغيار منخفضة درجة الحرارة كموفرات للدخان لاستبدال بعض ألواح الجدار المياه عالية درجة الحرارة عالية الثمن يقلل من تكلفة تصنيع المرجل.

أنواع

إذا وفقًا للمواد ، يمكن تقسيم الاقتصاديين إلى الاقتصاديين في الأنابيب الصلبة والاقتصاديين في الحديد. في الوقت الحالي ، تستخدم معظم الغلايات الكبيرة والمتوسطة الحجم على نطاق واسع الاقتصاديين المصنوعين من أنابيب الصلب ،لأن لديهم قوة عالية وقدرة عمل موثوق بها، وقادرة على مقاومة الاصطدامات، وفي الوقت نفسه لديهم أداء جيد لنقل الحرارة، والبنية الصغيرة والتكلفة المنخفضة.لكن الآن، يتم معالجة المياه في الغلايات الحديثة، لذا فإن المشكلة تقريباً حُلت.

إذا وفقا لتوسع التدفئة لسائل العمل، يمكن تقسيم الاقتصاديين إلى أنواع غير غلي والغلي.

1. الاقتصاديون الغليان: درجة حرارة المياه الخارجة لا يمكن أن تصل فقط إلى درجة حرارة فوق الطبيعية، ولكن أيضا يمكن أن تجعل بعض الماء تبخر، والنسبة حوالي 10-15% من إجمالي مياه الإمداد،لا يزيد عن 20% في حالة وجود مقاومة تدفق كبيرة بسبب سائل العمل.

2الموزعين غير المغليين: درجة حرارة المخرج 20-25 درجة أقل من نقطة الغليان تحت الضغط المعطى.

تستخدم معظم الغلايات المتوسطة الضغط إقتصاديات نوع الغليان. وذلك لأن الحرارة الكامنة لتبخر الماء في الغلايات المتوسطة الضغط مرتفعة ، وحرارة الماء المدفئ صغيرة. Thus it is necessary to send some water to be vaporized in boiler economizer so as to prevent unstable combusion in funaces and prevent increased consumption of metal in the heating surfaces as superheaters caused by too low outlet flue gas temperatureبالإضافة إلى ذلك، يمكن أن تساعد على لعب دور الاقتصاديين.

الغلايات فائقة الضغط تستخدم في الغالب إقتصاديات من النوع غير المغلي. وذلك لأن الضغط أعلى، وتقل الحرارة الكامنة للتبخر،بينما حرارة المياه الساخنة تزداد, so it is necessary to send some water to be heated in water wall panels so as to prevent the slagging on the heating surfaces of the furnace outlets and the furnace inside caused by too high temperatures in furnaces and of outlet flue gasلذا عادة ما تستخدم الغلايات فائقة الضغط إقتصاديات من نوع غير غلي.

العامل الرئيسي للنظر في نوع الاقتصادي هو معايير الغلاية. عندما تختلف معايير الغلاية،نسبة امتصاص الحرارة اللازمة في ثلاث مراحل لتسخين السائل العامللذا فإن الترتيبات المقابلة لـ 3 أسطح تسخين يجب أن تتغير أيضاً، بالنسبة للوحدات الكبيرة ذات المعلمات العالية، فإن امتصاصها للحرارة بالتبخر أقل،بينما امتصاص الحرارة من الماء عن طريق التسخين، وامتصاص الحرارة من البخار عن طريق التسخين الزائد، وامتصاص الحرارة عن طريق إعادة التدفئة كبيرة جدا. وبالتالي، غير الغليان نوع الاقتصادي هي النوع الرئيسي لخلايا وحدة ضغط فائق.

المواصفات

مراقبة الجودة

1اختبار الأثر وتقرير حساب القوة مع معلومات المواد المطبقة.

2تقرير التفتيش غير المدمر للصفائح والأنابيب والإلكترودات الصلبة

3تقرير فحص الأشعة السينية والشعاع الـ γ ومتطلبات اختبار الاختراق السائل (خيط اللحام): لضمان جودة الغلاية بأكملها

4تقرير الاختبار الهيدروليكي: ضمان ضغط العمل القياسي والسلامة
