تفاصيل المنتج
| وقود: | فحم | يكتب: | توفير الطاقة |
|---|---|---|---|
| مجموعة من التطبيقات: | محطة توليد الطاقة الصناعية | مواصفة: | مخصصة |
| المعالجة السطحية: | تآكل عالي | إصدار الشهادات: | ISO, ASME, Grade A |
| إبراز |
لفائف السخان الفائق المقاومة للحرارة,سخان بخار فائق للمرجل,لفائف إعادة تسخين صناعية |
||
وصف المنتج

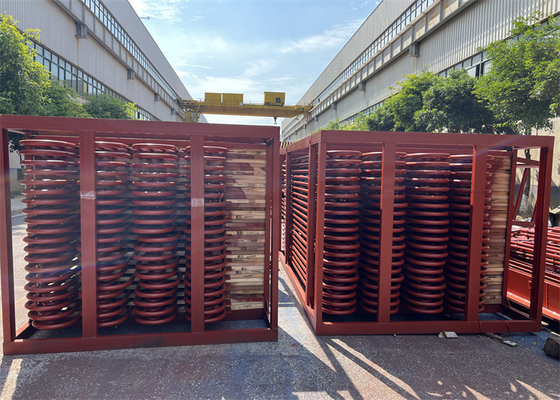

لفائف مسخن البخار ومسخن إعادة التسخين المقاومة للحرارة لتخطيط الغلايات الصناعية
نظام مزيل الحرارة من مسخن البخار وإعادة التسخين HRSG Boiler وفقًا لمعيار ASME من الشركة المصنعة الصينية
نظام التسخين الفائق ملف مسخن البخار
- مسخنات البخار في الغلايات ذات السعة الكبيرة هي من النوعين الحملي والإشعاعي.
- توضع مسخنات البخار من النوع الحملي في الممر الثاني من الغلاية، وتسمى أيضًا مسخنات البخار ذات درجة الحرارة المنخفضة. بشكل عام، تحدث زيادة في درجة الحرارة بحوالي 40 إلى 60 درجة مئوية على جانب البخار في مسخن البخار هذا.
- ينتقل البخار من هذا إلى مسخن بخار من النوع الإشعاعي يسمى اللوحة أو مسخن البخار، وتحدث زيادة في درجة الحرارة بحوالي 70 إلى 100 درجة مئوية هناك.
- يتبع ذلك مسخن البخار النهائي، ويتم التقاط درجة الحرارة المطلوبة المتبقية هنا. يجب على المرء أن يفهم أن المصمم يمكنه تغيير نمط الالتقاط اعتمادًا على طريقة ممارسته أو متطلباته.
- ولكن في جميع الطرق المعتمدة، يجب أن تكون درجة الحرارة النهائية ضمن نطاق ضيق بشكل عام زائد / ناقص خمس درجات مئوية. يتم تسطيح مسخنات البخار بحيث أنه بالنسبة لوقود تصميم الغلاية، لن تكون هناك حاجة إلى إزالة التسخين.
نظام إزالة التسخين
- يتم اعتماد ثلاثة أنظمة رئيسية في جميع أنحاء العالم: نوع الحقن، ونوع تحويل تدفق غاز المداخن، وإمالة الموقد. يتم اعتماد الاثنين الأخيران للتحكم في درجة حرارة بخار مسخن إعادة التسخين. يتم اعتماد الأول للتحكم في درجة حرارة مسخن البخار.
- كما أنه يستخدم في مسخنات إعادة التسخين أثناء حالات الطوارئ عندما تكون هناك حاجة لإخماد درجة الحرارة حتى بعد الوصول إلى الحد الأقصى للتحكم في النظام العادي المعتمد.
- سيتأثر اختيار المواد لمسخن البخار قبل الحقن بشكل كبير بكمية الحقن.
وظائف وخصائص مسخنات البخار ومسخنات إعادة التسخين
وظائف مسخنات البخار ومسخنات إعادة التسخين:
تعتبر مسخنات البخار ومسخنات إعادة التسخين أجزاء مهمة لأسطح التسخين، وتستخدم لزيادة درجة حرارة البخار، بهدف تحسين إنثالبي البخار وزيادة الكفاءة الحرارية للدوران لمحطة الطاقة.
تعمل مسخنات البخار على تسخين البخار المشبع إلى بخار فائق التسخين بدرجة حرارة معينة. عندما تتغير أحمال الغلاية أو ظروف العمل الأخرى، من الضروري التأكد من أن درجة حرارة البخار الفائق التسخين طبيعية وضمن النطاق المسموح به لتغير درجة الحرارة.
من الدوران الحراري في محطة الطاقة، تكون المعلمات الأصلية للضغط ودرجة الحرارة أعلى، وتكون الكفاءة الحرارية للدوران أفضل، أو تكون رطوبة البخار في الجزء الخلفي من التوربين البخاري عالية جدًا، مما يؤثر على سلامته. في حين أن درجة حرارة بخار مسخن البخار محدودة بمواد معدنية، في الوقت الحاضر، نظرًا للقيود المفروضة على المواد المعدنية، لا تزال درجة الحرارة الفائقة التسخين لمعظم غلايات محطات الطاقة ضمن نطاق 540-555 درجة، ولتجنب رطوبة البخار لشفرة الجزء الخلفي من التوربين البخاري كبيرة جدًا، وبالتالي يتم تطبيق نظام إعادة التسخين الأوسط.
ما هي الاختلافات بين مسخن البخار ومسخن إعادة التسخين؟
| النوع | المزايا | العيوب | طريقة الدعم |
| من النوع المعلق | 1. دعم هيكلي قوي | 1. انسداد التدفق عن طريق البخار المكثف 2. يحتاج إلى إعادة تشغيل بطيئة لتطهير المياه التي تتراكم في الأسفل. | مدعوم من الأعلى |
| من النوع المقلوب | 1. تصريف مناسب للبخار المكثف | 1. تفتقر إلى الصلابة الهيكلية، خاصة في تدفق الغاز عالي السرعة | مدعوم من الأسفل |
| من النوع الأفقي |
1. تصريف مناسب 2. صلابة هيكلية جيدة. |
1. لا يرون اللهب مباشرة لذا فهم بشكل أساسي من النوع الحملي | عادة ما يتم دعمها في قنوات الغاز الرأسية الموازية للفرن الرئيسي. |
تفاصيل
| معلومات الإعداد | |
| العملية | اللحام |
| الهيكل | أفقي أو رأسي |
| المادة | فولاذ كربوني، فولاذ سبائكي |
| الأنابيب | φ32، 38، 42، إلخ. |
| الحجم | حسب الطلب |
| العلامة التجارية | HTEG |
| الضمان | 18 شهرًا |
هيكل التصميم
1. تسخين البخار المشبع، ودرجة الحرارة تصل إلى 900 درجة مئوية.
2. كفاءة عالية، >90%.
3. تسخين عالي السرعة.
4. تصميم من الفولاذ المقاوم للصدأ.
5. عمر خدمة تصميم طويل، 15 عامًا.
أرسل لنا البيانات الفنية المطلوبة، مثل سعة البخار والضغط ودرجة الحرارة المطلوبة وما إلى ذلك. سنقوم بالتصميم وفقًا لذلك.
توفر HD Boiler أفضل منشأة في فئتها
لأكثر من 30 عامًا، تواصل Hua Dong Boiler الابتكار والتحسين في مسخنات البخار ومسخنات إعادة التسخين الخاصة بنا. تضمن التحسينات في الانحناء واللحام والتصميم أن منتجاتنا تلبي المعايير الأوروبية والأمريكية، مما يضمن أداءً موثوقًا به.
