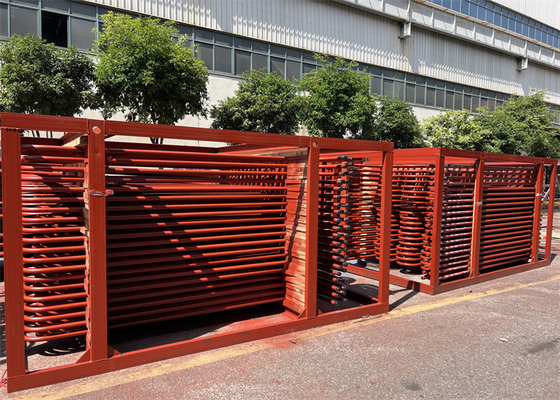

مبادل حراري غلاية بخار مسخن فائق وملفات إعادة تسخين للكفاءة الحرارية

ملفات تسخين الغلايات، وسخانات البخار، وملفات إعادة التسخين لتحقيق الكفاءة الحرارية

نظام HRSG Boiler Superheater و Reheater Desuperheater نظام ASME Standard الصانع الصيني

نظام التسخين الفائق ملف التسخين الفائق

_{تكون السخانات الفائقة في الغلايات ذات السعة الكبيرة من النوعين الحملي والإشعاعي.}

_{توضع السخانات الفائقة من النوع الحملي في الممر الثاني من الغلاية، وتسمى أيضًا سخانات درجة الحرارة المنخفضة. بشكل عام، تحدث زيادة في درجة الحرارة تتراوح بين 40 إلى 60 درجة مئوية على جانب البخار في هذا السخان الفائق.}

_{ينتقل البخار من هذا إلى سخان فائق من النوع الإشعاعي يسمى اللوحة أو السخان الفائق، وتحدث زيادة في درجة الحرارة تتراوح بين 70 إلى 100 درجة مئوية هناك.}

_{يتبع ذلك السخان الفائق النهائي، ويتم التقاط درجة الحرارة المطلوبة المتبقية هنا. يجب على المرء أن يفهم أن المصمم يمكنه تغيير نمط الالتقاط اعتمادًا على طريقته في الممارسة أو المتطلبات.}

_{ولكن في جميع الطرق المعتمدة، يجب أن تكون درجة الحرارة النهائية ضمن نطاق ضيق بشكل عام زائد / ناقص خمس درجات مئوية. يتم تسطيح السخانات الفائقة بحيث أنه بالنسبة لوقود تصميم الغلاية، لن تكون هناك حاجة إلى إزالة التسخين الفائق.}

نظام إزالة التسخين الفائق

• يتم اعتماد ثلاثة أنظمة رئيسية في جميع أنحاء العالم: نوع الحقن، ونوع تحويل تدفق غاز المداخن، وإمالة الموقد. يتم اعتماد الاثنين الأخيران للتحكم في درجة حرارة بخار إعادة التسخين. يتم اعتماد الأول للتحكم في درجة حرارة السخان الفائق.
• كما أنه يستخدم في أجهزة إعادة التسخين أثناء حالات الطوارئ عندما تكون هناك حاجة لإخماد درجة الحرارة حتى بعد الوصول إلى الحد الأقصى للتحكم في النظام العادي المعتمد.
• سيتأثر اختيار المواد للسخان الفائق قبل الحقن بشكل كبير بكمية الحقن.

وظائف وخصائص السخانات الفائقة وأجهزة إعادة التسخين

وظائف السخانات الفائقة وأجهزة إعادة التسخين:

تعتبر السخانات الفائقة وأجهزة إعادة التسخين أجزاء مهمة لأسطح التسخين، وتستخدم لزيادة درجة حرارة البخار، بهدف تحسين إنثالبي البخار وزيادة الكفاءة الحرارية للدوران لمحطة الطاقة.

تعمل السخانات الفائقة على تسخين البخار المشبع إلى بخار فائق التسخين بدرجة حرارة معينة. عندما تتغير أحمال الغلاية أو ظروف العمل الأخرى، من الضروري التأكد من أن درجة حرارة البخار الفائق طبيعية، وضمن النطاق المسموح به للتغير في درجة الحرارة.

من الدوران الحراري في محطة الطاقة، تكون المعلمات الأصلية للضغط ودرجة الحرارة أعلى، وتكون الكفاءة الحرارية للدوران أفضل، أو تكون رطوبة البخار في الجزء الخلفي من التوربين البخاري مرتفعة جدًا، مما يؤثر على سلامته. في حين أن درجة حرارة بخار السخان الفائق محدودة بمواد معدنية، في الوقت الحاضر، نظرًا للقيود المفروضة على المواد المعدنية، لا تزال درجة الحرارة الفائقة لمعظم غلايات محطات الطاقة ضمن نطاق 540-555 درجة، ولتجنب رطوبة البخار لشفرة الجزء الخلفي من التوربين البخاري كبيرة جدًا، وبالتالي يتم تطبيق نظام إعادة التسخين الأوسط.

ما هي الاختلافات بين السخان الفائق وجهاز إعادة التسخين؟

التفاصيل

هيكل التصميم

1. تسخين البخار المشبع، ودرجة الحرارة تصل إلى 900 درجة مئوية.

2. كفاءة عالية، >90%.

3. تسخين عالي السرعة.

4. تصميم من الفولاذ المقاوم للصدأ.

5. عمر خدمة تصميم طويل، 15 عامًا.

أرسل لنا البيانات الفنية المطلوبة، مثل سعة البخار والضغط ودرجة الحرارة المطلوبة وما إلى ذلك. سنقوم بالتصميم وفقًا لذلك.

تقدم HD Boiler أفضل منشأة في فئتها

لأكثر من 30 عامًا، تواصل Hua Dong Boiler الابتكار والتحسين في سخاناتنا الفائقة وأجهزة إعادة التسخين. تضمن التحسينات في الانحناء واللحام والتصميم أن منتجاتنا تلبي المعايير الأوروبية والأمريكية، مما يضمن أداءً موثوقًا به.
