سخان السطح الفائق الإشعاعي من الفولاذ الكربوني القابل للتخصيص - يعمل بالفحم ذو الدوران الطبيعي

بالنسبة لمرجل محطة الطاقة، فهي طريقة حاسمة لزيادة الاقتصاد الحراري لمحطة الطاقة الحرارية عن طريق تحسين معلمة البخار المفرط التسخين. يقتصر ارتفاع معلمات البخار المفرط التسخين على المواد المعدنية. يجب أن يضمن تصميم السخانات الفائقة أن درجة حرارة الجدار الخارجي لأنابيب سطح التسخين أقل من درجة الحرارة المسموح بها لمقاومة الأكسدة للفولاذ، وفي الوقت نفسه التأكد من قوتها الميكانيكية. مع تطور المواد المعدنية المستخدمة في الغلايات، تطبق غلايات محطات الطاقة في بلدنا بالفعل بشكل عام ضغطًا عاليًا ودرجة حرارة عالية (9.8 ميجا باسكال، 540 درجة) ومعلمات ضغط فائقة (13.7 ميجا باسكال، 540 و 555 درجة)، وطورت معلمات ضغط دون حرجة (16.7 ميجا باسكال، 540 و 555 درجة). الآن تطبق الكثير من الغلايات معلمات الضغط فوق الحرج (24.5 ميجا باسكال، 540-570 درجة)، وحتى عدد قليل جدًا من الوحدات تطبق معلمات ضغط ودرجة حرارة أعلى.

مع زيادة ضغط البخار، من أجل تقليل رطوبة البخار في ذيل التوربين البخاري بالإضافة إلى زيادة الاقتصاد الحراري لمحطة الطاقة، يستخدم نظام إعادة التسخين المتوسط على نطاق واسع في محطة الطاقة ذات المعلمات العالية، على سبيل المثال إرسال عادم الأسطوانة عالية الضغط في التوربين البخاري مرة أخرى ليتم إعادة تسخينه في الغلاية إلى درجة حرارة عالية، ثم إعادتها إلى الأسطوانة متوسطة الضغط والمنخفضة الضغط في التوربين البخاري، والتوسع والعمل. يسمى عنصر إعادة التسخين جهاز إعادة التسخين.

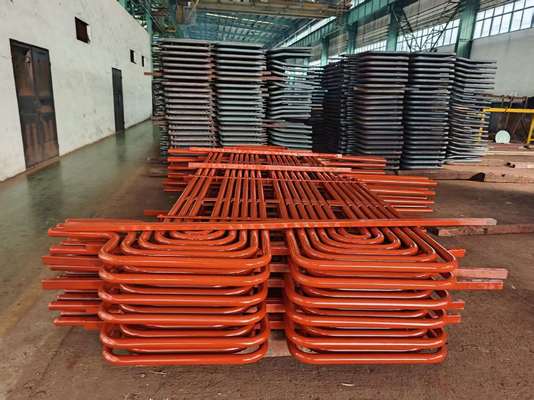

التفاصيل: ملف سخان فائق

بشكل عام، يسمى البخار المسخن في السخان الفائق عالي الضغط بالبخار المفرط التسخين، ويسمى البخار المسخن بواسطة جهاز إعادة التسخين بالبخار المعاد تسخينه. تتعلق معلمة البخار المعاد تسخينه باقتصاد الدورة الحرارية. بشكل عام، يبلغ ضغط البخار المعاد تسخينه حوالي خمس ضغط البخار المفرط التسخين، ودرجة حرارة الأول هي نفسها تقريبًا درجة حرارة الأخير. على سبيل المثال، في أمتنا بالنسبة للغلاية التي تبلغ 125 ميجاوات، 400 طن / ساعة، فإن معلمة البخار المفرط التسخين هي 133.7 ميجا باسكال و 555 درجة؛ ضغط الدخول والخروج للبخار المعاد تسخينه هو 2.5 / 2.35 ميجا باسكال، ودرجة حرارتهما هي 555 درجة أيضًا. بالنسبة للغلايات التي تبلغ 200 ميجاوات، 670 طن / ساعة، فإن معلمة البخار المفرط التسخين هي 13.7 ميجا باسكال، 540 درجة؛ ضغوط الدخول والخروج هي 2.7 / 2.5 ميجا باسكال، ودرجة الحرارة هي أيضًا 540 درجة. بالنسبة لغلايات الدوران التي يتم التحكم فيها بالضغط دون الحرج والتي تبلغ 300 ميجاوات، 600 ميجاوات، فإن معلمة البخار المفرط التسخين هي 18.27 ميجا باسكال، 540 درجة؛ ضغوط الدخول والخروج هي 3.83 / 3.63 ميجا باسكال، ودرجة الحرارة هي أيضًا 540 درجة. يمكن أن يؤدي تطبيق نظام إعادة تسخين البخار إلى زيادة الاقتصاد الحراري لمحطات الطاقة بنسبة 4-5٪. في بلدنا، تطبق الوحدات التي تزيد سعتها عن 125 ميجاوات نظام إعادة تسخين متوسط مرة واحدة، وفي الخارج، يتم تطبيق نظامي إعادة تسخين متوسطين لبعض الوحدات ذات المعلمات الأعلى.

في الغلايات الحديثة، تستهلك السخانات الفائقة وأجهزة إعادة التسخين أكثر من نصف إجمالي امتصاص الحرارة للسائل العامل، وبالتالي فإن أسطح تسخين السخانات الفائقة وأجهزة إعادة التسخين تمثل نسبة كبيرة في إجمالي أسطح تسخين الغلايات، ويجب وضعها في المناطق التي تكون فيها درجة حرارة الدخان أعلى، والظروف التشغيلية هي الأسوأ بين جميع أسطح التسخين. درجة حرارة جدار الأنبوب لأسطح التسخين قريبة من الحد الأقصى. درجة الحرارة المسموح بها للفولاذ، لذا فإن الترتيب والتصميم المعقول للسخانات الفائقة وأجهزة إعادة التسخين مهمان جدًا للاقتصاد والموثوقية للغلاية بأكملها. عندما يتعلق الأمر بتصميمها، على أساس ضمان السلامة والموثوقية للسخان الفائق وجهاز إعادة التسخين، فمن الضروري جدًا توفير استهلاك المعادن في أفضل حالاته، وخاصة توفير استخدام الفولاذ السبائكي.

بالنسبة للغلايات في محطات الطاقة الكبيرة، تعتبر السخانات الفائقة وأجهزة إعادة التسخين أجزاء ضرورية، وإلى حد كبير، فقد أثرت على سلامة واقتصاد الغلايات. السخانات الفائقة هي أسطح التسخين التي تسخن البخار الرئيسي من درجة الحرارة المشبعة إلى درجة الحرارة المفرطة التسخين المقدرة، وأجهزة إعادة التسخين هي أسطح التسخين التي تسخن العادم من أسطوانة الضغط العالي للتوربين البخاري إلى درجة حرارة معينة. عند تغيير ظروف التشغيل مثل أحمال الغلاية وأنواع الفحم، يجب تعديلها للتأكد من أن درجة حرارة المخرج عند المستوى المقدر من -10 إلى +5 درجات.

بالنسبة للغلايات الكبيرة في محطات الطاقة، تمثل السخانات الفائقة وأجهزة إعادة التسخين نسبة كبيرة في إجمالي أسطح التسخين، ويجب ترتيبها في المناطق التي يكون فيها الدخان بدرجة حرارة أعلى. لتحسين كفاءة الدورة الحرارية في محطات الطاقة، من الضروري تحسين المعلمات الأصلية للبخار تدريجياً، تتطلب زيادة ضغط البخار الزيادة المقابلة في درجة حرارة البخار المفرط التسخين، أو ستكون رطوبة العادم الكبير للمرحلة من التوربين البخاري مرتفعة جدًا، مما سيؤثر على سلامته. وبالتالي، فإن البخار المتدفق عبر السخانات الفائقة وأجهزة إعادة التسخين هو بخار عالي الحرارة، وأداء نقل الحرارة ضعيف للغاية، مما يحدد أن درجات حرارة جدار الأنبوب للسخانات الفائقة وأجهزة إعادة التسخين مرتفعة.

المبدأ

• مبدأ السخان الفائق مشابه لأنابيب توليد البخار في الغلاية.

• تكتسح الغازات الساخنة ذات درجة الحرارة العالية فوق أنابيب السخان الفائق وترفع درجة حرارة البخار التي تعتمد قيمتها على درجة حرارة غاز الخروج التي تترك السخان الفائق وسرعة الغاز.

التطبيق

تستخدم لتسخين البخار المشبع، يمكن أن تصل درجة حرارة البخار إلى 900 درجة مئوية.

ترقيات سعة السخان الفائق لزيادة توليد الطاقة

أرسل لنا البيانات الفنية المطلوبة، مثل سعة البخار والضغط ودرجة الحرارة المطلوبة وما إلى ذلك. سنقوم بالتصميم وفقًا لذلك.
