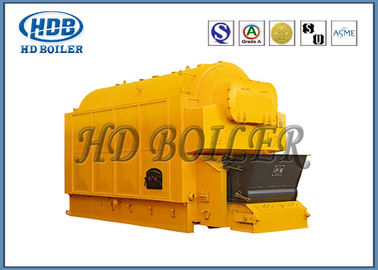

غلاية بخار الماء الساخن تعمل بالغاز / غلاية أنبوب الماء الصناعي طبل واحد
تفاصيل المنتج
| اسم المنتج: | غلاية الماء الساخن الكتلة الحيوية | وظيفة: | غلاية بخار ، غلاية ماء ساخن |
|---|---|---|---|
| بناء: | أنبوب المياه | الاستخدام: | break |
| وقود قابل للتطبيق: | الصنف البيتوميني الثاني | ميناء: | شنغهاي، الصين |
| إبراز |
غلاية بخار صناعية,غلاية ماء ساخن بالفحم |
||
وصف المنتج
مقدمة
HD BOILER DZL سلسلة غلايات البخار والمياه الساخنة هي أسطوانة واحدة ، وأنبوب ماء ، وسلسلة مرجل شبكي.يتم ترتيب أسطوانة الغلاية على طول مركز المرجل طوليًا ، ويتم تثبيت موفر الفحم في الجزء الخلفي من الغلاية.يتم امتصاص الدخان من الموقد ، ويتدفق الدخان إلى سطح التسخين بالحمل الحراري ، من خلال غرفة التبريد والعوادم إلى الخارج عبر المدخنة عبر الفحم.
السمات الهيكلية
1. أفقي واحد طبل المياه سلسلة صر المرجل.يتكون من المرجل العلوي والسفلي صر.
2. التخطيط الطولي لجسم المرجل ذو الأسطوانة الواحدة ، أسطوانة الغلاية مع أنبوبين جانبيين لجدار الماء لسطح تسخين إشعاع الغرفة ، بغض النظر عن سطح التسخين بالحمل الحراري على جانبي حزمة الأنبوب.
3. طبل داخليّ خيط دخان حراريّ تسخين سطح أنبوب حريق أنبوب ، أنبوب لوح بضغط منخفض بدون دعامة أنبوب أنبوب لوح.
4. مستودع نقاط صر سلسلة في مهب الريح ، تعديل حجم الهواء غرفة الرياح بشكل مستقل ، صر تنظيم سرعة ستبليس.
مزايا الأداء
1. غلاية ذات شكل جماعي (سريع) ، هيكل مدمج ، تغطي مساحة صغيرة ، فترة تركيب قصيرة ، تكلفة تركيب أقل ، استثمار في البنية التحتية.
2. لوحة الأنبوب في درجة حرارة الدخان منخفضة ، أنبوب العودة المفرد ، تسخين لوحة الأنبوب بالتساوي ، ضغط لوحة الأنبوب المنخفض تشغيل الغلاية بشكل آمن وموثوق ، عمر خدمة طويل.
3. ترتيب سطح التسخين ، المعقول بالكامل ، تسخين الغلاية ، الضغط يرتفع بشكل أسرع ، الناتج الكامل ، الكفاءة الحرارية العالية.
4. مستودع نقاط صر في الريح ، غرفة الرياح ضبط تدفق الهواء بشكل مستقل ، تسمين الفحم بالتساوي ، القدرة على التكيف على نطاق واسع من الفحم.
5. سلامة درجة عالية من الأتمتة والتحكم الآلي وأدوات المراقبة كاملة وآمنة وموثوق بها وسهلة التشغيل.
معلمات المنتج
| نموذج المرجل البخاري | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
| قدرة التبخر المقدرة (t / h) | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| ضغط العمل المقدر (MPa) | 0.7 / 1.0 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | |
| درجة حرارة البخار المقدرة (℃) | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| درجة حرارة تزويد الماء (℃) | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| مساحة صر (م2) | 3.5 / 20/10 | 6.5 / 40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| منطقة فعالة من صر (م2) | 2.1 | 3.2 | 5.2 | 7.8 | 11.8 | 17.3 | 21 | |
| حجم المرجل (م3) | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| كفاءة التصميم (٪) | > 76 | > 78 | > 78 | > 80 | > 80 | > 80 | > 80 | |
| وقود قابل للتطبيق | الصنف البيتوميني الثاني | |||||||
| استهلاك الوقود (كجم / ساعة) | 167.9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| الحد الأقصى لحجم جزء الشحن (م) | 5.5 × 1.8 × 2.9 | 5.7 × 2.6 × 3.4 | 6.8 × 2.9 × 3.6 | 7.1 × 2.8 × 3.6 | 7.6 × 3.4 × 3.6 | 9.4 × 3.4 × 3.6 | 9.8 × 3.5 × 3.6 | |
| الوزن الأقصى لجزء الشحن (ر) | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| حجم التركيب (م) | 6.0 × 3.2 × 4.2 | 5.7 × 3.9 × 4.9 | 6.8 × 3.6 × 5.1 | 8.1 × 5.2 × 6.3 | 9.8 × 5.7 × 6.3 | 10.4 × 5.2 × 8.1 | 11 × 5.6 × 8.6 | |
| مروحة سحب | نموذج | Y5-47 | GY2-15 | YX9-35 رقم 8 ج | GY6-1 | GY10-15 | Y5-47 12 د | Y5-47 12.4 د |
| تدفق الهواء (م3/ ح) | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| الضغط (باسكال) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 3874-3619 | |
| قوة (كيلوواط) | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| مروحة منفاخ | نموذج | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| تدفق الهواء(م3/ ح) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| الضغط (باسكال) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| قوة (كيلوواط) | 1.5 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| مضخة تغذية | نموذج | JGGC2.0-8 × 14/18 | JGGC2.4-9 × 19/22 DG6-25 × 11 |
DG6-25 × 7/8 DG6-25 × 12 |
DG6-25 × 7/9 DG6-25 × 12 |
DG12-25 × 7/8 | DG25-30 × 6/7 | DG25-30 × 6/7 |
| تدفق الهواء (م 3 / ساعة) | 2.4 | 2.4 / 2.4 / 3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
| رفع (م3/ ح) | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| قوة (كيلوواط) | 3 | 3 | 7.5 / 11/15 | 7.5 / 15/15 | 15/15 | 30/30 | 30/30 | |
| حاكم السرعة | نموذج | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P / II | GL-20P / II |
| قوة (كيلوواط) | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | |
| آلة الخبث | نموذج | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| قوة (كيلوواط) | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| نموذج الغبار | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
| نموذج غلاية الماء الساخن | DZL0.7-0.7 / 95/70-ALL |
DZL1.4-0.7 / 95/70-ALL DZL1.4-1.0 / 115/70-ALL |
DZL2.8-0.7 / 95/70-ALL DZL2.8-1.0 / 115/70-ALL |
DZL4.2-0.7 / 95/70-ALL DZL4.2-1.0 / 115/70-ALL |
DZL7-1.0 / 95/70-ALL DZL7-1.0 / 115/70-ALL |
DZL10.5-1.0/ 95/ 70-ALL DZL10.5-1.0/ 115/70-الكل |
DZL14-1.0/ 95/70-الكل (دزل 14-1.25.00)/ 130/ 70-ALL |
|
| طاقة التسخين المقدرة (MW) | 0.7 | 1.4 | 2.8 | 4.2 | 7 | 10.5 | 14 | |
| ضغط العمل المقدر (MPa) | 0.7 | 0.7 / 1.0 | 0.7 / 1.0 | 0.7 / 1.0 | 1.0 | 1.0 | 1.0 / 1.25 | |
| درجة حرارة المخرج المقدرة (℃) | 95 | 95/115 | 95/115 | 95/115 | 95/115 | 95/115 | 115/130 | |
| درجة حرارة المدخل المقدرة (℃) | 70 | 70 | 70 | 70 | 70 | 70 | 70 | |
| حجم المرجل (م3) | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| كفاءة التصميم (٪) | > 76 | > 78 | > 79 | > 81 | > 81 | > 81 | > 81 | |
| وقود قابل للتطبيق | الصنف البيتوميني الثاني | |||||||
|
استهلاك الوقود (كجم / ساعة) |
162.4 | 327.1 | 654.2 | 981.3 | 1594.7 | 2392.0 | 3189.3 | |
| الحد الأقصى لحجم جزء الشحن (م) | 6.0 × 4.2 × 4.2 | 6.5 × 4.5 × 4.8 | 7.2 × 4.1 × 4.9 | 9.5 × 5.5 × 6.3 | 9.8 × 5.7 × 6.3 | 9.4 × 3.4 × 3.6 | 9.8 × 3.5 × 3.6 | |
| الوزن الأقصى لجزء الشحن (ر) | 13 | 21 | 27 | 25 | 33 | 42 | 49 | |
| حجم التركيب (م) | 6.0 × 4.2 × 4.2 | 6.5 × 4.5 × 4.8 | 7.2 × 4.1 × 4.9 | 9.5 × 5.5 × 6.3 | 9.8 × 5.7 × 6.3 | 10.7 × 5.7 × 6.8 | 11 × 5.8 × 8.6 | |
| مروحة سحب | نموذج | GY1-11 | GY2-15 | YX9-35 رقم 8 ج | GY6-1 | GY10-15 | Y5-47 12 د | Y5-47 12.4 د |
| تدفق الهواء (م3/ ح) | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| الضغط (باسكال) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 3874-3619 | |
| قوة (كيلوواط) | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| مروحة منفاخ | نموذج | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| تدفق الهواء (م3/ ح) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| الضغط (باسكال) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| قوة (كيلوواط) | 2.2 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| مروحة منفاخ | نموذج | 4-72-3.2 | GG2-11 | T4-72 4.5 | T4-72 5 | GG10-1 | G4-73 9D | G4-73 9D |
| (م 3 / ساعة) | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 10000-22500 | 23003-32079 | 23003-44128 | |
| تدفق الهواء (م3/ ح) | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| قوة (كيلوواط) | 3 | 3 | 7.5 / 11/15 | 7.5 / 15/15 | 15/15 | 30/30 | 30/30 | |
| محافظ السرعة | نموذج | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P / II | GL-20P / II |
| قوة (كيلوواط) | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | |
| آلة الخبث | نموذج | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| قوة (كيلوواط) | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| نموذج الغبار | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
