أنبوب حريق غلاية الماء الساخن بالبخار الأوتوماتيكي مع إطلاق الغاز / الزيت
تفاصيل المنتج
| نموذج: | WNS | وقود: | غاز - نفط - نار |
|---|---|---|---|
| بناء: | أنبوب النار | تداول المياه: | تداول طبيعي |
| علامة تجارية: | HD المرجل | كود HS: | 3215960855 |
| وظيفة: | المراجل البخارية | تحديد مستوى: | غلاية أفقية |
| مستوى التصنيع: | أ | ميناء: | شنغهاي |
| إبراز |
غلاية بخار صناعية,غلاية ماء ساخن بالفحم |
||
وصف المنتج

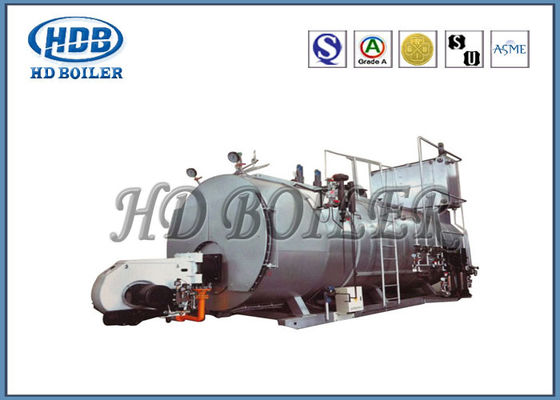

غلاية بخار الماء الساخن مع غلاية أنبوب حريق تعمل بالغاز تعمل بالزيت على طراز WNS
وصف
إن غلاية البخار / الماء الساخن التي تعمل بالزيت (الغاز) الأوتوماتيكية WNS هي المرجل الأفقي ، ثلاثي العودة ، النار ، أنبوب النار ، ويتكون بشكل أساسي من السكن ، الخزان ، غرفة دخان التحويل وأنابيب النار.يمكن أن تستخدم الغلاية الزيت الخفيف والزيت الثقيل والغاز الطبيعي والغاز المسال وغاز الفحم الحضري.
معلمات المنتج
| نموذج المرجل البخاري | WNS 2-1.0-Y ، س | WNS 2-1.25-Y ، س | WNS 2-1.0-Y ، س | WNS 6-1.25-Y ، س | WNS 8-1.25-Y ، س | WNS 10-1.25-Y ، س | WNS 20-1.25-Y ، س | |
| معدل التبخر (t / h) | 2 | 4 | 6 | 8 | 10 | 15 | 20 | |
| درجة حرارة البخار المقدرة (MPa) | 1.0 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | |
| درجة حرارة البخار المقدرة (℃) | 184 | 193 | 193 | 193 | 193 | 193 | 193 | |
| درجة حرارة تزويد الماء (℃) | 20 | 20 | 104 | 104 | 104 | 104 | 104 | |
| حجم المرجل (م3) | 7.2 | 8.2 | 14.5 | 16.2 | 19.8 | 26.1 | 30.5 | |
| كفاءة التصميم (٪) | 92 | 92 | 92 | 92 | 92 | 93 | 93 | |
| وقود قابل للتطبيق | النفط الخفيف والنفط الثقيل والغاز الطبيعي والغاز المسال وغاز الفحم الحضري | |||||||
| الحجم الخارجي | الطول (مم) | 5084 | 6022 | 7151 | 7600 | 8360 | 9050 | 9650 |
| العرض (مم) | 2450 | 2700 | 2800 | 3000 | 3000 | 3200 | 3430 | |
| الارتفاع (مم) | 2380 | 2684 | 2882 | 3200 | 3200 | 3560 | 3570 | |
| وزن المرجل (ر) | 8 | 12.6 | 17.2 | 18.6 | 23.5 | 34.2 | 40.1 | |
| قطر فتحة البخار الرئيسية (مم) | 65 | 100 | 125 | 150 | 150 | 200 | 200 | |
| قطر صمام الأمان (مم) | 40 × 2 | 50 × 2 | 65 × 2 | 65 × 2 | 80 × 2 | 100 × 2 | 100 × 2 | |
| قطر المدخنة (مم) | 350 | 450 | 600 | 700 | 750 | 900 | 1000 | |
| نموذج المرجل البخاري | WNS 2-1.0-Y ، س | WNS 2-1.25-Y ، س | WNS 2-1.0-Y ، س | WNS 6-1.25-Y ، س | WNS 8-1.25-Y ، س | WNS 10-1.25-Y ، س | WNS 20-1.25-Y ، س | |
| معدل التبخر (t / h) | 2 | 4 | 6 | 8 | 10 | 15 | 20 | |
| درجة حرارة البخار المقدرة (MPa) | 1.0 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | 1.25 | |
| درجة حرارة البخار المقدرة (℃) | 184 | 193 | 193 | 193 | 193 | 193 | 193 | |
| درجة حرارة تزويد الماء (℃) | 20 | 20 | 104 | 104 | 104 | 104 | 104 | |
| حجم المرجل (م3) | 7.2 | 8.2 | 14.5 | 16.2 | 19.8 | 26.1 | 30.5 | |
| كفاءة التصميم (٪) | 92 | 92 | 92 | 92 | 92 | 93 | 93 | |
| وقود قابل للتطبيق | النفط الخفيف والنفط الثقيل والغاز الطبيعي والغاز المسال وغاز الفحم الحضري | |||||||
| الحجم الخارجي | الطول (مم) | 5084 | 6022 | 7151 | 7600 | 8360 | 9050 | 9650 |
| العرض (مم) | 2450 | 2700 | 2800 | 3000 | 3000 | 3200 | 3430 | |
| الارتفاع (مم) | 2380 | 2684 | 2882 | 3200 | 3200 | 3560 | 3570 | |
| وزن المرجل (ر) | 8 | 12.6 | 17.2 | 18.6 | 23.5 | 34.2 | 40.1 | |
| قطر فتحة البخار الرئيسية (مم) | 65 | 100 | 125 | 150 | 150 | 200 | 200 | |
| قطر صمام الأمان (مم) | 40 × 2 | 50 × 2 | 65 × 2 | 65 × 2 | 80 × 2 | 100 × 2 | 100 × 2 | |
| قطر المدخنة (مم) | 350 | 450 | 600 | 700 | 750 | 900 | 1000 | |
مزايا
1. استخدم هيكل البطانة الرطبة ، وموجة سطح التسخين الخلفية للفرن ، والتخطيط المتماثل ، مما يقلل بشكل فعال من الإجهاد الحراري ، ويطيل من عمر المرجل.
2. استخدام أنبوب الدخان الملولب لتحسين تأثير نقل الحرارة لأنبوب المداخن.
3. تخطيط سطح تسخين الغلاية معقول ، كفاءة حرارية عالية ، بداية سريعة.
4. تتبنى غرفة احتراق غلاية البخار وضعًا منخفضًا ، بحيث يكون نطاق أمان مستوى ماء الغلاية أكبر ، وبخار الغلاية أكبر ، وجودة البخار مضمونة جيدًا.
5. باستخدام الموقد ذو العلامة التجارية الدولية ونظام التحكم الآلي المتقدم ، يكون الاحتراق أكثر استقرارًا ، وتشغيلًا أكثر ملاءمة ، وتشغيلًا أكثر أمانًا.
6. هيكل المرجل مضغوط ، بصمة صغيرة ، تركيب سريع.
تعريف عن الشركة
تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، Ltd (المتاجرة باسم HD Boiler) ، تنتج محطة طاقة ؛صناعي؛الحرارة المهدرةحرق النفايات؛الكتلة الحيوية.الناقل الحراري العضوي والمراجل البخارية الكهربائية.إلى جانب مجموعة شاملة من أسطح التدفئة ، تقدم HD Boiler إلى السوق خدمة فريدة بما في ذلك تصميم المرجل وتصنيعه وتركيبه وصيانته واستبدال أجزاء ضغط الغلاية.
1. مساحة تصنيع 200000 متر مربع
2. 150 مهندساً
3. 600 لحام مشفر
4. 60 مفتشًا مرخصًا (مدربون NDT من المستوى الثالث)
5. تراخيص من الفئة أ لتصميم وتصنيع الغلايات
6. نظام الجودة ISO 9001: 2008
7. شهادة ASME للغلايات الكهربائية
8. ترخيص ختم ASME 'S' و 'U' و NB
