| موك: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | التعبئة صالحة للابحار |
| فترة التسليم: | 30 يوما |
| طريقة الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على التوريد: | 500 مجموعة في السنة |

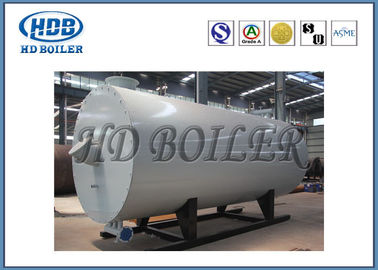

أفقي نوع النفط الغاز الغاز الناقل الحراري المرجل Hign الكفاءة بسهولة التثبيت
نطاق المنتج
انتاج الحرارة: (30 - 1500)× 104كيلو كالوري / ساعة
ضغط التصميم: .1.1 ميجا باسكال
السمات الهيكلية
• فرن ناقل الحرارة العضوي من سلسلة YYW الأفقية يشكل الأنبوب الدائري الداخلي والخارجي (الداخلي والخارجي) سطح تسخين إشعاع الملف الداخلي والسطح الخارجي والملف الخارجي وسطح التسخين الحراري للملف الداخلي.
•غرفة الاحتراق الطاردة للحرارة لحرق الوقود بما في ذلك الملف المكون ، ويتم امتصاص معظم الحرارة عن طريق سطح التسخين الإشعاعي ، وغاز المداخن عالي الحرارة في سطح تسخين الحمل الحراري والمبادل الحراري.
•تتأرجح الغلايات المعدلة مع سطح تسخين الذيل ، مما يقلل من درجة حرارة غاز العادم للغلاية ، وغاز المداخن منخفض الحرارة من مخرج غاز مداخن الغلاية الذي يتم تصريفه مباشرة إلى المدخنة وفي الغلاف الجوي.
معلمات المنتج
|
نموذج YYL (W) |
350 ص (س) |
600 ص (س) |
900 ص (س) |
1200 ص (س) |
1500 ص (س) |
1800 ص (س) |
2300 ص (س) |
2900 ص (س) |
3500 ص (س) |
||
| الطاقة المقدرة (kw) | 350 | 600 | 900 | 1200 | 1500 | 1800 | 2300 | 2900 | 3500 | ||
| إمداد الحرارة × 104(كيلو كالوري / ساعة) | 30 | 50 | 75 | 100 | 160 | 150 | 200 | 250 | 300 | ||
| الكفاءة الحرارية (٪) | ≥88 | ≥88 | ≥88 | ≥88 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| ضغط التصميم (MPa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | ||
| درجة حرارة العمل القصوى (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| معدل الدوران المتوسط (م3/ ح) | 40 | 58 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| سعة الفرن المتوسطة (م3) | 0.4 | 0.6 | 0.6 | 0.8 | 1.2 | 2.1 | 2.6 | 3.5 | 7.8 | ||
| القطر المختص (DN) | 100 | 100 | 125 | 125 | 125 | 150 | 150 | 200 | 200 | ||
| السعة (kw) | 14.5 | 18 | 31 | 37.5 | 49.5 | 57.5 | 61.5 | 75 | 75 | ||
| وقود قابل للتطبيق | النفط والغاز | ||||||||||
| استهلاك الوقود كجم / ساعة (زيت) | 34 | 56 | 84 | 111 | 141 | 163 | 217 | 273 | 326 | ||
|
أبعاد (￠ · ح) م |
فرن الزيت الأفقي | 1.2 × 2.4 | 1.7 × 3 | 1.82 × 3.5 | 1.92 × 4 | 1.95 × 4.3 | 2.4 × 4.3 | 2.52 × 5.3 | 2.8 × 6.3 | 2.92 × 6 | |
|
الدوران مضخة |
الموديل WRY | 80-50-180 | 100-65-190 | 100-65-230 | 100-65-240 | 100-65-257 | 125-80-250 | 125-80-250 | 125-100-250 | 125-100-250 | |
| تدفق (م3/ ح) | 40 | 60 | 100 | 100 | 100 | 160 | 160 | 200 | 200 | ||
| رفع (م) | 40 | 38 | 55 | 70 | 80 | 60 | 60 | 60 | 60 | ||
| الطاقة (كيلوواط) | 7.5 | 11 | 22 | 30 | 37 | 45 | 45 | 55 | 55 | ||
|
نموذج YYL (W) |
4700 ص (س) |
5900 ص (س) |
7000 ص (س) |
8200 ص (س) |
9400 ص (س) |
10500 ص (س) |
12000 ص (س) |
14000 ص (س) |
16300 ص (س) |
||
| الطاقة المقدرة (kw) | 4700 | 5900 | 7000 | 8200 | 9400 | 10500 | 12000 | 14000 | 16300 | ||
| إمداد الحرارة × 104 (kCal / h) | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | 1200 | 1400 | ||
| الكفاءة الحرارية (٪) | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ≥90 | ||
| ضغط التصميم (MPa) | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | 1.1 | ||
| درجة حرارة العمل القصوى (℃) | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | 320 | ||
| معدل الدوران المتوسط (m3 / h) | 260 | 300 | 340 | 400 | 520 | 600 | 600 | 680 | 800 | ||
| سعة الفرن المتوسطة (م 3) | 8.4 | 8.8 | 10.5 | 11.2 | 11.5 | 13 | 15 | 18 | 23 | ||
| القطر المختص (DN) | 200 | 250 | 250 | 250 | 300 | 300 | 300 | 350 | 350 | ||
| السعة (kw) | 98.5 | 121.5 | 148.5 | 155 | 195 | 235 | 235 | 295 | 341 | ||
| وقود قابل للتطبيق | النفط والغاز | ||||||||||
| استهلاك الوقود كجم / ساعة (زيت) | 435 | 545 | 660 | 760 | 875 | 980 | 1140 | 1360 | 1600 | ||
|
أبعاد (￠ · ح) م |
فرن الزيت الأفقي |
3.23 × 6.7 |
3.26 × 7.45 |
3.26 × 7.9 |
3.62 × 9 |
3.6 × 9.48 |
3.65 × 10.4 |
3.65 × 10.6 |
3.98 × 11.5 |
4.06 × 12.5 |
|
|
الدوران مضخة |
الموديل WRY | 125-100-257 |
125- 100-260 |
150-125-270 | 125-100-250 | 125-100-257 | 125-100-260 | 150-100-260 | 150-125-270 أ | 150-125-280 | |
| التدفق (م 3 / ساعة) | 260 | 300 | 340 | 200 × 2 | 260 × 2 | 300 × 2 | 300 × 2 | 340 × 2 | 400 × 2 | ||
| رفع (م) | 70 | 70 | 76 | 60 | 70 | 70 | 70 | 76 | 78 | ||
| الطاقة (كيلوواط) | 75 | 90 | 110 | 55 × 2 | 75 × 2 | 90 × 2 | 90 × 2 | 110 × 2 | 132 × 2 | ||
مزايا الأداء
1. كفاءة في استخدام الطاقة
2. آمنة وموثوق بها
3. سهل التركيب
4. الوقود المطبق
5. صناعة التطبيقات
تعريف عن الشركة
تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. ، Ltd (المتاجرة باسم HD Boiler) ، تنتج محطة طاقة ؛صناعي؛الحرارة المهدرةحرق النفايات؛الكتلة الحيوية.الناقل الحراري العضوي والمراجل البخارية الكهربائية.إلى جانب مجموعة شاملة من أسطح التدفئة ، تقدم HD Boiler إلى السوق خدمة فريدة بما في ذلك تصميم المرجل وتصنيعه وتركيبه وصيانته واستبدال أجزاء ضغط الغلاية.
1. مساحة تصنيع 200000 متر مربع
2. 150 مهندساً
3. 600 لحام مشفر
4. 60 مفتشًا مرخصًا (مدربون NDT من المستوى الثالث)
5. تراخيص من الفئة أ لتصميم وتصنيع الغلايات
6. نظام الجودة ISO 9001: 2008
7. شهادة ASME للغلايات الكهربائية
8. ترخيص ختم ASME 'S' و 'U' و NB
|
|
