| موك: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | التعبئة صالحة للابحار |
| فترة التسليم: | 30 يوما |
| طريقة الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على التوريد: | 500 مجموعة / سنويا |

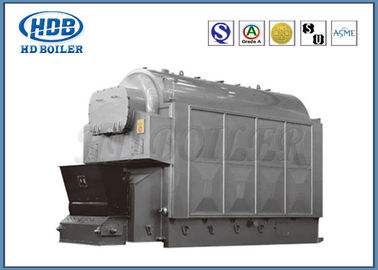

التحكم الأوتوماتيكي DZL يعمل بالفحم بالبخار غلاية الماء الساخن القدرة على التكيف مع الفحم
إنتاج
إن غلاية البخار والمياه الساخنة من سلسلة HD DZL هي عبارة عن مجموعة أنابيب المياه ذات الأسطوانة المفردة وسلسلة المرجل الشبكي.يتم ترتيب أسطوانة الغلاية على طول مركز المرجل طوليًا.
تشكل الأسطوانة الأمامية وكلا جانبي أنابيب الجدار المائي للفرن سطح تسخين مشع ، والأسطوانة الخلفية وعش الأنبوب بين سطح التسخين بالحمل الحراري.
يتم تركيب موفر الفحم في الجزء الخلفي من المرجل.
بعد امتصاص بعض حرارة الدخان الناتج عن الاحتراق بواسطة الموقد ، يتدفق الدخان إلى سطح التسخين بالحمل الحراري.من خلال حرق الغرفة والعوادم بالخارج من خلال المدخنة عبر موفر الفحم ومجمع الغبار ومروحة السحب.
الميزات والمزايا
1. هيكل مدمج ، مساحة تركيب صغيرة ، غرفة مرجل ذات طابق واحد ، بنية تحتية فعالة من حيث التكلفة.
2. مستوى تجميع رائع ، فترة تركيب قصيرة وتركيب غير مكلف.
3. سطح تسخين كاف ومعقول ، ارتفاع سريع لدرجة الحرارة / ضغط الغلاية ، إنتاجية مرضية وكفاءة تسخين عالية.
4. إدخال الهواء مع غرف توزيع الهواء من صر.كل توزيع الهواء
يمكن للغرف ضبط تدفق الهواء بشكل مستقل ويمكن تنظيم الشبكة
سرعة ستبليس.مجموعة واسعة من الفحم المطبق والاحتراق الكامل.
5. تم تجهيز خزانة التحكم الكهربائية بتحكم أوتوماتيكي كامل و
أدوات المراقبة تتميز بأتمتة عالية وأمان وموثوقية وبساطة
معامل
| نموذج | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
| قدرة التبخر المقدرة t / h | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| ضغط العمل المقدر | 0.7 / 1.0 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | |
| درجة حرارة البخار المقدرة | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| درجة حرارة الإمداد بالمياه | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| مساحة صر م 2 | 3.5 / 20/10 | 6.5 / 40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| منطقة فعالة من صر م 2 | 2.1 | 3.2 | 5.2 | 7.8 | 11.8 | 17.3 | 21 | |
| حجم المرجل م 3 | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| كفاءة التصميم٪ | > 76 | > 78 | > 78 | > 80 | > 80 | > 80 | > 80 | |
| وقود قابل للتطبيق | الصنف البيتوميني الثاني | |||||||
| كجم / ساعة | 167.9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| الحد الأقصى لحجم جزء الشحن م | 5.5 × 1.8 × 2.9 | 5.7 × 2.6 × 3.4 | 6.8 × 2.9 × 3.6 | 7.1 × 2.8 × 3.6 | 7.6 × 3.4 × 3.6 | 9.4 × 3.4 × 3.6 | 9.8 × 3.5 × 3.6 | |
| الوزن الأقصى لجزء الشحن م | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| حجم التركيب م | 6.0 × 3.2 × 4.2 | 5.7 × 3.9 × 4.9 | 6.8 × 3.6 × 5.1 | 8.1 × 5.2 × 6.3 | 9.8 × 5.7 × 6.3 | 10.4 × 5.2 × 8.1 | 11 × 5.6 × 8.6 | |
| مروحة سحب | نموذج | Y5-47 | GY2-15 | YX9-35 رقم 8 ج | GY6-1 | GY10-15 | Y5-47 12 د | Y5-47 12.4 د |
| (م 3 / ساعة) تدفق الهواء | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| (Pa) الضغط | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387 - 3619 | |
| (KW) الطاقة | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| مروحة منفاخ | نموذج | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| (م 3 / ساعة) تدفق الهواء | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| (Pa) الضغط | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| (KW) الطاقة | 1.5 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| مضخة تغذية | نموذج | JGGC2.0-8 × 14/18 | JGGC2.4-9 × 19/22 DG6-25 × 11 |
DG6-25 × 7/8 DG6-25 × 12 |
DG6-25 × 7/9 DG6-25 × 12 |
DG12-25 × 7/8 | DG25-30 × 6/7 | DG25-30 × 6/7 |
| (م 3 / ساعة) | 2.4 | 2.4 / 2.4 / 3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
| م | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| (KW) الطاقة | 3 | 3 | 7.5 / 11/15 | 7.5 / 15/15 | 15/15 | 30/30 | 30/30 | |
| حاكم السرعة | نموذج | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P / II | GL-20P / II |
| (KW) الطاقة | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | |
| آلة الخبث | نموذج | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| (KW) الطاقة | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| نموذج الغبار | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
معلومات الشركة
HD المرجل تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. سخانات ، سخانات فائقة ، رؤوس ، أنابيب زعنفة لولبية ، أنابيب زعنفة H ، أنابيب حرارية إلخ. يقع HD Boiler في Dong Lai Industrial Park ، الضاحية الشرقية لمدينة Zhang Jia Gang.يقع موقع المصنع على بعد حوالي 150 كم من الطريق السريع إلى ميناء شنغهاي أو 60 كم من طريق الولاية إلى سوتشو أو ووشي ، مع امتداد النقل في جميع الاتجاهات بشكل مريح وسريع.
