| موك: | 1 مجموعة |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | التعبئة صالحة للابحار |
| فترة التسليم: | 30 يوما |
| طريقة الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على التوريد: | 500 مجموعة / سنويا |

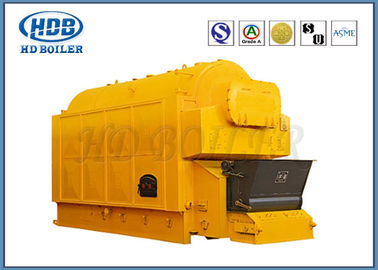

فترة التركيب القصيرة DZL تعمل بالفحم بالبخار والماء الساخن مع عمر خدمة طويل
إنتاج
إن غلاية البخار والمياه الساخنة من سلسلة HD DZL هي عبارة عن مجموعة أنابيب المياه ذات الأسطوانة المفردة وسلسلة المرجل الشبكي.يتم ترتيب أسطوانة الغلاية على طول مركز oو المرجل طوليا.
الأسطوانة الأمامية وكلا الجانبين من فرن المياه واتشكل الأنابيب ll سطح تسخين مشع ، الأسطوانة الخلفية وعش الأنبوب بين tهو رأس شكل سطح تسخين الحمل الحراري.
يتم تثبيت موفر الفحم في موقع rأذن المرجل.
بعد بعض الحرارة من ارتفاع درجة الحرارة الناتجة عن الاحتراق ويتم امتصاص ume بواسطة الموقد ، يتدفق الدخان إلى سطح تسخين الحمل الحراري tمن خلال حرق الغرفة والعوادم بالخارج من خلال المدخنة عبر الفحم هـكونوميزر ، ومجمع الغبار ومروحة السحب.
الميزات والمزايا
1. أفقي واحد طبل المياه سلسلة صر المرجل.يتكون من المرجل العلوي والسفلي صر.
2. التخطيط الطولي لجسم المرجل ذو الأسطوانة الواحدة ، أسطوانة الغلاية مع أنبوبين جانبيين لجدار الماء لسطح تسخين إشعاع الغرفة ، بغض النظر عن سطح التسخين بالحمل الحراري على جانبي حزمة الأنبوب.
3. أسطوانة دخان الخيط الداخلي أنبوب تسخين سطح أنبوب النار ، ورقة أنبوبية بضغط منخفض بدون لوحة أنبوبية مقوسة.
4. مستودع نقاط صر سلسلة في مهب الريح ، تعديل حجم الهواء غرفة الرياح بشكل مستقل ، صر تنظيم سرعة ستبليس.
5. أشكال الهياكل ، يمكن دمجها في المصنع ، كما يمكن دمجها في موقع العمل.
معامل
| نموذج | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
| قدرة التبخر المقدرة t / h | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
| ضغط العمل المقدر | 0.7 / 1.0 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | |
| درجة حرارة البخار المقدرة | 170/184 | 193/204/226 | 193/204/226 | 193/204 | 193/204 | 193/204 | 193/204 | |
| درجة حرارة الإمداد بالمياه | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| مساحة صر م 2 | 3.5 / 20/10 | 6.5 / 40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53/415/213 | |
| منطقة فعالة من صر م 2 | 2.1 | 3.2 | 5.2 | 7.8 | 11.8 | 17.3 | 21 | |
| حجم المرجل م 3 | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
| كفاءة التصميم٪ | > 76 | > 78 | > 78 | > 80 | > 80 | > 80 | > 80 | |
| وقود قابل للتطبيق | الصنف البيتوميني الثاني | |||||||
| كجم / ساعة | 167.9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
| الحد الأقصى لحجم جزء الشحن م | 5.5 × 1.8 × 2.9 | 5.7 × 2.6 × 3.4 | 6.8 × 2.9 × 3.6 | 7.1 × 2.8 × 3.6 | 7.6 × 3.4 × 3.6 | 9.4 × 3.4 × 3.6 | 9.8 × 3.5 × 3.6 | |
| الوزن الأقصى لجزء الشحن م | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
| حجم التركيب م | 6.0 × 3.2 × 4.2 | 5.7 × 3.9 × 4.9 | 6.8 × 3.6 × 5.1 | 8.1 × 5.2 × 6.3 | 9.8 × 5.7 × 6.3 | 10.4 × 5.2 × 8.1 | 11 × 5.6 × 8.6 | |
| مروحة سحب | نموذج | Y5-47 | GY2-15 | YX9-35 رقم 8 ج | GY6-1 | GY10-15 | Y5-47 12 د | Y5-47 12.4 د |
| (م 3 / ساعة) تدفق الهواء | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
| (Pa) الضغط | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387 - 3619 | |
| (KW) الطاقة | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
| مروحة منفاخ | نموذج | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
| (م 3 / ساعة) تدفق الهواء | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
| (Pa) الضغط | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
| (KW) الطاقة | 1.5 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
| مضخة تغذية | نموذج | JGGC2.0-8 × 14/18 | JGGC2.4-9 × 19/22 DG6-25 × 11 |
DG6-25 × 7/8 DG6-25 × 12 |
DG6-25 × 7/9 DG6-25 × 12 |
DG12-25 × 7/8 | DG25-30 × 6/7 | DG25-30 × 6/7 |
| (م 3 / ساعة) | 2.4 | 2.4 / 2.4 / 3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 15-30 | 15-30 | |
| م | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
| (KW) الطاقة | 3 | 3 | 7.5 / 11/15 | 7.5 / 15/15 | 15/15 | 30/30 | 30/30 | |
| حاكم السرعة | نموذج | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P / II | GL-20P / II |
| (KW) الطاقة | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | |
| آلة الخبث | نموذج | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
| (KW) الطاقة | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
| نموذج الغبار | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 | |
معلومات الشركة
HD المرجل تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. سخانات ، سخانات فائقة ، رؤوس ، أنابيب زعنفة لولبية ، أنابيب زعنفة H ، أنابيب حرارية إلخ. يقع HD Boiler في Dong Lai Industrial Park ، الضاحية الشرقية لمدينة Zhang Jia Gang.يقع موقع المصنع على بعد حوالي 150 كم من الطريق السريع إلى ميناء شنغهاي أو 60 كم من طريق الولاية إلى سوتشو أو ووشي ، مع امتداد النقل في جميع الاتجاهات بشكل مريح وسريع.
