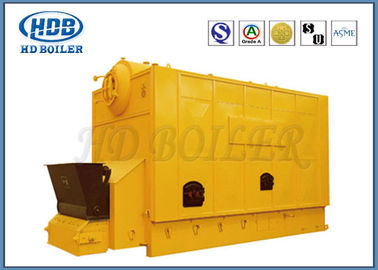

نظام غلاية الماء الساخن البخاري الصناعي ، غلاية البخار الأفقية التي تعمل بالغاز
تفاصيل المنتج
| شرط: | جديد | بناء: | أنبوب المياه |
|---|---|---|---|
| الوقود المتاح: | تعمل بالفحم | عملية: | تلقائي |
| تحديد مستوى: | غلاية أفقية | الاستخدام: | break |
| التركيب: | غلاية مجمعة | تداول المياه: | تداول طبيعي |
| ضغط العمل المقدر (Mpa): | 1.25-2.5 | درجة حرارة البخار المقدرة: | 193-226 |
| إبراز |
غلاية الماء الساخن الصناعية,غلاية الماء الساخن بالفحم |
||
وصف المنتج
كفاءة حرارية عالية SZL تعمل بالفحم بالبخار والبخار والماء الساخن مع عمر خدمة طويل
إنتاج
إن غلاية البخار والمياه الساخنة من سلسلة HD DZL هي عبارة عن مجموعة أنابيب المياه ذات الأسطوانة المفردة وسلسلة المرجل الشبكي.يتم ترتيب أسطوانة الغلاية على طول مركز oو المرجل طوليا.
الأسطوانة الأمامية وكلا الجانبين من فرن المياه واتشكل الأنابيب ll سطح تسخين مشع ، الأسطوانة الخلفية وعش الأنبوب بين tهو رأس شكل سطح تسخين الحمل الحراري.
يتم تثبيت موفر الفحم في موقع rأذن المرجل.
بعد بعض الحرارة من ارتفاع درجة الحرارة الناتجة عن الاحتراق ويتم امتصاص ume بواسطة الموقد ، يتدفق الدخان إلى سطح تسخين الحمل الحراري tمن خلال حرق الغرفة والعوادم بالخارج من خلال المدخنة عبر الفحم هـكونوميزر ، ومجمع الغبار ومروحة السحب.
الميزات والمزايا
1. هيكل مدمج ، مساحة تركيب صغيرة ، غرفة مرجل ذات طابق واحد ، بنية تحتية فعالة من حيث التكلفة.
2. مستوى تجميع رائع ، فترة تركيب قصيرة وتركيب غير مكلف.
3. سطح تسخين كاف ومعقول ، ارتفاع سريع لدرجة الحرارة / ضغط الغلاية ، إنتاجية مرضية وكفاءة تسخين عالية.
4. إدخال الهواء مع غرف توزيع الهواء من صر.كل توزيع الهواء
يمكن للغرف ضبط تدفق الهواء بشكل مستقل ويمكن تنظيم الشبكة بسرعة أقل.
5. مجموعة واسعة من الفحم المطبق والاحتراق الكامل.
6. خزانة التحكم الكهربائية مجهزة بتحكم ومراقبة أوتوماتيكي كامل
أدوات تتميز بأتمتة عالية وأمان وموثوقية وتشغيل بسيط.
معامل
| نموذج | SZL6-1.25-AII SZL6-1.6-AII SZL6-2.5-AII |
SZL8-1.25-AII SZL8-1.6-AII SZL8-2.5-AII |
SZL10-1.25-AII SZL10-1.6-AII SZL10-2.5-AII |
SZL15-1.25-AII SZL15-1.6-AII SZL15-2.5-AII |
SZL20-1.25-AII SZL20-1.6-AII SZL20-2.5-AII |
SZL25-1.25-AII SZL25-1.6-AII SZL25-2.5-AII |
SZL30-1.25-AII SZL30-1.6-AII SZL30-2.5-AII |
|
| كفاءة التسخين المقدرة (MW) | 6 | 8 | 10 | 15 | 20 | 25 | 30 | |
| ضغط العمل المقدر (MPa) | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | |
| درجة حرارة البخار المقدرة | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | 193/204/226 | |
| درجة حرارة المخرج المقدرة | 60 | 60 | 60 | 60 | 104 | 104 | 104 | |
| منطقة تدفئة | غلاية (م 2) | 156 | 197.4 | 235.6 | 412 | 508 | 510 | 588.6 |
| مقتصد الفحم (م 2) | 87.2 | 157 | 174.4 | 413/413/236 | 357 | 496 | 450 | |
| التسخين الهوائي (م 2) | - / - / 181 | 199 | 212 | 210 | ||||
| مساحة فعالة من صر (م 2) | 7.8 | 10.1 | 11.8 | 17.3 | 21 | 24.3 | 25.8 | |
| حجم الماء (م 3) | 7.3 | 9.6 | 12.4 | 15.3 | 21.6 | 27 | 27.6 | |
| كفاءة التصميم (٪) | 80 | 80 | 80 | 80 | 80 | 80 | 80 | |
| وقود قابل للتطبيق | الطبقة اللينة II | |||||||
| الحد الأقصى لحجم جزء الشحن (م) | 6.1 × 3.1 × 3.5 | 6.8 × 3.4 × 3.5 | 7.6 × 3.4 × 3.5 | 9.6 × 3.4 × 3.54 | 11 × 3.41 × 3.54 | 8.3 × 3.0 × 3.6 | 8.5 × 3.6 × 3.64 | |
| الوزن الأقصى لجزء الشحن (ر) | 25 | 29 | 31 | 42 | 50 | 22/28 | 23/29 | |
| الحجم الكلي للتركيب (م) | 9.5 × 5.5 × 6.2 | 9.5 × 5.5 × 6.2 | 9.8 × 5.7 × 6.2 | 10.9 × 5.7 × 6.7 | 12 × 5.8 × 6.8 | 13.8 × 6.0 × 10.6 | 18 × 6 × 10.5 | |
| مروحة سحب | GY6-1 30 كيلووات | GY10-1 45 كيلو واط | GY10-15 55 كيلو واط | Y5-47 12D 75kw | GY5-47 12.4D 90kw | GY20-15 110 كيلو واط | GY35-15 132 كيلو واط | |
| مروحة منفاخ | T4-72 5A 11kw | GG10-1 15 كيلو وات | GG10-1 15 كيلو وات | G4-73 9D 30 كيلو وات | G4-73 9D 30 كيلو وات | GG20-15 55 كيلو واط | G40-73 10D 55kw | |
| محافظ السرعة | GL-10P 0.75 كيلو وات | GL-16P 1.1 كيلو وات | GL-16P 1.1 كيلو وات | GL-20P / II 1.5 كيلو وات | GL-20P / II 1.5 كيلو وات | GL-30P 2.2 كيلو وات | GL-40P 3kw | |
معلومات الشركة
HD المرجل تأسست في عام 1985 ، Zhangjiagang Hua Dong Boiler Co. سخانات ، سخانات فائقة ، رؤوس ، أنابيب زعنفة لولبية ، أنابيب زعنفة H ، أنابيب حرارية إلخ. يقع HD Boiler في Dong Lai Industrial Park ، الضاحية الشرقية لمدينة Zhang Jia Gang.يقع موقع المصنع على بعد حوالي 150 كم من الطريق السريع إلى ميناء شنغهاي أو 60 كم من طريق الولاية إلى سوتشو أو ووشي ، مع امتداد النقل في جميع الاتجاهات بشكل مريح وسريع.
1. مساحة تصنيع 200000 متر مربع
2. 150 مهندساً
3. 600 لحام مشفر
4. 60 مفتشًا مرخصًا (مدربون NDT من المستوى الثالث)
5. تراخيص من الفئة أ لتصميم وتصنيع الغلايات
6. نظام الجودة ISO 9001: 2008
7. شهادة ASME للغلايات الكهربائية
8. ترخيص ختم ASME 'S' و 'U' و NB
