| موك: | 1 مجموعة / مجموعات 10 طن |
| السعر: | قابل للتفاوض |
| العبوة القياسية: | التعبئة صالحة للابحار |
| فترة التسليم: | 60 يوما |
| طريقة الدفع: | L / C ، T / T ، ويسترن يونيون |
| القدرة على التوريد: | 500 طن شهريا |

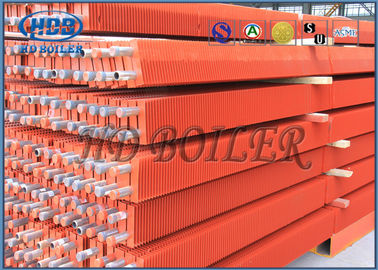

أنبوب بزعانف الغلاية مطلي باللون الأحمر والمصدّر بمنطقة الشرق الأوسط بكفاءة عالية وفقًا لمعيار ASME من طرف ثالث
مقدمة
1. يؤدي جهاز الاقتصاد الرقمي وظيفة رئيسية في توفير الكفاءة الحرارية العالية للمرجل من خلال استعادة الطاقة ذات المستوى المنخفض من غاز المداخن قبل استنفادها في الغلاف الجوي.
2. يستعيد المقتصد الطاقة عن طريق تسخين المياه المغذية للغلاية.
3. المقتصدات عبارة عن أسطح أنبوبية لنقل الحرارة تستخدم للتسخين المسبق لمياه تغذية الغلايات قبل أن تدخل أسطوانة البخار أو أسطح الفرن.
4. يقلل الموفر من تكاليف التشغيل أو الاقتصاد في الوقود عن طريق استعادة الطاقة الإضافية من غاز المداخن.
5. مقتصدات الغلايات هي أجهزة تبادل حراري ذات أنابيب زعانف تسخن سائلًا ، وأحيانًا الماء ، ولكن في بعض الأحيان لا تتجاوز الغرض من غليان السائل.
6. يمكننا تصنيع ثلاثة أنواع من اقتصاديات الغلايات ، اقتصادي الأنبوب المكشوف ، اقتصادي الأنبوب ذو الزعانف H و اقتصادي الأنبوب ذو الزعانف الحلزونية.
إجراء
| 1 | تقلل المقتصدات أيضًا من احتمالية حدوث صدمة حرارية وتقلبات شديدة في درجة حرارة الماء عندما تدخل مياه التغذية إلى الأسطوانة أو جدران المياه. |
| 2 | اللوائح البيئية المتزايدة الصرامة التي تحد من أكاسيد النيتروجين وانبعاثات ثاني أكسيد الكبريت يمكن أن تؤثر أيضًا على تصميم المقتصد. |
| 3 | معامل نقل الحرارة من جانب الغاز أقل بكثير من معامل نقل الحرارة بجانب الماء.للتعويض عن ذلك ، قد يتم زعنفة السطح الخارجي للأنابيب لزيادة مساحة سطح نقل الحرارة. |
| 4 | الهدف النهائي لتصميم المقتصد هو تحقيق نقل الحرارة الضروري بأقل تكلفة. |
| 5 | معيار التصميم الرئيسي للمقتصد هو السرعة القصوى المسموح بها لغاز المداخن.توفر السرعة العالية نقلًا أفضل للحرارة وتقليل التكلفة الرأسمالية. |
| الاسم (الوحدة) | المواصفات (مم) |
| الأنابيب العارية (OD) | 25-1650 |
| أنبوب مكشوف (سمك) | 2-40 |
| زعنفة (سمك) | 0.6-3.0 |
| زعنفة (ارتفاع) | 5-30 |
| زعنفة أنبوب الخيط الملعب | 5-30 |
| طول أنبوب الزعنفة | ≤12000 |
المواد: الكربون الصلب والسبائك والفولاذ الأوستنيتي (النيكل والكروم أو المنغنيز)
مراقبة الجودة
| 1 | تقرير اختبار التأثير وحساب القوة مع معلومات المواد المطبقة. |
| 2 | تقرير 100٪ NDT (فحص غير مدمر) للوحة الفولاذية والأنبوب والقطب الكهربي. |
| 3 | تقرير فحص اختبار اختراق الأشعة السينية والأشعة السينية والسائل (خط اللحام): لضمان جودة المرجل بالكامل. |
| 4 | تقرير الاختبار الهيدروليكي: تأكد من ضغط العمل القياسي والسلامة. |
